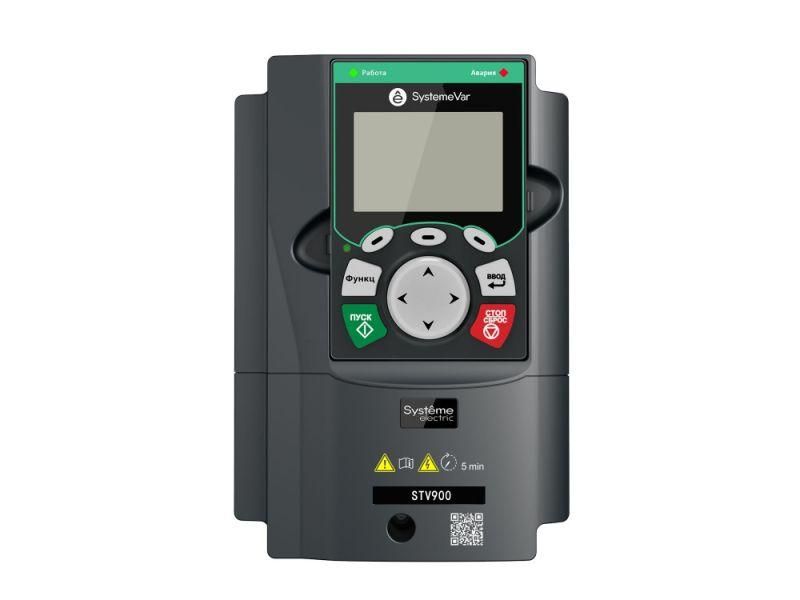

Преобразователь частоты STV900 G-тип: 2.2 кВт (P-тип: 3.0 кВт) 400В | STV900U22N4 SE APC

Преобразователь частоты STV900 2.2 кВт 400В SE - компактное устройство для точного регулирования скорости трёхфазных асинхронных двигателей. Подходит для автоматизации промышленного оборудования, где важна стабильность и управление в четырёх квадрантах. Артикул stv900u22n4 соответствует G-типу с номинальной мощностью 2,2 кВт.

Назначение и область применения

Преобразователь частоты STV900 2.2 кВт 400В SE предназначен для управления скоростью и моментом электродвигателей переменного тока. Обеспечивает плавный запуск, точную настройку оборотов и рекуперацию энергии за счёт работы в четырёх квадрантах. Применяется в системах с постоянным изменением нагрузки: насосах, вентиляторах, конвейерах, станках с ЧПУ, упаковочных линиях. Устройство рассчитано на работу в промышленной среде с возможностью удалённого управления через Modbus.

Технические характеристики

• Питающее напряжение: 380–440 В, 3 фазы, 50/60 Гц
• Номинальная выходная мощность: 2,2 кВт (G-тип), до 3,0 кВт (P-тип)
• Номинальный выходной ток: 5 А (G-тип), 7 А (P-тип)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Несущая частота ШИМ: 8 кГц (G-тип), 4 кГц (P-тип)
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Перегрузочная способность (P-тип): 120% - 60 сек
• Степень защиты: IP20 (не предназначено для установки в открытой среде)
• Аналоговые входы: 1 (0…10 В или 4…20 мА)
• Цифровые входы: 6 (дискретные сигналы)
• Аналоговый выход: 1 (0…10 В или 4…20 мА)
• Цифровой выход: 1 (реле или транзистор)
• Интерфейсы: Modbus RTU по RS-485
• Точность симметрии сети: +-0,05% по частоте, +-0,1% по напряжению
• Габариты: 126×185×186 мм
• Вес: 2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 2.2 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для монтажа требуется установка в закрытом щите с хорошей вентиляцией из-за степени защиты IP20. Клеммы для подключения питания, двигателя и сигнальных цепей доступны с передней стороны. Подключение проводов - винтовое, сечением до 2,5 мм2. Монтаж осуществляется на DIN-рейку или плоскую поверхность. Не допускается установка рядом с источниками сильных помех (варочные печи, сварочные аппараты).

Безопасность и стандарты

Преобразователь частоты STV900 2.2 кВт 400В SE соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного применения. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними алгоритмами. Отсутствие сертификата ATEX делает устройство непригодным для взрывоопасных зон.

Преимущества

• Работа в четырёх квадрантах позволяет не только управлять движением, но и возвращать энергию в сеть при торможении - снижает потребление электроэнергии
• Высокая точность регулирования частоты (+-0,05%) обеспечивает стабильную работу чувствительного оборудования
• Поддержка Modbus RTU упрощает интеграцию в системы SCADA и PLC
• Гибкая настройка параметров: ручная, через кнопки на корпусе или дистанционно через интерфейс
• Компактный размер и малый вес позволяют экономить место в шкафах

Ограничения применения

• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях - требует установки в закрытом щите
• Не подходит для однофазных сетей или двигателей менее 0,37 кВт (низкий порог эффективности)
• P-тип (3 кВт) имеет меньшую несущую частоту ШИМ (4 кГц) - возможен более высокий уровень шума в двигателе
• Отсутствуют встроенные фильтры EMI - при использовании вблизи чувствительной электроники может потребоваться внешний фильтр
• Нет встроенного тормозного резистора - для активного торможения нужен внешний элемент

Примеры использования

• Вентиляция в производственных цехах - плавное регулирование скорости в зависимости от температуры
• Ленточные конвейеры - точная синхронизация скорости с другими участками линии
• Насосные станции - снижение расхода энергии при низкой нагрузке
• Обрабатывающие станки - контроль оборотов шпинделя с высокой точностью
• Элеваторы и подъёмники - безопасное торможение с рекуперацией энергии

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для кратковременных перегрузок (например, в станках), P-тип - для длительной работы с равномерной нагрузкой
• При подключении двигателя проверьте соответствие номинального тока (5 А для G-типа) - превышение вызывает аварийное отключение
• Для надёжной связи Modbus используйте экранированный кабель, заземлите экран с одной стороны
• Настройка параметров через интерфейс предпочтительнее ручной - сохраняет профили и минимизирует ошибки
• Учитывайте габариты 126×185×186 мм при проектировании шкафа - оставьте 50 мм свободного пространства вокруг для теплоотвода
• При работе с длинными кабелями между преобразователем и двигателем (>30 м) примените дроссель на выходе для защиты обмоток
