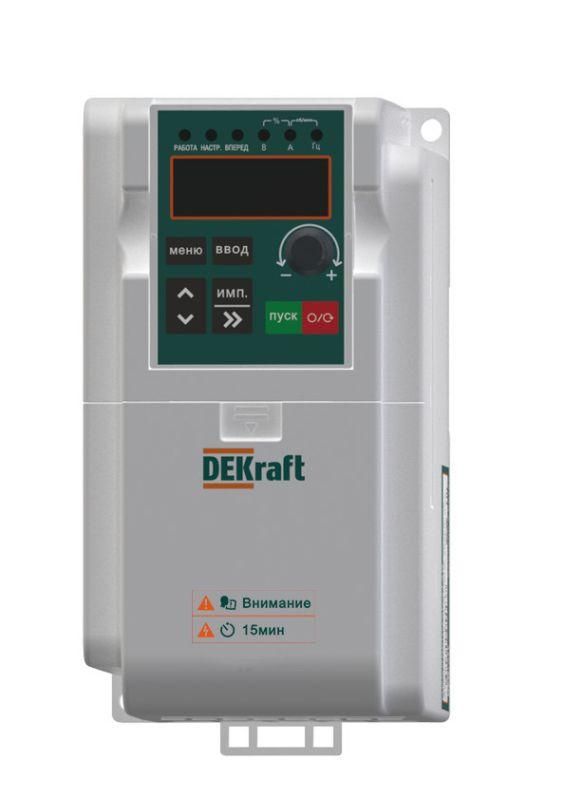

Преобразователь частоты DEKV060-1.5/2.2кВт 3 фазы 380В с торм. модулем | DEKV060G1R5P2R2T4B DEKraft APC

Преобразователь частоты 1.5/2.2 кВт 3 фазы 380В с тормозным модулем от DEKraft предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель dekv060g1r5p2r2t4b сочетает в себе управление мощностью до 2,2 кВт и встроенный тормозной модуль, что делает её удобной для задач с частым торможением - например, на конвейерах, насосах или лифтах.

Назначение и область применения

Преобразователь частоты 1.5/2.2 кВт 3 фазы 380В с тормозным модулем используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для промышленного оборудования: насосов, вентиляторов, компрессоров, конвейеров, подъёмников и станков. Благодаря наличию тормозного модуля эффективно рассеивает избыточную энергию при торможении, снижая нагрузку на сеть и продлевая срок службы механических узлов. Может применяться в жилых и коммерческих зонах - например, в системах вентиляции многоквартирных домов или торговых центров.

Технические характеристики

• Номинальная выходная мощность: 2,2 кВт (G-тип), 1,5 кВт (P-тип)
• Входное напряжение: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 440 В
• Частота сети: 50/60 Гц +-5%
• Допустимое отклонение напряжения: +-15%
• Максимальная выходная частота: 299 Гц
• Перегрузочная способность (G-тип): 120% × 60 с, 150% × 3 с
• Перегрузочная способность (P-тип): 150% × 60 с, 180% × 3 с
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Аналоговые входы: 1 (0–10 В / 4–20 мА)
• Аналоговые выходы: 1 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (дискретные сигналы, 24 В постоянного тока)
• Цифровой выход: 1 (реле, переключаемый контакт)
• Интерфейсы: 1 порт RS-485 с поддержкой Modbus RTU
• Управление: встроенный блок управления со съёмной LED-панелью оператора
• Тип преобразователя: непосредственный (AC-DC-AC)

Совместимость и монтаж

Преобразователь частоты 1.5/2.2 кВт 3 фазы 380В с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Кабели питания и двигателя должны соответствовать классу изоляции и иметь достаточное сечение - рекомендуется использовать экранированные провода для сигнальных цепей. Устройство монтируется на вертикальной поверхности в щите с обеспечением минимального воздушного зазора вокруг корпуса. Съёмная LED-панель позволяет настраивать параметры без вскрытия шкафа. Тормозной модуль требует подключения внешнего тормозного резистора - его параметры указываются в руководстве пользователя.

Безопасность и стандарты

Преобразователь dekv060g1r5p2r2t4b соответствует требованиям безопасности для устройств категории IEC 61800-5-1. Встроенная функция “пожарного режима” автоматически выводит двигатель на максимальную скорость при срабатывании пожарной сигнализации - это важно для систем вентиляции в эвакуационных путях. IP20 не обеспечивает защиту от пыли и влаги - установка допускается только внутри закрытых распределительных щитов. Не применяйте в средах с высокой конденсацией, химическими испарениями или взрывоопасными газами.

Преимущества

• Встроенный тормозной модуль исключает необходимость внешней схемы торможения
• Modbus RTU позволяет легко интегрировать устройство в системы автоматизации
• Съёмная панель управления упрощает настройку и обслуживание
• Гибкая перегрузочная способность (до 180%) повышает надёжность при пиковых нагрузках
• Работает в условиях колебаний напряжения и частоты - подходит для сетей с нестабильным питанием

Ограничения применения

• Не предназначена для работы вне закрытых щитов - IP20 не защищает от пыли и влаги
• Требуется обязательное подключение внешнего тормозного резистора для полноценного торможения
• Не подходит для двигателей с более чем 2,2 кВт - возможен перегрев и отказ
• Нет встроенного фильтра EMI - при чувствительном оборудовании может потребоваться внешний фильтр
• Запрещено использование в помещениях с повышенной влажностью, сыростью или агрессивной средой

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный запуск и точная остановка
• Вентиляция в торговом центре - работа в “пожарном режиме” при аварии
• Насосная станция водоснабжения - регулирование давления по сигналу от датчика
• Лифтовой механизм - энергия торможения рассеивается через внутренний тормозной модуль
• Оборудование для производства пластиков - контроль скорости экструдера

Практические советы

• Выбирайте тип G (General Purpose) для насосов и вентиляторов, тип P (Pump) - для конвейеров и подъёмников
• При использовании тормозного модуля обязательно подберите резистор по мощности и сопротивлению - см. документацию DEKraft
• Настройте параметры Modbus перед первым запуском - адрес устройства и скорость передачи (обычно 9600 бод)
• Не забудьте проверить правильность подключения фаз L1/L2/L3 - неверная последовательность вызывает вращение двигателя в обратную сторону
• При длительной работе на низких оборотах (менее 20 Гц) используйте принудительное охлаждение двигателя - собственные вентиляторы теряют эффективность
• Регулярно очищайте воздухозаборники щита - даже при IP20 пыль может попасть внутрь при плохой вентиляции
