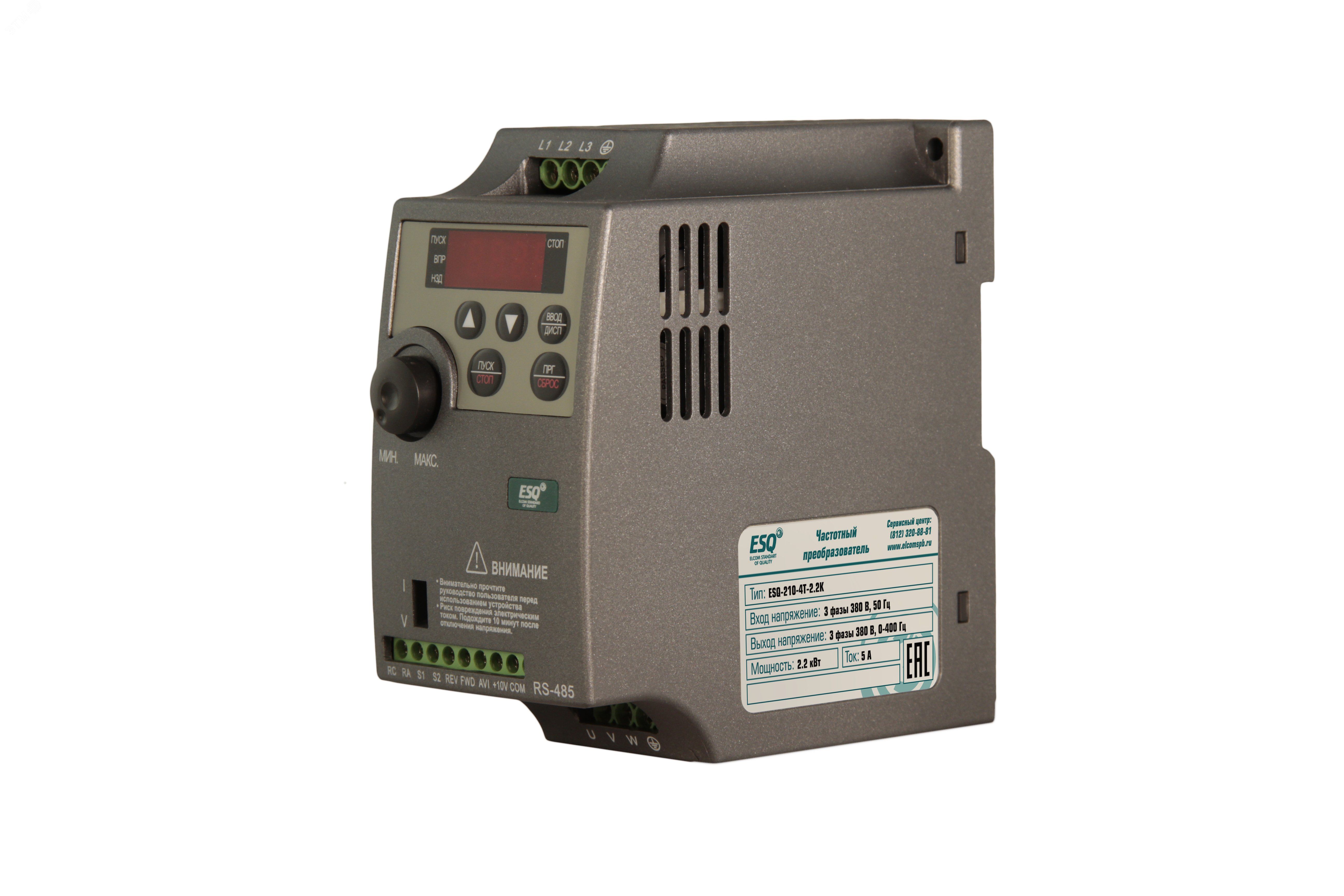

Преобразователь частоты ESQ-230-4T-2.2K 2.2кВт 380-480В ESQ 08.04.304425 ОРЛАН

Преобразователь частоты ESQ-230-4T-2.2K предназначен для регулирования скорости трёхфазного асинхронного двигателя мощностью 2,2 кВт в диапазоне напряжений 380–480 В. Этот преобразователь частоты подходит для автоматизации приводов на промышленном оборудовании, где важна точная управляемость оборотов.

Назначение и область применения

Преобразователь частоты ESQ-230-4T-2.2K позволяет изменять частоту питания электродвигателя, тем самым контролируя его скорость вращения. Это особенно полезно там, где требуется плавный запуск, экономия энергии или точная настройка режима работы. Применяется в системах с насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с переменной нагрузкой.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 380–480 В, трёхфазное
• Выходная частота: до 400 Гц (регулируемая)
• Управление: V/f (напряжение/частота) - базовый режим для большинства применений
• Защита: перегрузка по току, перепады напряжения, перегрев, короткое замыкание
• Степень защиты корпуса: IP20 - установка только внутри электрошкафа

Совместимость и монтаж

Преобразователь частоты ESQ-230-4T-2.2K совместим с трёхфазными асинхронными двигателями мощностью до 2,2 кВт. Подключение выполняется через клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно соблюдайте полярность фаз. Для надёжной работы требует установки в закрытом шкафу с хорошей вентиляцией. Кабели входа и выхода должны быть экранированными, чтобы избежать помех. Максимальный допустимый кабельный диаметр - 6 мм2.

Безопасность и стандарты

Преобразователь частоты ESQ-230-4T-2.2K соответствует требованиям EN 61800-5-1 и EN 61800-3 - нормам безопасности и электромагнитной совместимости для промышленных приводов. Установка должна проводиться квалифицированным персоналом с соблюдением правил электробезопасности.

Преимущества

• Плавный пуск снижает механический износ оборудования и скачки тока в сети
• Энергоэффективность: снижение потребления при неполной нагрузке
• Простой интерфейс управления - минимальное количество настроек для базового функционирования
• Автоматическая защита продлевает срок службы как самого преобразователя, так и двигателя

Ограничения применения

• Не предназначен для однофазных сетей - требует трёхфазного питания 380–480 В
• Работает только с асинхронными двигателями; несовместим с синхронными или постоянного тока
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне шкафа
• Не рекомендован для высоких циклических нагрузок более 60% времени в час

Примеры использования

• Насосная станция - регулировка подачи жидкости в зависимости от давления
• Конвейерная лента - плавное ускорение и торможение для предотвращения проскальзывания груза
• Вентиляционная система - изменение скорости вентилятора по уровню CO₂ или температуре
• Шлифовальный станок - точная настройка оборотов для разных материалов

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя и преобразователя - ESQ-230-4T-2.2K рассчитан именно на 2,2 кВт
• Используйте автономный автоматический выключатель перед преобразователем частоты для быстрого отключения
• При длительной работе на низких оборотах следите за температурой двигателя - возможен недостаточный обдув
• Настройте параметр “время разгона” - слишком маленькое значение вызывает перегрузку по току
• Артикул 08.04.304425 - единственный идентификатор для заказа запасных частей или сервисного обслуживания
