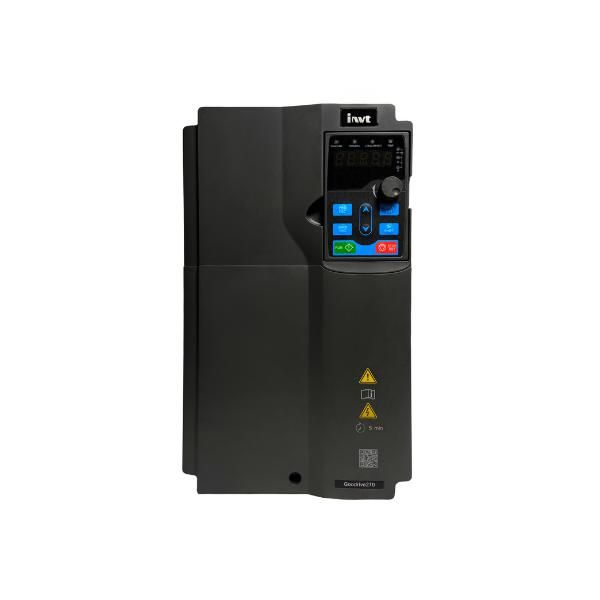

Преобразователь частоты GD270-2R2-4 2.2кВт 380В INVT 11001-02329

Преобразователь частоты 2.2кВт 380В GD270-2R2-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, особенно в задачах с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты 2.2кВт 380В GD270-2R2-4 INVT используется для управления двигателями мощностью до 2,2 кВт, работающими от сети 380 В. Он позволяет плавно изменять скорость вращения, снижать пиковые токи при запуске и адаптировать работу оборудования под реальные условия нагрузки. Применяется в промышленных системах: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и других устройствах, где важна экономичная и мягкая управляемость.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 50/60 Гц (стандартный диапазон)
• Тип управления: V/F (напряжение/частота) и векторное управление (при наличии настроек)
• Защита: перегрузка по току, перепады напряжения, перегрев, короткое замыкание
• Степень защиты корпуса: IP20 (внутренняя установка)
• Рабочая температура: от –10 C до +50 C

Совместимость и монтаж

Преобразователь частоты 2.2кВт 380В GD270-2R2-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения требуется соблюдение полярности фаз L1/L2/L3 и заземления PE. Клеммы для подвода питания и выхода к двигателю расположены на передней панели. Монтаж выполняется на вертикальной поверхности с минимальным зазором 100 мм сверху и снизу для теплоотвода. Установка в закрытом шкафу допускается при наличии принудительного охлаждения.

Безопасность и стандарты

Преобразователь частоты 2.2кВт 380В GD270-2R2-4 INVT соответствует требованиям международных норм EMC и безопасности IEC 61800-5-1. Обладает встроенными функциями аварийной остановки и самодиагностики. Не рекомендуется использовать в средах с высокой концентрацией проводящей пыли, агрессивных газов или постоянной влажности выше 90 % без дополнительной герметизации.

Преимущества

• Энергосбережение за счёт снижения оборотов при неполной нагрузке
• Мягкий пуск - исключает ударные нагрузки на механическую часть системы
• Простая настройка через кнопки на лицевой панели
• Надёжная защита от перегрузок и скачков напряжения
• Компактный размер - удобен для установки в ограниченном пространстве

Ограничения применения

• Не предназначен для однофазных сетей - требует трёхфазное питание 380 В
• Не работает с синхронными двигателями без специальной прошивки
• Запрещено использование во взрывоопасных зонах (не имеет взрывозащиты)
• При температуре ниже –10 C возможны сбои в работе - необходим предварительный прогрев
• Не поддерживает сложные протоколы связи (Modbus, CANopen) - только базовая настройка

Примеры использования

• Насосная станция - плавное увеличение давления при наборе воды
• Вентиляционная система - автоматическая регулировка скорости в зависимости от температуры
• Ленточный конвейер - изменение скорости перемещения материалов
• Шлифовальный станок - точная настройка оборотов для разных типов обработки

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя и преобразователя - 2,2 кВт максимум
• Используйте входной реактор, если сеть часто испытывает помехи или колебания напряжения
• Настройте параметры ускорения и замедления - слишком быстрый разгон может вызвать перегрузку
• Обязательно выполните заземление корпуса - это гарантирует безопасность и стабильную работу
• При длительной работе на малых оборотах следите за температурой двигателя - он может недостаточно охлаждаться
• Артикул 11001-02329 соответствует именно этой модели - убедитесь, что вы заказали Преобразователь частоты 2.2кВт 380В GD270-2R2-4 INVT, а не аналог с другой мощностью
