Преобразователь частоты STV600 2.2 кВт 400В | STV600U22N4 SE APC

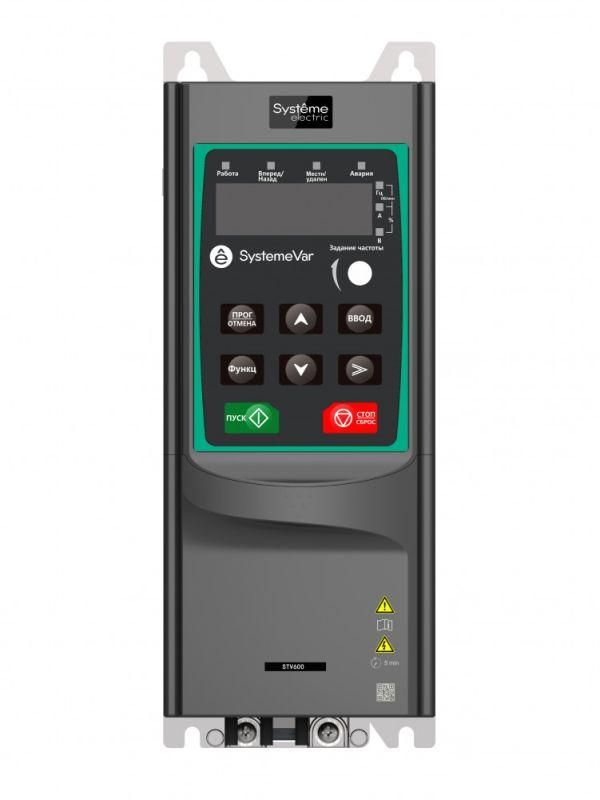

Преобразователь частоты 2.2 кВт 400В SE - компактное устройство серии SystemeVar от бренда Systeme Electric, предназначенное для точного регулирования скорости трёхфазных асинхронных двигателей. Артикул stv600u22n4 подходит для насосов, вентиляторов и других систем с переменной нагрузкой, где важна энергоэффективность и стабильность работы.

Назначение и область применения

Преобразователь частоты 2.2 кВт 400В SE используется для управления скоростью вращения электродвигателей в промышленных системах. Он оптимизирован для насосных и вентиляторных применений - например, в системах водоснабжения, кондиционирования, вентиляции и технологических линиях. Устройство обеспечивает плавный запуск, снижает пиковые нагрузки на сеть и позволяет экономить энергию за счёт адаптации мощности к реальной потребности. Подходит для установки в шкафы управления в промышленных зонах.

Технические характеристики

• Номинальная мощность: 2,2 кВт (кратковременно до 5 кВт - 110% в течение 60 секунд)
• Номинальный выходной ток: 5 А
• Напряжение питания: 3 фазы, 380–440 В (+-15%/+10%)
• Частота сети: 50/60 Гц +-0,05%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Управление: скалярное и векторное (без датчика обратной связи)
• Степень защиты: IP20 - только для внутренней установки в закрытые шкафы
• Температурный диапазон: -10C ... +50C; при температуре выше +40C возможна потеря номинальной мощности
• Охлаждение: принудительное, вентилятор
• Габариты: 89×231×186 мм
• Вес: 2 кг
• Интерфейсы связи: Modbus RTU (встроенный); дополнительно поддерживаются PROFIBUS DP, PROFINET, CANopen через опциональные платы
• Цифровые входы: 6
• Аналоговые входы: 2
• Цифровые выходы: 1
• Аналоговые выходы: 2
• Релейные выходы: 1 (или 2 - для моделей, выпущенных после 15 марта 2023 г., с маркировкой QCPASS)
• Слоты расширения: 2 (SLOT1, SLOT2) - для установки плат расширения I/O
• Панель оператора: встроенная LED, несъёмная; опционально - выносные LED (SEOP-1203) или LCD (SEOP-1205)
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - устойчиво к влаге и загрязнениям внутри шкафа
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 2.2 кВт 400В SE проектирован для встраивания в шкафы управления. Доступны два способа крепления: настенный и фланцевый. Для правильной установки необходимо соблюдать минимальные зазоры вокруг устройства - минимум 50 мм спереди и по бокам для обеспечения воздушного потока. Установка вне шкафа или в условиях повышенной влажности, пыли или перегрева недопустима из-за степени защиты IP20. Кабели питания и двигателя должны быть экранированными, особенно при длинных линиях. Подключение к сети требует соблюдения полярности фаз. Для подключения внешних панелей и плат расширения используйте официальные комплектующие: SEOP-1203, SEOP-1205, SEOP-1628, SEOP-1630.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 60721-3-3 (экологические условия). Конформное покрытие печатных плат повышает надёжность в условиях конденсации и загрязнения воздуха внутри шкафа. Отсутствие встроенного EMC-фильтра требует обязательного подключения внешнего фильтра при работе рядом с чувствительным оборудованием. Напряжение сети должно находиться в допустимом диапазоне 380–440 В - превышение может вызвать аварийное отключение.

Преимущества

• Поддержка двух режимов управления - скалярного и векторного - позволяет точно контролировать момент даже при малой частоте
• Встроенный Modbus RTU упрощает интеграцию в системы автоматизации без лишних плат
• Два слота расширения позволяют гибко настраивать количество входов/выходов под задачу
• Пожарный режим - возможность быстрого запуска двигателя при сигнале от пожарной системы
• Конформное покрытие увеличивает долговечность в условиях промышленной среды
• Поддержка программного обеспечения SystemeVAR Studio - удобная настройка, диагностика и мониторинг через ПК

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 исключает использование без шкафа
• Отсутствуют встроенные DC-реактор и ЭМС-фильтр - требуется их установка при наличии помех или длинных кабелей
• Нет встроенного моторного дросселя - при высоких импульсных нагрузках рекомендовано использовать внешний
• При температуре выше +40C номинальная мощность снижается - необходима принудительная вентиляция шкафа
• Релейные выходы: только одна пара есть у всех моделей, вторая - только у выпускников после 15 марта 2023 г. (маркировка QCPASS на упаковке)
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX

Примеры использования

• Автоматизация насосных станций - регулирование давления воды по сигналу от датчика
• Вентиляционные системы - изменение оборотов в зависимости от температуры или CO₂
• Линии производства - согласование скорости конвейера с циклом процесса
• Пожарные насосы - активация в режиме «пожарный» при получении сигнала от пожарной тревоги
• Системы хладагента - контроль скорости вентиляторов холодильных установок

Практические советы

• Перед первым запуском обязательно выполните настройку через встроенную панель или SystemeVAR Studio - неверные параметры могут привести к перегрузке
• Если двигатель расположен более чем на 50 метрах от преобразователя - установите внешний dV/dt-фильтр и экранированный кабель
• Для сетей с нестабильным напряжением (частые просадки) используйте внешний стабилизатор или UPS
• При использовании плат расширения (например, SEOP-1628) проверьте совместимость версий прошивки - старые версии могут не поддерживать новые платы
• Обязательно проверьте наличие маркировки QCPASS на упаковке, если вам нужны два релейных выхода
• Регулярно очищайте вентиляционные решётки - забитый радиатор снижает эффективность охлаждения и сокращает срок службы
