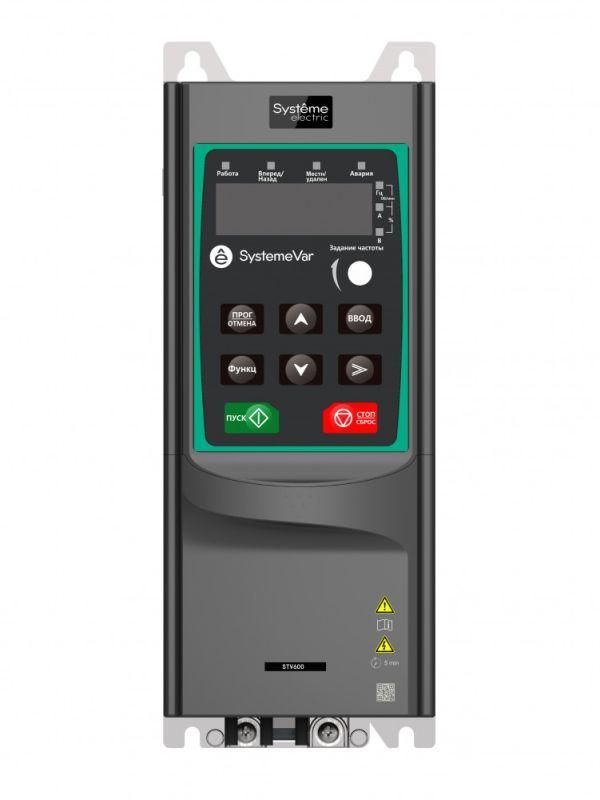

Преобразователь частоты STV600 2.2 кВт 400В с ЭМС C2 фильт. | STV600U22N4F2 SE APC

Преобразователь частоты 2.2 кВт 400В с ЭМС C2 фильтром SE от Systeme Electric - устройство для точного регулирования скорости трёхфазных двигателей в промышленных, коммерческих и жилых системах. Благодаря встроенному фильтру класса С2 и скалярному/векторному управлению, он обеспечивает стабильную работу насосов, вентиляторов и других нагрузок без внешних помех.

Назначение и область применения

Преобразователь частоты 2.2 кВт 400В с ЭМС C2 фильтром SE предназначен для управления асинхронными двигателями в системах, где требуется изменение скорости вращения. Подходит для:

• насосных станций (водоснабжение, канализация)
• вентиляционных и кондиционирующих систем
• конвейеров и транспортеров
• компрессоров и другого оборудования с переменной нагрузкой

Область применения - промышленные объекты, торговые центры, жилые дома, офисные здания. Устройство работает в шкафах управления благодаря защите IP20 и требует монтажа в закрытой корпусной оболочке.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Номинальная мощность: 2,2 кВт (кратковременно до 5 кВт - 110% в течение 60 сек.)
• Номинальный ток: 5 А
• Выходная частота: до 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита: IP20, конформное покрытие плат Class 3C3 (EN 60721-3-3)
• Температурный диапазон: -10C ... +50C (при +40C и ниже - сохраняет номинальные параметры)
• Охлаждение: принудительное (вентилятор)
• Габариты: 89×231×186 мм
• Вес: 2 кг
• Интерфейсы: Modbus RTU (встроенный), 1 порт RS-485
• Аналоговые входы: 2 (AI)
• Цифровые входы: 6 (DI)
• Цифровые выходы: 1 (DO)
• Аналоговые выходы: 2 (AO)
• Релейные выходы: 1 (RO*) - 2 RO только для моделей после 15.03.2023 (маркировка QCPASS)
• Расширение: 2 слота для плат (SLOT1/SLOT2)
• Функции: пожарный режим, оптимизация энергии для насосов и вентиляторов

Совместимость и монтаж

Преобразователь частоты 2.2 кВт 400В с ЭМС C2 фильтром SE устанавливается внутри шкафа управления. Доступны два способа монтажа: настенный и фланцевый. Для подключения используются клеммы на передней панели. Кабели питания и двигателя должны соответствовать требованиям по сечению и экранированию из-за наличия встроенного ЭМС-фильтра.

Подключение к сети: три фазы L1/L2/L3, PE. Подключение двигателя: U/V/W, PE. Обязательно соблюдать полярность и заземление.

Для удаленного управления возможна замена встроенной LED-панели на выносные: SEOP-1203 (LED) или SEOP-1205 (LCD). Также поддерживаются дополнительные коммуникационные платы: PROFIBUS DP (SEOP-1301), PROFINET (SEOP-1302), CANopen (SEOP-1307).

Платы расширения I/O: SEOP-1628 (+4DI, 1AI, 1DO, 2RO) и SEOP-1630 (+2DI, 6RO).

Безопасность и стандарты

• ЭМС-фильтр класса С2 - соответствие EN 61800-3 (ограничивает радиопомехи в промышленной среде)
• Конформное покрытие печатных плат - класс 3C3 по EN 60721-3-3 (защита от влаги, пыли, химических воздействий)
• Допустимые отклонения: +-0,1% по напряжению, +-0,05% по частоте сети
• Гарантия - 24 месяца

Преимущества

• Встроенный ЭМС-фильтр класса С2 исключает необходимость внешнего фильтра в большинстве промышленных условий
• Поддержка векторного управления повышает точность контроля момента и снижает перегрев двигателя
• Пожарный режим позволяет автоматически запускать оборудование при сигнале от системы пожарной безопасности
• Два слота расширения позволяют адаптировать устройство под задачи без замены основного блока
• Конформное покрытие увеличивает надежность в условиях повышенной влажности и запыленности
• Низкий уровень шума и высокая эффективность работы в диапазоне 10–100% нагрузки

Ограничения применения

• Не предназначен для открытого монтажа - требует установки в электрошкаф с защитой минимум IP54
• Отсутствуют встроенные DC-реактор и моторный дроссель - при длинных кабелях (>30 м) рекомендуется их установить дополнительно
• Не поддерживает энкодеры - векторное управление без обратной связи имеет меньшую точность, чем с датчиком
• Максимальная температура окружающей среды +50C - при более высоких значениях требуется принудительное охлаждение шкафа
• Релейные выходы: только одна пара (RO) в базовой версии - для большего числа контактов нужна плата SEOP-1630

Примеры использования

• Автоматическое регулирование давления в водопроводе: преобразователь частоты 2.2 кВт 400В с ЭМС C2 фильтром SE управляет насосом по сигналу от датчика давления через аналоговый вход AI1
• Вентиляция в торговом центре: устройство снижает обороты в ночное время, экономя энергию, используя встроенный алгоритм для вентиляторов
• Пожарная система: при активации сигнала «пожар» преобразователь немедленно выводит вентилятор на максимальную скорость
• Линия производства: управление скоростью конвейера через Modbus от PLC, с возможностью масштабирования через плату SEOP-1628

Практические советы

• Перед первым запуском проверьте правильность подключения фаз и наличие заземления - неверное подключение вызывает отказ устройства
• Если кабель двигателя длиннее 30 метров - установите внешний дроссель и экранированный кабель, чтобы избежать импульсных помех
• Для удобства наладки используйте выносную LCD-панель SEOP-1205 вместо встроенной LED - она показывает больше параметров и историю ошибок
• При использовании Modbus - убедитесь, что адрес устройства уникален в сети, а терминаторы установлены на крайних узлах
• Проверьте маркировку на упаковке: если есть символ “QCPASS”, значит, у вас модель с двумя релейными выходами (не одной)
• Не допускайте попадания воды внутрь шкафа - даже при IP20 устройство чувствительно к конденсату
• При длительной работе на пределе мощности (более 60 минут) контролируйте температуру шкафа - желательно поддерживать её ниже +40C
