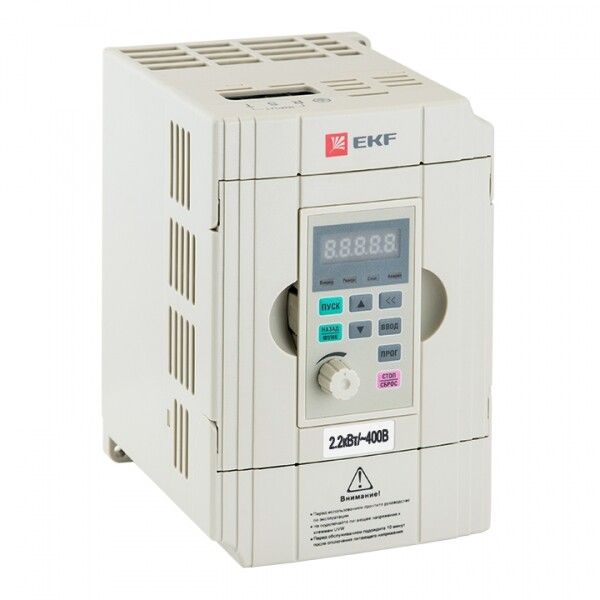

Преобразователь частоты 2,2/4кВт 3х400В VECTOR-100 EKF PROxima | VT100-2R2-3B

Преобразователь частоты 2,2/4 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель VECTOR-100 PROxima обеспечивает энергосбережение за счёт адаптивного управления и подходит для автоматизации оборудования в промышленных и жилых зонах.

Назначение и область применения

Преобразователь частоты 2,2/4 кВт 3х400 В VECTOR-100 PROxima используется для управления скоростью вращения электродвигателей в системах автоматизации. Он позволяет плавно запускать и останавливать оборудование, избегая ударных нагрузок и перегрузок. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других устройств, где требуется изменение режима работы в реальном времени.

Технические характеристики

• Номинальная мощность двигателя: 2,2 кВт (макс. выход - 2,2 кВт)
• Сетевое напряжение: 400 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Номинальный выходной ток: 5,5 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Работа в четырёх квадрантах: да - поддерживает рекуперацию энергии при торможении
• Частота сети: 50/60 Гц - совместим с сетями России и Европы
• Интерфейсы: 1 порт RS-485, 2 аналоговых входа, 1 аналоговый выход, 5 цифровых входов, 2 цифровых выхода
• Степень защиты: IP20 - для установки внутри шкафа
• Способ задания параметров: ручной через кнопки на корпусе
• Встроенные тормозные сопротивления: да - позволяют эффективно тормозить двигатель без внешнего модуля
• Макс. сечение кабеля: 25 мм2 - для подключения силовых проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95%
• Материал корпуса: пластик
• Гарантия: 3 года
• Соответствие нормам: ТР ТС 004/2011

Совместимость и монтаж

Преобразователь частоты 2,2/4 кВт 3х400 В VECTOR-100 PROxima монтируется на DIN-рейку или крепится на монтажную плату внутри распределительного щита. Для подключения используются клеммы с максимальным сечением 25 мм2. Кабели питания и двигателя следует прокладывать отдельно от слаботочных цепей. Интерфейс RS-485 позволяет подключить устройство к системе SCADA или PLC. Встроенный блок управления исключает необходимость в отдельном пульте.

Безопасность и стандарты

Преобразователь соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования). IP20 не защищает от попадания воды и крупной пыли - поэтому установка допускается только во внутренние шкафы. Наличие встроенных тормозных сопротивлений снижает риск перенапряжения на шине постоянного тока. Применение в жилой зоне возможно при соблюдении требований по ЭМИ.

Преимущества

• Энергоэффективность: снижение расхода электроэнергии до 30% за счёт согласования мощности с нагрузкой
• Поддержка рекуперации: работа в четырёх квадрантах позволяет возвращать энергию в сеть при торможении
• Встроенные тормозные элементы: экономят место и стоимость - не нужны внешние сопротивления
• Широкий диапазон частот (до 600 Гц): подходит для высокоскоростных задач
• Гибкая настройка: 5 цифровых и 2 аналоговых входа позволяют интегрировать датчики и команды
• Долгий срок службы: гарантия 3 года и надёжная сборка

Ограничения применения

• Не предназначен для открытой установки - IP20 требует герметичного шкафа
• Не подходит для однофазных сетей - только 3×400 В
• Мощность ограничена 2,2 кВт - для больших двигателей нужна другая модель серии
• Ручная настройка не предусматривает удалённого доступа - для автоматических систем требуется внешний контроллер
• Относительная симметрия сети до 15% - при значительных перекосах фаз возможны отказы

Примеры использования

• Вентиляционные системы - плавное регулирование оборотов в зависимости от температуры
• Насосные станции - контроль давления путём изменения скорости помпы
• Конвейеры на пищевых производствах - точная синхронизация скоростей участков
• Лифтовые механизмы - использование рекуперации при спуске груза
• Фрезерные и токарные станки - изменение частоты вращения шпинделя

Практические советы

• Выбирайте кабель сечением не менее 10 мм2 для подключения двигателя - особенно при длинных линиях
• Проверьте соответствие посадочного размера перед монтажом - VECTOR-100 PROxima имеет фиксированный форм-фактор
• При использовании в условиях повышенной влажности используйте термосушку или конденсатоотвод в шкафу
• Настройте параметры торможения - встроенные сопротивления работают лучше при длительных остановках
• Для подключения к системе автоматизации используйте протокол Modbus RTU через RS-485 - он поддерживается по умолчанию
• Не забудьте выставить правильную номинальную мощность двигателя в меню устройства - это влияет на защиту от перегрузки
