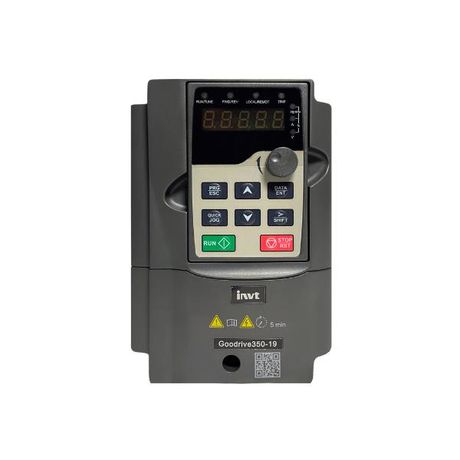

Преобразователь частоты GD350-19-2R2G-4-B Crane 2.2 кВт 380 В INVT 90001-02824

Преобразователь частоты GD350-19-2R2G-4 2.2кВт 380В от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя, обеспечивая точный контроль над процессами на промышленном оборудовании. Этот преобразователь частоты GD350-19-2R2G-4 2.2кВт 380В подходит для задач, где важна энергоэффективность и плавный запуск.

Назначение и область применения

Преобразователь частоты GD350-19-2R2G-4 2.2кВт 380В управляет работой электродвигателей, изменяя частоту и напряжение питания. Это позволяет плавно ускорять и замедлять оборудование, снижая механический износ и потребление электроэнергии. Применяется в системах с переменной нагрузкой: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Защита корпуса: IP20 (не предназначена для работы во влажной среде или с открытой проводкой)
• Тип управления: V/F и скалярное управление
• Рабочая температура: от –10 C до +50 C

Совместимость и монтаж

Преобразователь частоты GD350-19-2R2G-4 2.2кВт 380В совместим с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения требуется трёхфазная сеть 380 В +-10%. Клеммы L1/L2/L3 - для входа сети, U/V/W - для выхода к двигателю. Обязательно заземлить корпус через клемму PE. Монтаж - на стену или DIN-рейку (в комплекте крепления не указаны, требуются дополнительно).

Безопасность и стандарты

Преобразователь частоты GD350-19-2R2G-4 2.2кВт 380В соответствует требованиям CE и RoHS. Защита от перегрузки, перенапряжения, перегрева и короткого замыкания реализована внутренними цепями. Не используйте без внешнего автоматического выключателя - он обязателен для защиты от аварийных токов.

Преимущества

• Плавный пуск снижает ударные нагрузки на механизм и сеть
• Экономия энергии до 30% за счёт адаптации мощности под реальную нагрузку
• Простая настройка через кнопки на лицевой панели
• Стабильная работа даже при колебаниях напряжения в сети

Ограничения применения

• Не подходит для однофазных сетей - требует именно 380 В трёхфазного напряжения
• IP20 не допускает установку в сырых помещениях, на улице или в местах с высокой запылённостью
• Не имеет встроенной функции связи с PLC - для сложной автоматизации нужен внешний контроллер
• Максимальная мощность 2,2 кВт - нельзя использовать с двигателями выше этого значения

Примеры использования

• Вентиляционная система: регулирование оборотов в зависимости от температуры
• Насосная станция: поддержание постоянного давления в трубопроводе
• Ленточный конвейер: плавное ускорение и остановка для предотвращения проскальзывания груза
• Фрезерный станок: точная настройка скорости шпинделя под тип материала

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация повредит двигатель
• Используйте медные кабели сечением не менее 2,5 мм2 для силовой части
• Устанавливайте преобразователь частоты GD350-19-2R2G-4 2.2кВт 380В в закрытом щите с принудительным охлаждением при температуре выше 40 C
• Настройте параметры ускорения/замедления - слишком быстрый режим вызывает скачки тока
• Регулярно проверяйте состояние клемм и наличие пыли внутри корпуса - особенно в условиях производства
