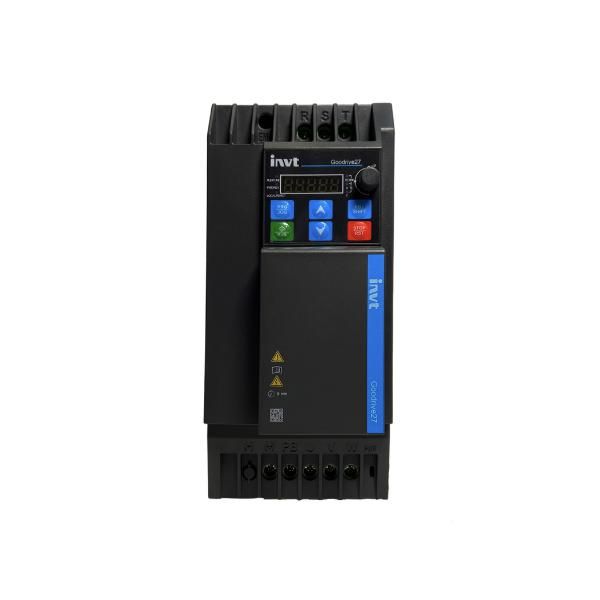

Преобразователь частоты GD27-2R2G-4-B 2.2кВт 380В INVT 11001-02636

Преобразователь частоты 2.2кВт 380В GD27-2R2G-4-B INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе оборудования на промышленных объектах.

Назначение и область применения

Преобразователь частоты 2.2кВт 380В GD27-2R2G-4-B INVT используется для управления двигателями мощностью до 2,2 кВт, работающими от сети 380 В. Он применяется там, где требуется изменение скорости вращения — например, в насосах, вентиляторах, конвейерах, компрессорах и станках с ЧПУ. Подходит как для новых установок, так и для модернизации существующих систем.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 50/60 Гц (регулируемая)
• Тип управления: V/F, векторное (без датчика)
• Защита корпуса: IP20 (внутренняя установка)
• Рабочая температура: от –10 °C до +50 °C
• Перегрузочная способность: 150 % на 60 секунд

Совместимость и монтаж

Преобразователь частоты 2.2кВт 380В GD27-2R2G-4-B INVT совместим с большинством трёхфазных асинхронных двигателей до 2,2 кВт. Для монтажа требуются: трёхфазный входной кабель (L1, L2, L3), выходной кабель к двигателю (U, V, W), заземление и цепь управления (при необходимости). Устройство устанавливается в щите с достаточным охлаждением — не допускается герметичная изоляция корпуса. Клеммы рассчитаны на провода сечением до 4 мм².

Безопасность и стандарты

Преобразователь частоты 2.2кВт 380В GD27-2R2G-4-B INVT соответствует требованиям EN 61800-5-1 и EN 61800-3. Обладает встроенной защитой от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжения. Наличие сертификатов позволяет использовать устройство в промышленных условиях Евросоюза и стран СНГ.

Преимущества

• Стабильная работа даже при колебаниях напряжения в сети ±15 %
• Простая настройка через кнопки на лицевой панели без ПК
• Низкий уровень шума при работе за счёт ШИМ-частоты 4–16 кГц
• Энергосбережение до 30 % по сравнению с механическим управлением
• Поддержка внешних аналоговых сигналов (0–10 В / 4–20 мА) для автоматического управления

Ограничения применения

• Не предназначена для работы в средах с высокой запылённостью, влагой или химическими испарениями — корпус IP20 не обеспечивает защиты от внешней среды
• Не рекомендуется для постоянного режима нагрузки выше 2,2 кВт — возможен отказ из-за перегрева
• Не подходит для однофазных сетей 220 В — требует именно трёхфазного питания 380 В
• Не имеет встроенного тормозного модуля — для быстрого останова двигателя нужен внешний тормозной резистор

Примеры использования

• Вентиляционная система: регулирование оборотов в зависимости от температуры помещения
• Насосная станция: плавный пуск и поддержание давления в трубопроводе
• Ленточный конвейер: изменение скорости перемещения материалов
• Фрезерный станок: точная настройка скорости шпинделя под тип материала

Практические советы

• Перед первым запуском проверьте правильность подключения фаз — неверная коммутация повредит двигатель и преобразователь частоты 2.2кВт 380В GD27-2R2G-4-B INVT
• Используйте входной реактор и фильтр EMI, если оборудование работает рядом с чувствительными электроникой
• Настройте параметры ускорения и замедления — слишком резкие изменения вызывают скачки тока
• При длительной работе в жарких условиях увеличьте интервалы обслуживания и контролируйте температуру внутри шита
• Запишите заводские параметры перед настройкой — можно вернуться к исходному состоянию, если возникнет проблема
