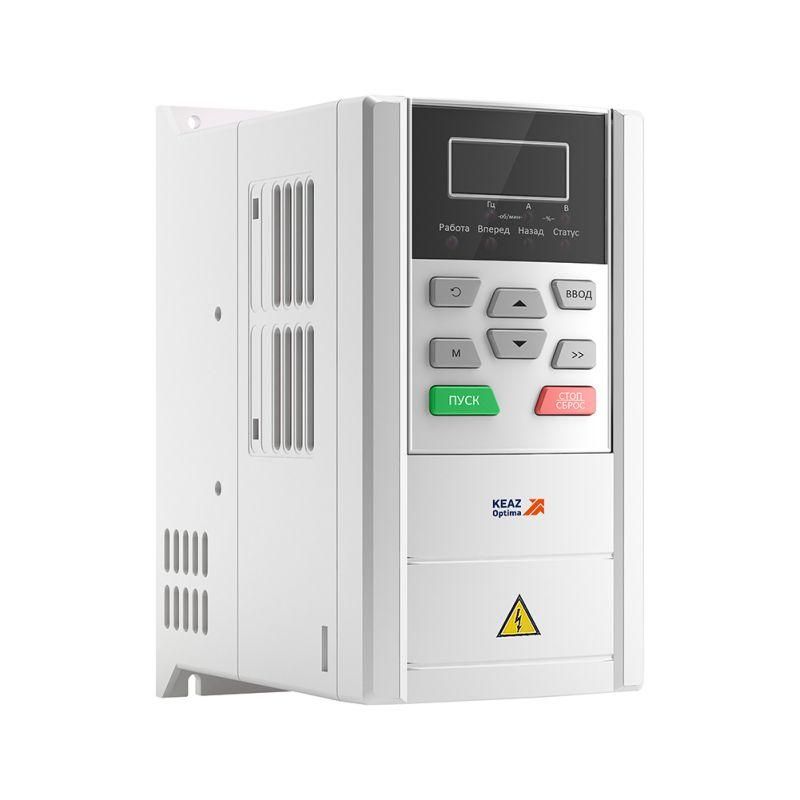

Преобразователь частоты OptiCore A300-2K2-H1K5-380-0-Т |342655| КЭАЗ

Преобразователь частоты A300-2K2-H1K5-380-0-Т от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Этот преобразователь частоты подходит для промышленного оборудования, где важна стабильность работы и возможность настройки под конкретную задачу.

Назначение и область применения

Преобразователь частоты A300-2K2-H1K5-380-0-Т управляет работой электродвигателей, изменяя частоту и напряжение питания. Он применяется там, где требуется плавный запуск, регулирование скорости или энергосбережение. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других устройств с переменной нагрузкой.

Технические характеристики

• Сетевое напряжение: 380 В (трёхфазное)
• Номинальная мощность: 2.2 кВт
• Номинальный ток: 4.8 А
• Количество фаз: 3
• Максимальная выходная частота: до 600 Гц
• Частота входной сети: 50/60 Гц
• Тип преобразователя: U-преобразователь напряжения (V/f-управление)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и воды
• Интерфейс связи: RS-485 - позволяет подключить к системе автоматизации
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Подключение к ПК: да - через адаптер RS-485/USB для настройки программным обеспечением

Совместимость и монтаж

Преобразователь частоты A300-2K2-H1K5-380-0-Т совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 2.2 кВт. Для монтажа требуются: - трёхфазная сеть 380 В +-10%; - клеммы для подключения L1/L2/L3 (вход), U/V/W (выход); - заземляющий проводник; - воздушное охлаждение - установка в щите с достаточным пространством вокруг (не менее 50 мм с каждой стороны). Не допускается монтаж в условиях повышенной влажности, пыли или перегрева из-за степени защиты IP20.

Безопасность и стандарты

Преобразователь частоты соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Установка должна выполняться в соответствии с ПУЭ. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована внутренними контурами. Наличие интерфейса RS-485 позволяет интегрировать устройство в системы контроля и диагностики.

Преимущества

• Высокий диапазон выходной частоты (до 600 Гц) - позволяет управлять высокоскоростными механизмами
• Простая ручная настройка - удобно для базовой эксплуатации без ПК
• Поддержка подключения к компьютеру - расширяет возможности настройки и мониторинга
• Широкая совместимость с двигателями - работает как с обычными асинхронными, так и с ПМ-двигателями
• Надёжная конструкция от КЭАЗ - проверенная технология для промышленных условий

Ограничения применения

• Степень защиты IP20 - нельзя использовать вне шкафа, в сыром, пыльном или агрессивном окружении
• Нет встроенного PID-регулятора - для сложных систем управления потребуется внешний контроллер
• Ручное задание параметров - неудобно для часто меняющихся режимов, лучше подходят модели с HMI
• Мощность ограничена 2.2 кВт - для более мощных двигателей нужен другой преобразователь частоты

Примеры использования

• Вентиляционная система - плавное регулирование оборотов в зависимости от температуры
• Ленточный конвейер - изменение скорости перемещения материалов
• Центробежный насос - снижение расхода энергии при малых нагрузках
• Фрезерный станок - точная настройка скорости шпинделя до 600 Гц
• Автоматизированный цех - интеграция через RS-485 в SCADA-систему

Практические советы

• Перед первым запуском обязательно настройте параметры двигателя (номинальный ток, число пар полюсов) - неверные данные вызывают перегрев или отказ
• Используйте фильтры EMI при наличии чувствительной аппаратуры рядом - преобразователь создаёт помехи
• Для длительной работы в режиме низкой частоты (менее 10 Гц) рекомендуется принудительное охлаждение двигателя
• При подключении к ПК используйте официальное ПО от КЭАЗ - обеспечивает стабильную связь и правильную прошивку
• Заменяйте преобразователь частоты A300-2K2-H1K5-380-0-Т только аналогичной моделью - отличаются по габаритам и клеммнику
