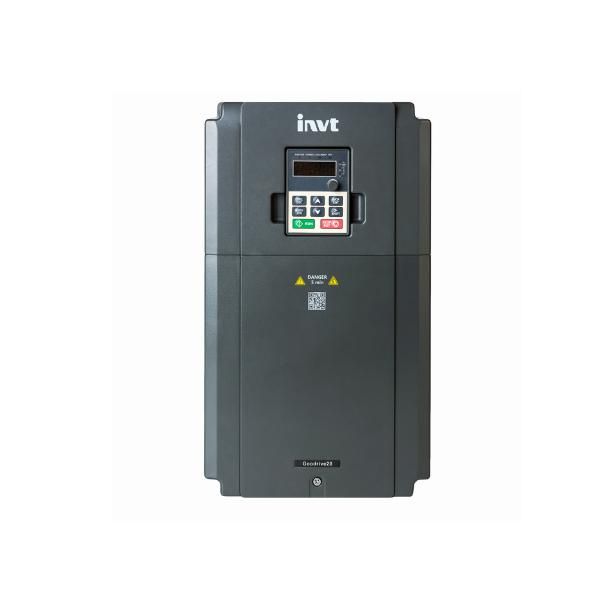

Преобразователь частоты GD20-2R2G-S2 2.2кВт 220В INVT 90001-01058

Преобразователь частоты 2.2кВт 220В GD20-2R2G-S2 от INVT предназначен для регулирования скорости вращения асинхронных двигателей переменного тока на напряжение 220 В. Устройство подходит для автоматизации насосов, вентиляторов, компрессоров и других механизмов с постоянной или изменяемой нагрузкой.

Назначение и область применения

Преобразователь частоты 2.2кВт 220В GD20-2R2G-S2 позволяет плавно управлять оборотами двигателя, снижая энергопотребление и износ оборудования. Он используется там, где требуется точная настройка скорости - например, в системах водоснабжения, кондиционирования, пищевой промышленности и на конвейерах. Подходит для однофазных сетей 220 В и трёхфазных двигателей до 2,2 кВт.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 220 В (однофазное)
• Выходное напряжение: до 220 В, переменный ток
• Выходной ток: соответствует мощности 2,2 кВт (типичный диапазон 10–12 А)
• Частота выходного сигнала: 0–400 Гц (регулируемая)
• Защита корпуса: IP20 (не предназначена для работы во влажной среде или на открытом воздухе)
• Управление: кнопочное на лицевой панели, возможна внешняя коммутация через терминалы

Совместимость и монтаж

Преобразователь частоты 2.2кВт 220В GD20-2R2G-S2 совместим с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения требуются три фазных провода от двигателя и два провода от сети 220 В. Клеммы на устройстве обозначены: R/L1, S/L2 - вход; U, V, W - выход к двигателю. Монтаж выполняется на вертикальную поверхность с зазором минимум 10 см сверху и снизу для теплоотвода. Обязательно использовать автоматический выключатель на входе (номиналом 16 А).

Безопасность и стандарты

Преобразователь частоты 2.2кВт 220В GD20-2R2G-S2 соответствует требованиям безопасности EN 61800-5-1 и имеет сертификат CE. Не содержит взрывозащищённой защиты - не применяется в опасных зонах с воспламеняющимися газами или пылью. Работает при температуре от –10 C до +50 C.

Преимущества

• Экономия электроэнергии за счёт снижения оборотов при неполной нагрузке
• Плавный запуск двигателя - исключает ударные токи и механический износ
• Простая настройка через меню на дисплее
• Встроенная защита от перегрузки, перегрева, перенапряжения и потери фазы

Ограничения применения

• Не работает с однофазными двигателями - только с трёхфазными
• Не допускается установка в помещениях с высокой влажностью, пылью или агрессивными средами из-за класса защиты IP20
• Не подходит для длительной работы на максимальной мощности более 60 минут без отдыха при температуре выше 40 C
• Требуется обязательное заземление - отсутствие заземления выводит из действия защитные функции

Примеры использования

• Насосная станция - плавное увеличение давления воды при открытии крана
• Вентиляционная система - автоматическая регулировка скорости в зависимости от качества воздуха
• Ленточный конвейер - изменение скорости перемещения товаров в зависимости от цикла производства
• Компрессор - снижение потребления при малых нагрузках ночью

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная распайка повредит двигатель
• Используйте медные кабели сечением не менее 2,5 мм2 для входа и выхода
• Настройте параметры ускорения/замедления (P10/P11) - слишком быстрый разгон вызывает скачки тока
• Рекомендуется установить фильтр EMI на входе, особенно рядом с чувствительной аппаратурой
• При работе в условиях повышенной температуры - обеспечьте принудительное охлаждение или используйте преобразователь частоты 2.2кВт 220В GD20-2R2G-S2 с запасом по мощности
