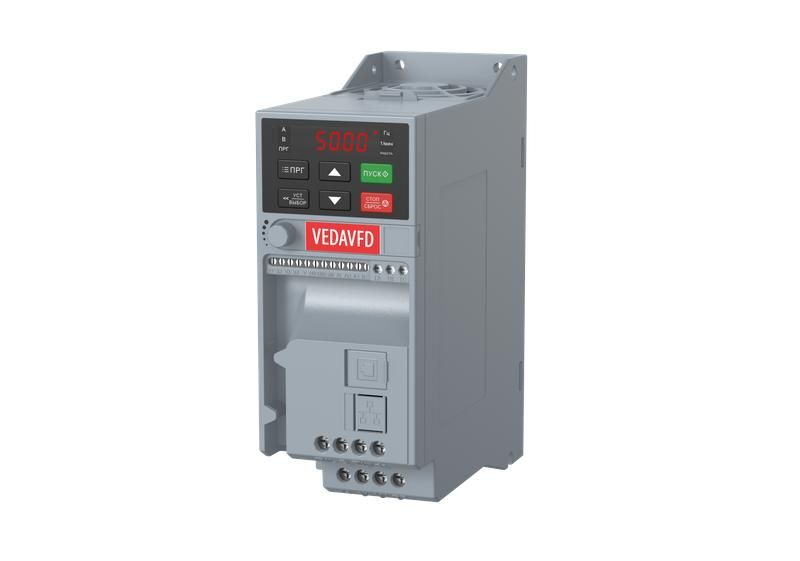

Преобразователь частоты VF-51-P2K2-0010-S2-E20-B-H вход. 220В выход. 2.2кВт 10А VEDA ABA00004

Преобразователь частоты VEDA VF-51-P2K2-0010-S2-E20-B-H предназначен для регулирования скорости трёхфазных асинхронных двигателей при питании от однофазной сети 220 В. Мощность 2.2 кВт и ток 10 А позволяют управлять двигателями средней мощности - от насосов до компрессоров и конвейеров.

Назначение и область применения

Преобразователь частоты VEDA VF-51-P2K2-0010-S2-E20-B-H используется для плавного запуска, остановки и точного контроля оборотов электродвигателей. Подходит для автоматизации технологических процессов там, где требуется изменение скорости вращения - например, в системах вентиляции, водоснабжения, пищевой промышленности, легкой механике. Благодаря возможности работы в четырёх квадрантах, устройство поддерживает рекуперацию энергии при торможении - полезно для оборудования с частой сменой направления движения.

Технические характеристики

• Входное напряжение: 220 В +-10%, однофазное
• Номинальная выходная мощность: 2.2 кВт
• Номинальный выходной ток: 10 А
• Максимальное выходное напряжение: 480 В (трёхфазное)
• Режим управления: источник напряжения (V/f и векторный)
• Работа в четырёх квадрантах: да (рекуперация энергии при торможении)
• Цифровые входы: 1
• Цифровые выходы: 4 (реле)
• Аналоговые входы: 1 (0–10 В / 4–20 мА)
• Аналоговые выходы: 1 (0–10 В)
• Интерфейсы связи: один порт RS-485 (MODBUS RTU)
• Управление через ПК: возможно через RS-485 и стороннее ПО
• Степень защиты: IP20 (не защищён от воды и пыли - требует установки в шкаф)

Совместимость и монтаж

Преобразователь частоты VEDA VF-51-P2K2-0010-S2-E20-B-H рассчитан на монтаж в распределительном щите. Для обеспечения IP20 необходимо использовать корпус с защитой от доступа к токоведущим частям. Подключение питания - к клеммам L1/N; выводы U/V/W - к двигателю. Обязательно соблюдать полярность и заземление. Кабели силовой цепи следует прокладывать отдельно от слаботочных - чтобы избежать помех. Устройство совместимо с большинством трёхфазных асинхронных двигателей мощностью до 2.2 кВт, с номинальным током до 10 А.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного использования. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована аппаратно. Отсутствие встроенного фильтра EMI требует внешнего решения при работе в чувствительных сетях - например, рядом с медицинским или измерительным оборудованием.

Преимущества

• Поддержка рекуперации энергии - снижает потребление при торможении
• Гибкая настройка через PC: можно сохранить профили, диагностировать ошибки
• MODBUS позволяет интегрировать устройство в системы автоматизации
• Один аналоговый вход - удобно для подключения датчиков давления, температуры
• Четыре цифровых выхода - подходят для сигнализации состояния, управления вспомогательными устройствами

Ограничения применения

• Не предназначена для работы вне закрытого шкафа - степень защиты IP20 исключает использование во влажной или пыльной среде
• Отсутствуют встроенные интерфейсы PROFINET и USB - для подключения к современным PLC потребуется модуль-шлюз
• Одиночный цифровой вход - ограниченные возможности для сложных логик управления
• Не подходит для двигателей выше 2.2 кВт - возможен перегрев и отказ
• Требует внешних фильтров EMI при использовании в условиях высоких электромагнитных помех

Примеры использования

• Насосная станция: плавный запуск и регулирование давления по сигналу с датчика
• Конвейерная лента: управление скоростью в зависимости от загруженности
• Вентилятор вытяжки: экономичное регулирование оборотов по уровню CO₂
• Шлифовальный станок: точная настройка скорости вращения шпинделя

Практические советы

• Выбирайте двигатель с номинальным током ≤10 А - даже если мощность ниже 2.2 кВт, важно соответствие по току
• При подключении к ПК используйте USB-to-RS485 адаптер и программное обеспечение VEDA или любое, поддерживающее MODBUS RTU
• Заземление корпуса обязательно - иначе возможны импульсные помехи и сбои
• Перед первым запуском проверьте параметры двигателя в меню устройства - особенно номинальную частоту и ток
• Для длительной работы на максимальной мощности обеспечьте принудительное охлаждение шкафа
