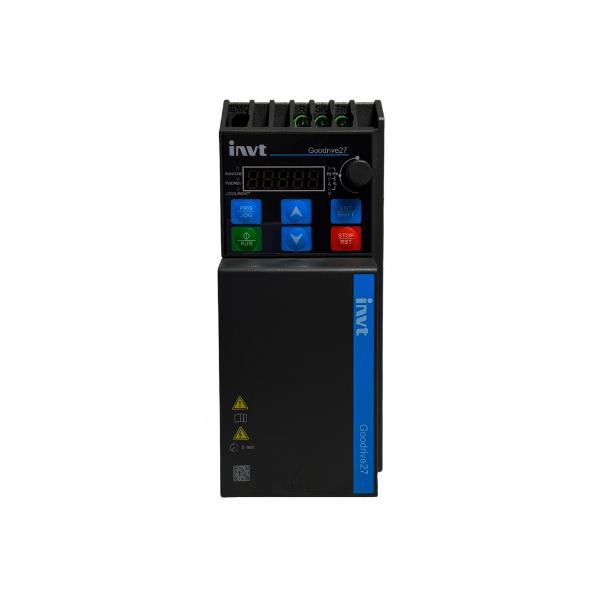

Преобразователь частоты GD27-2R2G-S2-B 2.2 кВт 220В INVT 11001-02649

Преобразователь частоты 2.2кВт 220В GD27-2R2G-S2-B от INVT предназначен для регулирования скорости асинхронных двигателей в бытовых и промышленных системах. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других устройств на 220 В.

Назначение и область применения

Преобразователь частоты 2.2кВт 220В GD27-2R2G-S2-B управляет работой трёхфазных электродвигателей мощностью до 2,2 кВт, питаемых от однофазной сети 220 В. Он позволяет плавно изменять скорость вращения двигателя, снижая износ механизмов и расход электроэнергии. Подходит для установки в системах водоснабжения, вентиляции, конвейерах, компрессорах и другом оборудовании, где требуется мягкий запуск и стабильная работа.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 220 В переменного тока (однофазное)
• Выходное напряжение: до 220 В, регулируемое
• Частота выходного сигнала: 0–400 Гц
• Защита корпуса: IP20 (не предназначена для работы во влажной среде или на улице)
• Работает с асинхронными двигателями 220 В, 50/60 Гц

Совместимость и монтаж

Преобразователь частоты 2.2кВт 220В GD27-2R2G-S2-B совместим с большинством трёхфазных двигателей мощностью до 2,2 кВт, рассчитанных на работу от 220 В. Для подключения необходимо соблюдать полярность фаз L1, L2, L3 на выходе - перепутанные провода не повредят устройство, но могут изменить направление вращения двигателя. Монтаж выполняется на вертикальную поверхность с зазором минимум 10 см сверху и снизу для теплоотвода. Клеммы для подключения входа и выхода доступны с передней стороны устройства. Устройство не требует внешнего термостата - внутренняя система защиты от перегрева автоматически отключает преобразователь при превышении температурного порога.

Безопасность и стандарты

Преобразователь частоты 2.2кВт 220В GD27-2R2G-S2-B соответствует требованиям безопасности EN 61800-5-1 и имеет встроенную защиту от перегрузки, перенапряжения, недонапряжения и короткого замыкания. Не используйте устройство в условиях повышенной влажности, наличия агрессивных газов или пыли - класс защиты IP20 не обеспечивает герметичность.

Преимущества

• Экономия энергии за счёт регулирования скорости - двигатель работает только на нужной мощности
• Мягкий пуск исключает ударные нагрузки на механические элементы системы
• Устойчивая работа даже при колебаниях сетевого напряжения +-15%
• Простая настройка через кнопки на лицевой панели - не требует ПК или программатора

Ограничения применения

• Не подходит для двухфазных или постоянного тока двигателей
• Запрещено использовать в помещениях с высокой влажностью, пылью или химическими испарениями
• Не рекомендован для длительной работы на максимальной мощности более 60 минут без отдыха - возможен перегрев
• Не предназначен для управления сервоприводами или шаговыми двигателями

Примеры использования

• Автоматическая система полива - плавное увеличение давления насоса
• Вентиляционная установка - регулирование оборотов в зависимости от температуры воздуха
• Ленточный конвейер - изменение скорости перемещения материалов
• Циркулярная пила - точная настройка скорости реза под тип материала

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя и предельного значения преобразователя - 2,2 кВт соответствует примерно 10 А при 220 В
• Используйте автоматический выключатель на 16 А на входе для защиты от аварийных ситуаций
• Если двигатель шумит после запуска - попробуйте изменить параметр PWM (частота ШИМ) в меню настройки
• При использовании длинных кабелей между преобразователем и двигателем (>10 м) установите дроссель на выходе - это снизит импульсные помехи
• Артикул 11001-02649 - единственный идентификатор для заказа запасных частей или сервисного обслуживания. Сохраняйте его при обращении в службу поддержки INVT.
