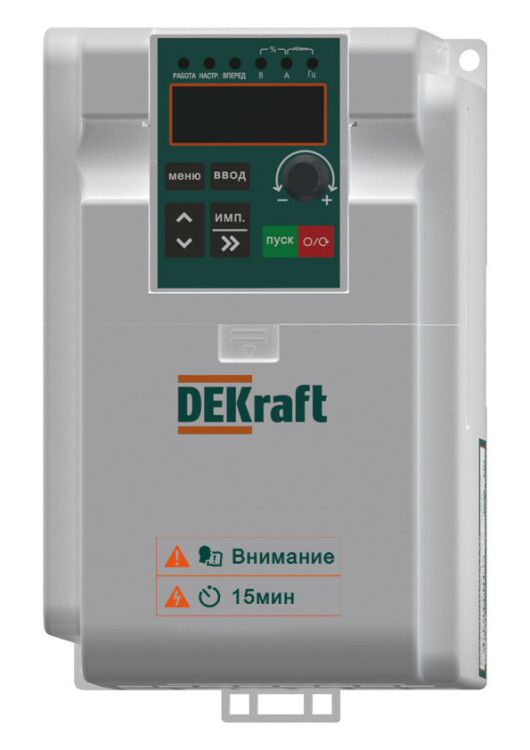

Преобразователь частоты DEKV060-2.2кВт 1 фаза 220В | DEKV060G2R2S2 DEKraft APC

Преобразователь частоты 2.2 кВт 220 В 1 фаза от DEKRAFT (артикул dekv060g2r2s2) предназначен для точного регулирования скорости однофазных электродвигателей до 2,2 кВт, обеспечивая стабильную работу в условиях колебаний сети. Устройство подходит для автоматизации оборудования с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты 2.2 кВт 220 В 1 фаза управляет скоростью вращения асинхронных двигателей, питаемых от однофазной сети 220 В. Он позволяет плавно запускать двигатель, снижает пиковые токи и экономит энергию за счёт соответствия потребления реальной нагрузке. Применяется там, где требуется изменение скорости - например, на насосах, вентиляторах, компрессорах, конвейерах и малых станках.

Технические характеристики

• Номинальная мощность: 2,2 кВт - подходит для двигателей до этого значения
• Сетевое напряжение: 220 В +-15%, частота 50/60 Гц - работает в стандартной бытовой и промышленной сети
• Выходное напряжение: до 220 В, выходной ток: 10 А - совместим с двигателями 220 В
• Максимальная выходная частота: 299 Гц - позволяет управлять высокоскоростными механизмами
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип преобразования: непосредственный - преобразует переменный ток в переменный без промежуточного постоянного звена
• Аналоговый вход: 1 шт. - для подключения потенциометра или внешнего сигнала 0–10 В / 4–20 мА
• Цифровые входы: 6 шт. - для команд запуск/стоп, переключение скоростей, реверса
• Аналоговый выход: 1 шт. - для передачи сигнала текущего значения частоты или тока
• Цифровой выход: 1 шт. - для сигнализации состояния (например, авария, работа)
• Интерфейс MODBUS RTU через RS-485 - для интеграции в системы автоматизации
• Управление: ручное (панель) + через интерфейс - гибкая настройка
• Допустимое отклонение сети: по напряжению +-15%, по частоте +-5% - устойчив к слабым скачкам

Совместимость и монтаж

Преобразователь частоты 2.2 кВт 220 В 1 фаза совместим с большинством трёхфазных и однофазных двигателей до 2,2 кВт, рассчитанных на 220 В. Для подключения требуются:

• Подключение питания L/N - соблюдать полярность
• Подключение двигателя к выходным клеммам U/V/W - даже при однофазном питании можно управлять трёхфазным двигателем
• Заземление корпуса обязательно - для безопасности
• RS-485 (MODBUS) - использовать экранированный кабель, заземлить экран с одной стороны
• Не допускается установка в помещениях с повышенной влажностью, пылью или температурой выше 40 C - из-за IP20

Безопасность и стандарты

Преобразователь частоты 2.2 кВт 220 В 1 фаза соответствует требованиям безопасности для устройств класса IP20. Работает в соответствии с международными нормами EMC и электромагнитной совместимости. Обязательно использование автоматического выключателя на входе (не менее 16 А) и теплового реле на выходе при длительной работе на пределе мощности.

Преимущества

• Плавный пуск - исключает ударные нагрузки на механику и сеть
• Энергоэффективность - снижает расход электроэнергии при неполной нагрузке
• Гибкое управление - комбинированный способ задания параметров (ручной + интерфейс)
• Интеграция в АСУ - наличие MODBUS RTU позволяет подключить к PLC или SCADA
• Устойчивость к колебаниям сети - работает при отклонении напряжения до +-15%

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от пыли и брызг
• Не рекомендован для многократных циклов включения/выключения более 10 раз в час - риск перегрева
• Не поддерживает двухфазные двигатели - только однофазные и трёхфазные
• Не имеет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор
• Мощность 2,2 кВт - нельзя подключать двигатели свыше этой величины, даже при кратковременных перегрузках

Примеры использования

• Насосная система - регулирование давления воды путём изменения оборотов насоса
• Вентиляционный канал - адаптация мощности в зависимости от температуры
• Ленточный конвейер - плавное ускорение и замедление для точной доставки товаров
• Шлифовальный станок - контроль скорости вращения шпинделя
• Автоматизированный участок - интеграция с контроллером через MODBUS для сбора данных и удалённого управления

Практические советы

• Выбирайте преобразователь частоты 2.2 кВт 220 В 1 фаза с запасом по мощности - если двигатель часто работает на 90% нагрузки, лучше взять 3 кВт
• При использовании в помещении с пылью - установите в закрытый щит с фильтрами
• Настройка через интерфейс: начните с заводских параметров, затем меняйте только необходимые - частоту, время разгона, торможения
• Для долгой службы - обеспечьте хорошую вентиляцию вокруг устройства, минимум 10 см свободного пространства со всех сторон
• Проверяйте соответствие номинального тока двигателя (должен быть ≤10 А) - превышение вызывает отключение по перегрузке
• При подключении RS-485 используйте терминаторы на концах линии, если длина кабеля больше 50 метров
