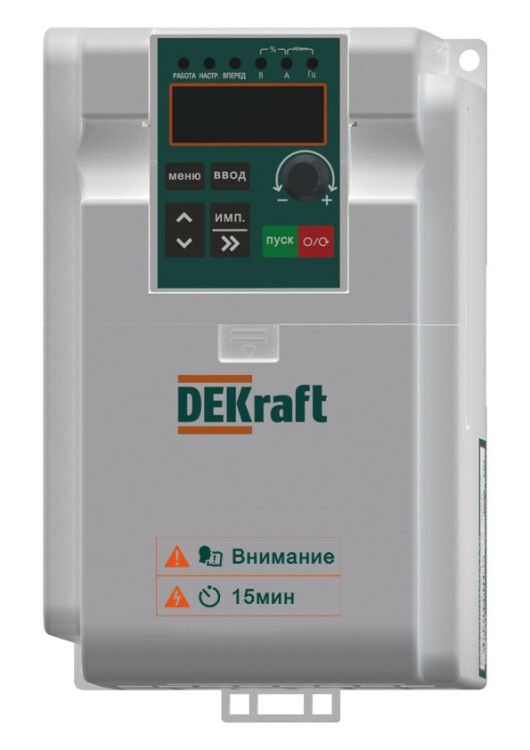

Преобразователь частоты Dekraft DEKV060G2R2S2B - компактное устройство для точного регулирования скорости однофазных электродвигателей мощностью до 2,2 кВт, оснащённое встроенным тормозным модулем для быстрого останова нагрузки. Подходит для автоматизации оборудования в условиях постоянных циклических нагрузок.

Назначение и область применения

Преобразователь частоты Dekraft DEKV060G2R2S2B предназначен для управления асинхронными двигателями переменного тока на базе однофазной сети 220–240 В. Благодаря наличию тормозного модуля он эффективно используется там, где требуется быстрый останов ротора - например, на конвейерах, насосах, вентиляторах, шлифовальных и резательных станках. Устройство особенно актуально в системах с частыми пуско-остановочными циклами и требует высокой точности регулирования оборотов.

Технические характеристики

• Номинальная мощность: 2,2 кВт
• Напряжение питания: 220–240 В, одна фаза
• Выходной ток: 10 А
• Максимальная выходная частота: 299 Гц
• Максимальное выходное напряжение: 240 В
• Частота сети: 50/60 Гц +-5%
• Допустимое отклонение напряжения: +-15%
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Аналоговые входы: 1 (для задания частоты через потенциометр или сигнал 0–10 В / 4–20 мА)
• Цифровые входы: 6 (управление пуском, остановом, переключением скоростей)
• Аналоговый выход: 1 (могут передаваться данные о частоте, токе или температуре)
• Цифровой выход: 1 (сигнал аварии, окончание ускорения и т.п.)
• Интерфейсы связи: MODBUS RTU по RS-485 (1 порт)
• Управление: ручное (через кнопки на корпусе) и через внешний интерфейс
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)

Совместимость и монтаж

Преобразователь частоты Dekraft DEKV060G2R2S2B совместим с большинством трёхфазных двигателей до 2,2 кВт, работающих от однофазной сети. Для подключения необходимо соблюдать полярность L/N и подводить питание только после отключения сети. Кабель двигателя следует экранировать, чтобы избежать помех. Монтаж допускается только в закрытом щите с принудительной вентиляцией - IP20 не обеспечивает защиту от пыли и брызг. Обязательно проверьте посадочные размеры устройства перед установкой: габариты соответствуют типовым решениям для серий DEKRAFT, но требуют свободного доступа к клеммам и радиатору.

Безопасность и стандарты

Преобразователь частоты Dekraft DEKV060G2R2S2B соответствует требованиям безопасности IEC/EN 61800-5-1 и имеет внутреннюю защиту от перегрузки, перегрева, короткого замыкания и пропадания фазы. Несмотря на наличие тормозного модуля, устройство не предназначено для работы в взрывоопасных средах. Все соединения должны выполняться квалифицированным персоналом с использованием средств индивидуальной защиты.

Преимущества

• Встроенный тормозной модуль исключает необходимость внешнего тормозного резистора для многих задач
• Поддержка MODBUS RTU позволяет легко интегрировать устройство в системы автоматизации
• Гибкая настройка параметров через панель и внешние интерфейсы
• Широкий диапазон рабочих напряжений (+/-15%) повышает надёжность в сетях с колебаниями
• Высокая максимальная частота (до 299 Гц) подходит для высокоскоростных применений

Ограничения применения

• Не работает от трёхфазной сети - только от одной фазы 220 В
• IP20 запрещает использование вне закрытых щитов, даже в помещениях с повышенной влажностью
• Отсутствие USB-порта - настройка возможна только через клавиатуру или COM-порт
• Не рекомендован для длительной работы на минимальных оборотах без принудительного охлаждения двигателя
• Тормозной модуль рассчитан на кратковременные торможения - продолжительное торможение вызывает перегрев

Примеры использования

• Конвейерная лента с частыми остановами для упаковки товаров
• Вентиляционная система с изменяемой производительностью в зависимости от времени суток
• Шлифовальный станок с плавным набором скорости и моментальным торможением
• Насосная установка с управлением давления по сигналу от датчика
• Ленточная пилорама с точной регулировкой скорости подачи древесины

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева
• Используйте фильтры EMI на входе, если оборудование расположено рядом с чувствительной электроникой
• Для долгой службы не забывайте периодически чистить радиатор от пыли - даже при IP20 грязь снижает теплоотдачу
• Настройте время разгона и торможения так, чтобы избежать скачков тока - особенно важно при работе с тяжёлыми механизмами
• Если двигатель работает в режиме холостого хода более 10 минут - используйте внешнее охлаждение
• Запомните: тормозной модуль активируется только при команде останова - не путайте его с функцией “электромагнитный тормоз”
