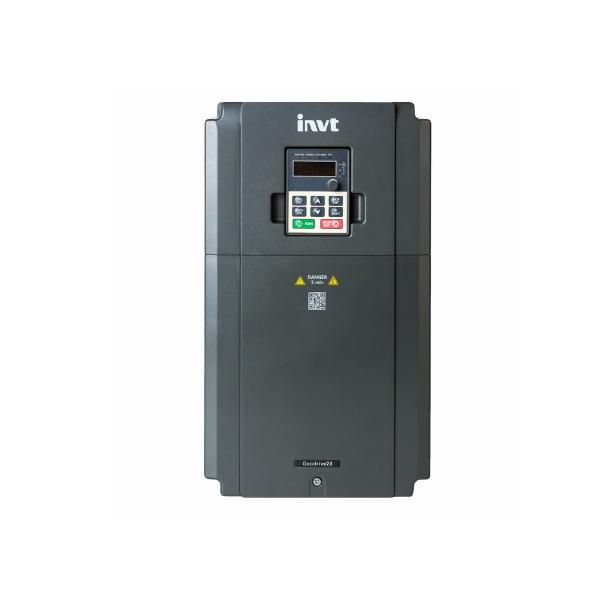

Преобразователь частоты GD20-2R2G-SS2 2.2кВт 220В INVT 90001-01313

Преобразователь частоты 2.2кВт 220В GD20-2R2G-SS2 от INVT предназначен для регулирования скорости асинхронных двигателей переменного тока на напряжение 220 В. Устройство обеспечивает точный контроль оборотов и снижает энергопотребление в системах с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты 2.2кВт 220В GD20-2R2G-SS2 управляет работой электродвигателей мощностью до 2,2 кВт, позволяя изменять частоту питания и, соответственно, скорость вращения вала. Подходит для насосов, вентиляторов, компрессоров, конвейеров и других механизмов, где требуется плавный запуск и стабильная работа при изменении нагрузки.

Технические характеристики

• Мощность: 2,2 кВт
• Напряжение питания: 220 В (однофазное)
• Выходной ток: рассчитан на двигатели до 2,2 кВт при 220 В
• Частота выходного сигнала: регулируемая, обычно от 0,1 до 400 Гц
• Защита корпуса: IP20 - подходит для установки внутри щита
• Управление: кнопочное на лицевой панели, возможна внешняя коммутация через терминалы

Совместимость и монтаж

Преобразователь частоты 2.2кВт 220В GD20-2R2G-SS2 совместим с трёхфазными асинхронными двигателями мощностью до 2,2 кВт. Для работы необходим однофазный источник 220 В +-10%. Монтируется в электрическом шкафу с достаточным охлаждением. Клеммы для подключения: L/N - вход сети, U/V/W - выход к двигателю, PE - заземление. Обязательно соблюдать полярность и использовать кабель сечением не менее 2,5 мм2 для фаз и 1,5 мм2 для заземления.

Безопасность и стандарты

Преобразователь частоты 2.2кВт 220В GD20-2R2G-SS2 соответствует требованиям безопасности EN 61800-5-1 и имеет сертификат CE. Защищён от перегрузки, перепадов напряжения, перегрева и короткого замыкания на выходе. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Плавный пуск снижает механический износ оборудования и скачки тока в сети
• Энергоэффективность: расход электроэнергии адаптируется под реальную нагрузку
• Простая настройка через встроенный интерфейс без необходимости программирования
• Компактный размер позволяет устанавливать устройство даже в ограниченном пространстве шкафа

Ограничения применения

• Не работает с постоянным током - требует именно переменного напряжения 220 В
• Не подходит для двигателей выше 2,2 кВт - возможен перегрев и отказ
• Запрещено использование в условиях повышенной влажности, пыли или температур ниже 0 C без защиты
• Не имеет встроенного фильтра EMI - при чувствительной аппаратуре рядом рекомендуется установить внешний фильтр

Примеры использования

• Насосная система водоснабжения - автоматическое поддержание давления
• Вентиляционная установка - регулировка скорости в зависимости от потребности в воздухе
• Ленточный конвейер - плавное ускорение и торможение для предотвращения проскальзывания груза
• Станок с ЧПУ - точная настройка скорости шпинделя под тип обработки

Практические советы

• Перед первым запуском проверьте правильность подключения кабелей - особенно заземление
• Настройте параметры двигателя (номинальный ток, число пар полюсов) в меню преобразователя - это гарантирует стабильную работу
• Избегайте длительной работы на минимальных частотах (<5 Гц) без принудительного охлаждения двигателя
• Рекомендуется устанавливать автоматический выключатель перед преобразователем частоты 2.2кВт 220В GD20-2R2G-SS2 для аварийного отключения
• При использовании в промышленной среде следите за температурой шкафа - оптимальный диапазон +5…+40 C
