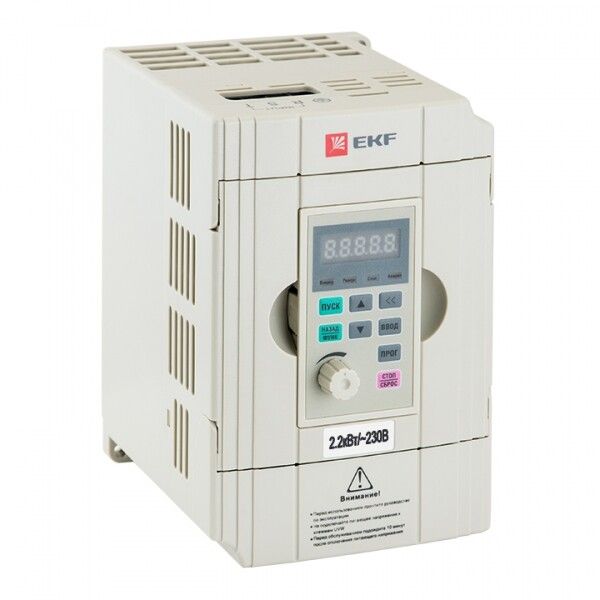

Преобразователь частоты 2,2/4кВт 1х230В VECTOR-100 EKF PROxima | VT100-2R2-1B

Преобразователь частоты 2,2/4 кВт 1х230 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости асинхронных двигателей в системах автоматизации. Модель VECTOR-100 PROxima обеспечивает энергосбережение за счёт адаптивного управления нагрузкой и подходит для промышленных, коммерческих и бытовых объектов.

Назначение и область применения

Преобразователь частоты 2,2/4 кВт 1х230 В VECTOR-100 PROxima используется для управления асинхронными электродвигателями переменного тока. Он позволяет плавно изменять скорость вращения вала в ответ на требования технологического процесса - например, при изменении нагрузки, температуры или расхода. Применяется в системах вентиляции, насосных станциях, конвейерах, компрессорах, лифтах и другом оборудовании, где важна точность и экономичность работы.

Технические характеристики

• Номинальная мощность: 2,2 кВт (макс. 4 кВт при перегрузке)
• Напряжение питания: 230 В +-15%, однофазное
• Выходное напряжение: до 230 В переменного тока
• Номинальный ток: 9,6 А
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Род тока: переменный
• Количество фаз: вход - 1, выход - 3
• Тип преобразования: I-преобразователь тока - повышает эффективность и надёжность
• Интерфейсы связи: один порт RS-485 для подключения к системам автоматизации
• Цифровые входы: 5 - для сигналов старта, останова, переключения режимов
• Цифровые выходы: 2 - для сигнализации состояния, аварий, готовности
• Аналоговые входы: 2 - для подключения датчиков давления, температуры, потока
• Аналоговый выход: 1 - для передачи информации о текущей частоте или токе
• Способ задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс (Modbus RTU)
• Степень защиты: IP20 - для установки внутри щита, без доступа к токоведущим частям
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Максимальное сечение кабеля: 25 мм2 - для входа и выхода
• Наличие тормозных сопротивлений: да - позволяет безопасно тормозить двигатель при остановке
• Гарантия: 3 года
• Соответствие нормам: ТР ТС 004/2011 (безопасность оборудования низкого напряжения)

Совместимость и монтаж

Преобразователь частоты 2,2/4 кВт 1х230 В VECTOR-100 PROxima монтируется на DIN-рейку или крепится на монтажную плату внутри распределительного шкафа. Для подключения используются клеммы с зажимами под провода до 25 мм2. Подключение питания - L/N, вывод - U/V/W к трёхфазному двигателю. Кабели питания и управления следует прокладывать отдельно, чтобы избежать помех. Интерфейс RS-485 совместим с большинством PLC и SCADA-систем. Работает с двигателями до 2,2 кВт номиналом, возможна кратковременная перегрузка до 4 кВт.

Безопасность и стандарты

Преобразователь частоты 2,2/4 кВт 1х230 В VECTOR-100 PROmina соответствует техническому регламенту ТР ТС 004/2011, что гарантирует соответствие требованиям безопасности для оборудования, работающего в сетях до 1000 В. IP20 предотвращает случайный контакт с токоведущими элементами, но не защищает от пыли и влаги - поэтому устройство обязательно устанавливается в закрытый шкаф. Наличие тормозных сопротивлений исключает опасность перенапряжения при резком торможении.

Преимущества

• Поддержка работы в четырёх квадрантах - позволяет не только ускорять, но и тормозить двигатель с рекуперацией энергии (через внешнее сопротивление)
• Экономия электроэнергии до 30% и более за счёт согласования скорости с реальной нагрузкой
• Гибкое управление: можно задавать параметры с панели, кнопочным модулем или удалённо через Modbus
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач
• Встроенные тормозные сопротивления - не требуют внешнего устройства для торможения
• Долгий срок службы и 3-летняя гарантия от EKF

Ограничения применения

• Не предназначена для установки вне шкафа - степень защиты IP20 не защищает от воды, пыли и механических воздействий
• Работает только с однофазным питанием 230 В - нельзя подключать к трёхфазной сети напрямую
• Максимальная мощность двигателя - 2,2 кВт; использование с более мощными двигателями возможно лишь временно и с риском перегрева
• Требуется внешнее тормозное сопротивление для длительного или частого торможения - внутренние сопротивления рассчитаны на кратковременную работу
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Вентиляционные системы - плавное регулирование оборотов в зависимости от температуры воздуха
• Насосные станции - поддержание постоянного давления в трубопроводе
• Конвейеры - изменение скорости перемещения в зависимости от загрузки
• Лифты и эскалаторы - мягкий запуск и точная остановка
• Компрессоры - снижение потребления при малой нагрузке

Практические советы

• Выбирайте преобразователь частоты 2,2/4 кВт 1х230 В VECTOR-100 PROxima только для двигателей с номинальной мощностью ≤2,2 кВт. Перегрузка свыше 4 кВт недопустима даже кратковременно без охлаждения.
• При использовании RS-485 используйте экранированный кабель и соблюдайте полярность A/B. Заканчивайте шину терминатором 120 Ом.
• Для долгих циклов торможения подберите внешнее тормозное сопротивление с достаточной мощностью - внутреннее сопротивление не рассчитано на постоянную работу.
• Проверьте посадочные размеры перед монтажом - устройство крепится на монтажную плату, а не на DIN-рейку.
• Настройку начните с заводских параметров, затем изменяйте только необходимые значения - особенно частоту и время разгона/торможения.
• Убедитесь, что сеть имеет стабильное напряжение - допуск +-15% означает, что при просадках ниже 195 В преобразователь может отключиться.
