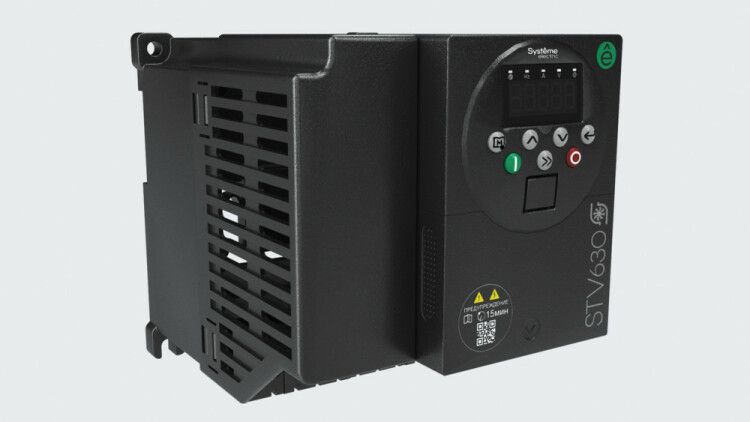

Преобразователь частоты STV630 2,2 кВт 400В ЭМС С3 + LED панель оператора | STV630U22N4 Systeme Electric APC

Преобразователь частоты 2,2 кВт 400В ЭМС С3 + LED панель оператора от Systeme Electric - устройство для точной регулировки скорости трёхфазных двигателей до 2,2 кВт, предназначенное для работы в системах автоматизации с сетью 380–480 В. Артикул stv630u22n4 включает встроенную LED-панель управления и фильтр EMC класса C3, что упрощает установку на промышленном оборудовании.

Назначение и область применения

Преобразователь частоты 2,2 кВт 400В ЭМС С3 + LED панель оператора используется для плавного запуска, остановки и регулирования оборотов электродвигателей переменного тока. Подходит для насосов, вентиляторов, компрессоров, конвейеров и других механизмов, где важна энергоэффективность и контроль нагрузки. Устройство особенно эффективно там, где требуется снижение пиковых токов при старте двигателя и постоянный режим работы в изменяющихся условиях.

Технические характеристики

• Номинальная выходная мощность: 2,2 кВт
• Рабочее сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50 / 60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 5,1 А
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Встроенные интерфейсы: Modbus RTU (для связи с PLC и HMI)
• Количество дискретных входов: 5 DI
• Аналоговый вход: 1 AI (0...10 В или 4...20 мА)
• Цифровой выход: 1 DO
• Реле выход: 1 RO
• Аналоговый выход: 1 AO (0...10 В)
• Типоразмер: A2 (109×129×148 мм)
• Вес: 0,96 кг
• Покрытие печатных плат: класс 3C3 - повышенная устойчивость к влаге, пыли и химическим воздействиям
• Встроенный фильтр EMC класса C3 - соответствует требованиям EN 61800-3 для промышленной среды
• LED-панель оператора - позволяет настраивать параметры без внешнего контроллера

Совместимость и монтаж

Устройство совместимо с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения используйте кабели сечением не менее 2,5 мм2 для фаз и заземления. Монтировать можно на вертикальную поверхность с обеспечением воздушного зазора минимум 50 мм сверху и снизу для теплоотвода. Клеммы рассчитаны на затяжку моментом 0,5–0,7 Нм - перетягивание недопустимо. Преобразователь 2,2 кВт 400В ЭМС С3 + LED панель оператора не требует внешних реакторов благодаря встроенному фильтру EMC, однако для длинных кабелей (>50 м) рекомендовано использование выходного dV/dt-фильтра.

Безопасность и стандарты

• Соответствие нормам EN 61800-5-1 (безопасность электрооборудования)
• EMC класс C3 - подтверждает соответствие уровню помехоустойчивости для промышленных объектов
• Защита от перегрева, перегрузки, замыкания и потери фазы
• Не имеет внутренней системы автономного питания - питание только через сеть

Преимущества

• Встроенная LED-панель - возможность первичной настройки без ПЛК
• ЭМС-фильтр класса C3 исключает необходимость внешнего фильтра в типовой промышленной среде
• Modbus RTU встроен - экономит место и время при интеграции в SCADA-системы
• Покрытие плат класса 3C3 повышает надёжность в условиях высокой влажности и запылённости
• Компактный корпус типа A2 - легко помещается в шкафы малых габаритов

Ограничения применения

• IP20 - нельзя использовать во влажных помещениях, на открытых площадках или в местах с риском попадания жидкостей
• Нет слота для карты расширения - невозможно добавить дополнительные аналоговые или цифровые каналы
• Отсутствует встроенный DC-реактор - при использовании с очень длинными кабелями возможны импульсные перенапряжения
• Не предназначена для работы с однофазными двигателями или источниками постоянного тока
• Запрещено подключение к генераторным источникам без предварительной проверки стабильности напряжения

Примеры использования

• Автоматизация циркулярного насоса в системе теплоснабжения - плавный запуск продлевает срок службы труб и клапанов
• Регулирование скорости вентилятора в HVAC-системе - снижение потребления энергии при низкой нагрузке
• Управление конвейером на пищевом участке - точная скорость движения для равномерной выгрузки продукта
• Подъёмник с частотным управлением - безопасное позиционирование с минимальным ударным воздействием

Практические советы

• Перед первым запуском обязательно задайте правильные параметры двигателя (номинальный ток, число пар полюсов) через LED-панель
• Обязательно выполните заземление корпуса - даже при наличии фильтра EMC это необходимо для безопасности
• Если двигатель работает в условиях частых пусков/остановок, увеличьте время разгона и торможения - это снизит нагрев преобразователя
• Проверьте посадочные размеры перед монтажом: типоразмер A2 (109×129×148 мм) - совпадает со многими моделями SE, но отличается от конкурентов
• Для удалённого управления подключите HMI или ПЛК через Modbus RTU - протокол поддерживает все основные команды: запуск, останов, частота, сигналы отказа
• Не закрывайте устройство герметично - нужен свободный доступ воздуха для охлаждения
