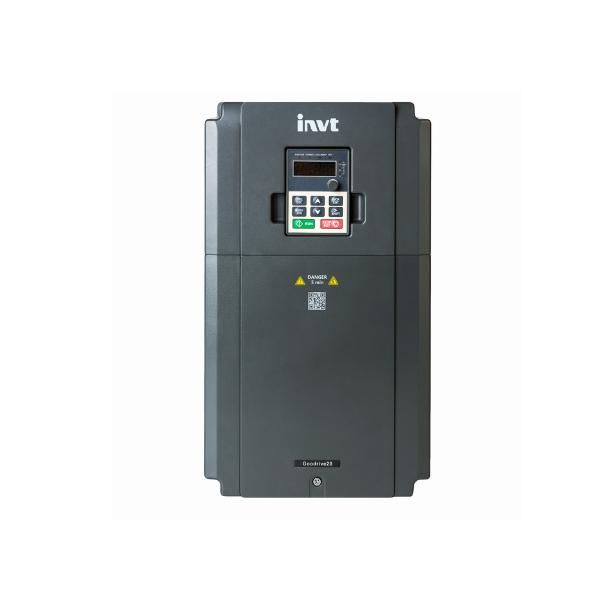

Преобразователь частоты GD20-2R2G-4 2.2кВт 380В INVT 90001-01080

Преобразователь частоты 2.2кВт 380В GD20-2R2G-4 от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации. Этот преобразователь обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других механизмов на базе 380 В.

Назначение и область применения

Преобразователь частоты 2.2кВт 380В GD20-2R2G-4 используется для управления скоростью вращения электродвигателя путём изменения частоты напряжения питания. Он применяется там, где требуется плавный запуск, стабильная скорость или экономия электроэнергии - например, в системах вентиляции, водоснабжения, конвейерах, компрессорах и станках с переменной нагрузкой.

Технические характеристики

• Мощность: 2,2 кВт - подходит для двигателей до этого значения при напряжении 380 В
• Напряжение питания: 380 В (трёхфазное) - требует подключения к сети с соответствующим уровнем напряжения
• Выходная частота: регулируемая, обычно от 0 до 400 Гц - позволяет точно задавать обороты двигателя
• Тип управления: V/F (вольт-герц) - простой способ управления, подходящий для большинства типовых задач
• Защита: перегрузка по току, перепады напряжения, перегрев - снижает риск повреждения оборудования

Совместимость и монтаж

Преобразователь частоты 2.2кВт 380В GD20-2R2G-4 совместим с трёхфазными асинхронными двигателями мощностью до 2,2 кВт. Для установки необходимы:

• Подключение входа к трёхфазной сети 380 В +-10%
• Подключение выхода к двигателю через защищённые кабели (не использовать длинные провода без фильтров)
• Заземление корпуса - обязательно для безопасности
• Установка в сухом, хорошо вентилируемом месте, избегая прямых солнечных лучей и высоких температур

Не рекомендуется устанавливать рядом с источниками сильных помех (частотники, сварочные аппараты).

Безопасность и стандарты

Преобразователь частоты 2.2кВт 380В GD20-2R2G-4 соответствует основным требованиям безопасности для промышленного оборудования. Хотя конкретные сертификаты не указаны, он спроектирован с учётом норм IEC/EN 61800-5-1 и имеет внутреннюю защиту от аварийных ситуаций. Монтаж и обслуживание должны выполняться квалифицированным персоналом с соблюдением правил электробезопасности.

Преимущества

• Плавный пуск - исключает ударные нагрузки на механическую часть системы
• Экономия энергии - снижает потребление при неполной нагрузке, особенно в насосах и вентиляторах
• Простая настройка - интерфейс минималистичный, подходит для базовой автоматизации
• Надёжная защита - предотвращает выход из строя как самого преобразователя, так и двигателя

Ограничения применения

• Не подходит для однофазных сетей - требует именно трёхфазное питание 380 В
• Не предназначен для работы с синхронными или постоянного тока двигателями
• Не рассчитан на экстремальные условия: высокая влажность, пыль, химические пары - нужна дополнительная защита корпуса
• Максимальная мощность 2,2 кВт - нельзя подключать более мощные двигатели даже временно

Примеры использования

• Автоматизация водяного насоса в системе водоснабжения - поддержание давления без частых включений
• Регулировка скорости вентилятора в HVAC-системе - снижение шума и расхода энергии ночью
• Управление конвейером на линии производства - изменение скорости в зависимости от потока материалов
• Привод циркулярной пилы - плавный набор оборотов для безопасной резки

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя и преобразователя - особенно номинальный ток
• Используйте входной реактор, если сеть часто испытывает скачки напряжения
• Настройте параметры ускорения и замедления - слишком быстрый разгон может вызвать перегрузку
• При длительной работе на малых оборотах следите за охлаждением двигателя - возможно, потребуется внешний вентилятор
• Артикул 90001-01080 - сохраняйте его при заказе запасных частей или сервисном обслуживании
