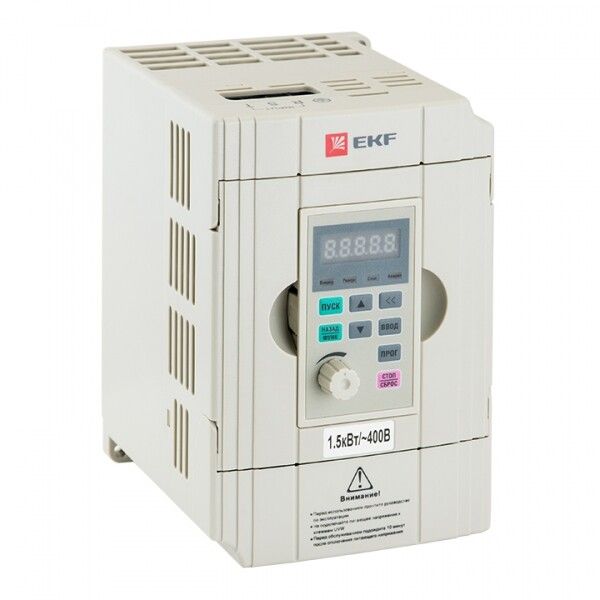

Преобразователь частоты 1,5/2,2кВт 3х400В VECTOR-100 EKF PROxima | VT100-1R5-3B

Преобразователь частоты 1,5/2,2 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для регулирования скорости трёхфазных асинхронных двигателей, обеспечивает энергосбережение и стабильную работу оборудования в условиях переменной нагрузки. Артикул vt100-1r5-3b относится к серии PROxima и совместим с промышленными системами автоматизации.

Назначение и область применения

Преобразователь частоты 1,5/2,2 кВт 3х400 В VECTOR-100 PROxima используется для плавного запуска, остановки и точного контроля оборотов электродвигателей. Применяется там, где требуется изменение скорости вращения в ответ на изменения технологических условий - например, на насосах, вентиляторах, конвейерах, компрессорах и станках. Подходит для установки в промышленных цехах и жилых зонах с соблюдением норм по шуму и ЭМИ.

Технические характеристики

• Мощность: 1,5 кВт (макс. 2,2 кВт при перегрузке)
• Напряжение питания: 380–480 В, 3 фазы, 50/60 Гц
• Выходной ток: 4,2 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, требует установки в закрытый щит
• Интерфейсы: 5 цифровых входов, 2 цифровых выхода, 2 аналоговых входа, 1 аналоговый выход
• Коммуникация: один порт RS-485 для подключения к системам автоматизации (Modbus RTU)
• Торможение: встроенное тормозное сопротивление - позволяет эффективно замедлять двигатель без внешнего устройства
• Способ управления: ручной через кнопки на корпусе + программирование через интерфейс
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Материал корпуса: пластик
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты 1,5/2,2 кВт 3х400 В VECTOR-100 PROxima монтируется на DIN-рейку или крепится на монтажную плату внутри распределительного щита. Максимальное сечение подключаемого кабеля - 25 мм2. Для подключения используются клеммы L1/L2/L3 (питание), U/V/W (двигатель), а также клеммы для дискретных и аналоговых сигналов. Встроенный блок управления позволяет работать автономно без PLC. Подключение к сети RS-485 выполняется экранированным кабелем с заземлением экрана на одном конце.

Безопасность и стандарты

Преобразователь соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и имеет сертификат ЕАЭС. Работает в сетях с относительной симметрией до 15%, что допускает использование в условиях неидеального качества электроснабжения. Не рекомендуется использовать в средах с взрывоопасными газами или агрессивными химическими веществами из-за степени защиты IP20 и пластиковому корпусу.

Преимущества

• Поддержка работы в четырёх квадрантах - позволяет не только ускорять, но и тормозить двигатель с возвратом энергии в сеть (при наличии внешней системы)
• Встроенное тормозное сопротивление исключает необходимость в дорогостоящих внешних модулях
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач, таких как шпиндели, центрифуги
• Наличие двух аналоговых входов позволяет подключать датчики давления, температуры или потока для замкнутой системы управления
• Снижение расхода электроэнергии до 30% и более за счёт адаптивного режима работы

Ограничения применения

• Не предназначен для открытой установки - IP20 требует герметичного щита
• Не подходит для однофазных сетей - только трёхфазное питание 380–480 В
• Максимальная мощность 1,5 кВт номинальная; при длительной работе на пределе 2,2 кВт возможна перегрев и срабатывание защиты
• Отсутствие встроенного фильтра EMC - при чувствительном оборудовании рядом может потребоваться внешний фильтр
• Ручное задание параметров требует базового понимания параметров ПЧ - не подходит для пользователей без опыта

Примеры использования

• Вентиляционная система: регулировка скорости вентилятора по уровню CO₂
• Насосная станция: плавный запуск и поддержание давления в трубопроводе
• Конвейер: изменение скорости перемещения в зависимости от загрузки
• Центрифуга: быстрый разгон до 500 Гц для отделения компонентов
• Фрезерный станок: точная настройка оборотов шпинделя по типу материала

Практические советы

• При монтаже в щите оставьте минимум 10 см свободного пространства сверху и снизу для теплоотвода
• Используйте кабель с медными жилами и изоляцией класса H (90C) для подключения двигателя
• Заземлите корпус преобразователя и экран кабеля RS-485 - это снижает помехи в системе
• Настройте параметры торможения (время и уровень) в соответствии с моментом инерции нагрузки - иначе возможны перегрузки
• Для сложных систем используйте RS-485 для удалённого контроля - можно интегрировать в SCADA или HMI
• Проверьте соответствие посадочного размера перед установкой - модель рассчитана на стандартные монтажные платы EKF
