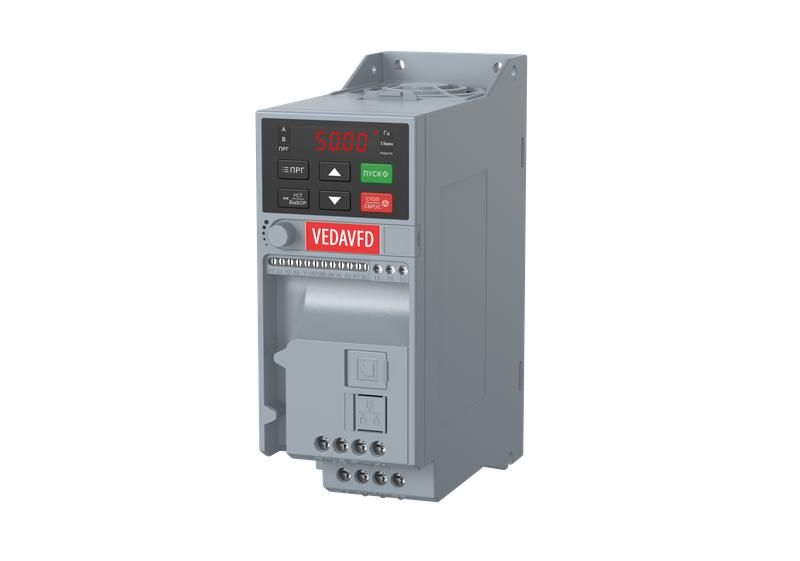

Преобразователь частоты VF-51-P1K5-0004-T4-E20-B-H вход. 380В выход. 1.5кВт 4А VEDA ABA00006

Преобразователь частоты VEDA VF-51-P1K5-0004-T4-E20-B-H предназначен для регулирования скорости трёхфазных асинхронных двигателей мощностью до 1.5 кВт при питании от сети 380 В. Этот преобразователь частоты обеспечивает точный контроль оборотов и экономичную работу оборудования в промышленной автоматизации.

Назначение и область применения

Преобразователь частоты VEDA VF-51-P1K5-0004-T4-E20-B-H используется для управления двигателями, где требуется изменение скорости вращения - например, на насосах, вентиляторах, конвейерах, компрессорах и станках с переменной нагрузкой. Он заменяет механические способы регулирования, снижая энергопотребление и износ оборудования.

Технические характеристики

• Мощность: 1.5 кВт - подходит для двигателей до этого значения;
• Входное напряжение: 380 В (трёхфазное) - требует подключения к промышленной сети;
• Выходной ток: 4 А - максимальная нагрузка по току для подключаемого двигателя;
• Серия: VF-51 - базовая модель с минимальным набором функций для типовых задач;
• Обозначение T4 - предназначена для работы с четырёхполюсными двигателями (стандартная скорость 1500 об/мин при 50 Гц);
• E20 - версия с встроенным фильтром EMC, уменьшающим помехи в сети;
• B - корпус с степенью защиты IP20 - подходит для установки внутри шкафа;
• H - наличие кнопок управления на лицевой панели для ручного запуска и настройки.

Совместимость и монтаж

Преобразователь частоты VEDA VF-51-P1K5-0004-T4-E20-B-H совместим с трёхфазными асинхронными двигателями мощностью до 1.5 кВт и током до 4 А. Подключение выполняется через клеммы L1/L2/L3 (вход) и U/V/W (выход). Кабель питания должен иметь достаточное сечение - рекомендуется использовать медный провод сечением не менее 2.5 мм2 для фаз и 1.5 мм2 для заземления. Установка возможна только в закрытом щите с хорошей вентиляцией - устройство не защищено от пыли и брызг воды.

Безопасность и стандарты

Преобразователь частоты соответствует требованиям безопасности EN 61800-5-1 и имеет встроенную защиту от перегрузки, перепадов напряжения, перегрева и короткого замыкания. Встроенный фильтр EMC (E20) снижает радиопомехи, что важно для соблюдения норм ЭМИ в промышленной среде.

Преимущества

• Энергоэффективность - снижение потребления электроэнергии при частичной нагрузке;
• Гладкий пуск - исключает ударные нагрузки на механизм и сеть;
• Ручное управление - кнопки на передней панели позволяют тестировать и настраивать без внешнего контроллера;
• Фильтр EMC - устраняет необходимость в дополнительном внешнем фильтре в большинстве применений;
• Универсальность - работает с любыми стандартными трёхфазными двигателями 380 В.

Ограничения применения

• Не подходит для однофазных сетей - требует именно 380 В трёхфазного напряжения;
• Степень защиты IP20 - нельзя устанавливать вне шкафа или во влажной среде;
• Максимальный ток 4 А - не допускается подключение двигателей выше 1.5 кВт даже при низкой нагрузке;
• Отсутствие интерфейсов связи - нет RS-485, Modbus или аналоговых входов, поэтому не подходит для сложных систем автоматизации без внешних модулей.

Примеры использования

• Вентиляционная система - регулирование скорости вентилятора в зависимости от температуры;
• Насосная станция - плавное увеличение давления при запуске и снижение расхода ночью;
• Ленточный конвейер - изменение скорости перемещения материалов в зависимости от потока;
• Шлифовальный станок - точная настройка оборотов для разных материалов.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону;
• Используйте автономный автоматический выключатель на входе - он нужен для быстрого отключения при аварии;
• Заземление обязательно - не пропускайте подключение PE-клеммы, даже если оборудование кажется “небольшим”;
• При длительной работе на малых оборотах следите за температурой двигателя - он может недостаточно охлаждаться;
• Настройте параметры ускорения и замедления - слишком резкие изменения повредят ременные передачи или соединения.
