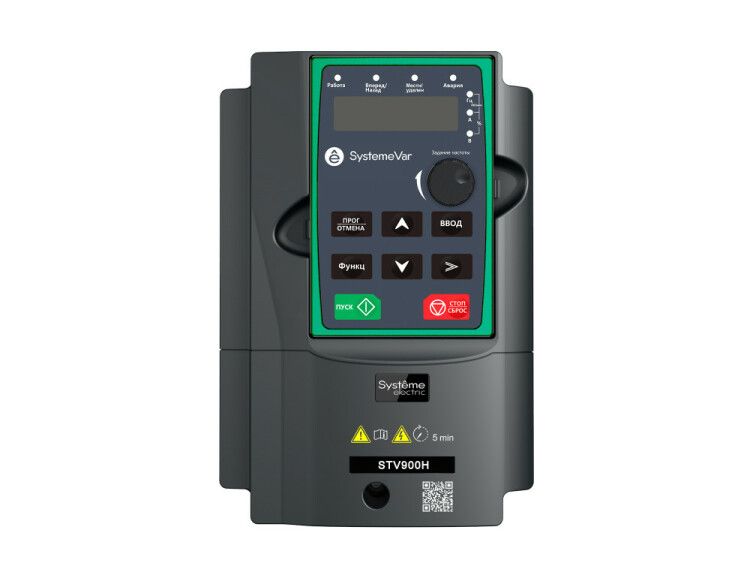

Преобразователь частоты STV900H 2.2 кВт 400В. Кран/Подъемник | STV900U22N4H SE APC

Преобразователь частоты STV900H 2.2 кВт 400В для крана/подъемника - устройство от Systeme Electric для точного регулирования скорости и момента электродвигателей кранов и подъемников. Артикул stv900u22n4h обеспечивает надежную работу в условиях промышленной среды с возможностью торможения и безопасного отключения.

Назначение и область применения

Преобразователь частоты STV900H 2.2 кВт 400В для крана/подъемника предназначен для управления асинхронными двигателями в системах грузоподъёмного оборудования: мостовые и портальные краны, электрические лебедки, подъёмники, элеваторы. Поддерживает работу в четырёх квадрантах - позволяет эффективно управлять как движением вперёд, так и рекуперацией энергии при спуске груза. Устройство оптимизировано под требования крановой автоматизации, включая точное позиционирование и безопасное отключение.

Технические характеристики

• Номинальная мощность: 2,2 кВт (G-тип - перегрузка до 150% на 60 сек, 180% на 10 сек, 200% на 1 сек)
• Выходной ток: 5 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Номинальное выходное напряжение: 400 В
• Максимальная выходная частота: 400 Гц
• Частота ШИМ: 8 кГц
• Максимальная выходная мощность при линейной нагрузке: 5 кВт
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Цифровые входы: 6
• Цифровые выходы: 2
• Аналоговые входы: 2 (например, для датчиков положения или давления)
• Аналоговый выход: 1 (для передачи сигнала состояния или температуры)
• Интерфейсы: Modbus RTU через RS-485 (1 канал)
• Встроенная функция: Safe Torque Off (STO), управление механическим тормозом
• Габариты: 126×185×186 мм
• Вес: 2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 2.2 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 2,2 кВт. Для установки требуется свободное место в шкафу с минимальным зазором 50 мм сверху и снизу для вентиляции. Монтаж выполняется на вертикальной плоскости, допускается горизонтальное расположение только при условии соблюдения требований к охлаждению. Подключение проводов - клеммные зажимы, момент затяжки 0,5–0,7 Нм. Обязательно использовать экранированные кабели для силовых цепей и сигналов, особенно при работе с Modbus. Встроенный тормозной модуль требует подключения внешнего тормозного резистора при длительном режиме торможения.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность приводов) и имеет функцию STO (Safe Torque Off), обеспечивающую немедленное отключение крутящего момента при аварийной ситуации. Это позволяет выполнять обслуживание и ремонт без риска самопроизвольного движения механизма. Применение в промышленной зоне разрешено - устройство рассчитано на работу в помещениях с контролируемой температурой и отсутствием взрывоопасной среды. Отсутствие сертификата ATEX делает его непригодным для опасных зон класса Zone 1/21.

Преимущества

• Встроенная система торможения снижает потребность во внешних компонентах
• Функция STO повышает уровень безопасности при обслуживании
• Поддержка Modbus упрощает интеграцию в системы автоматизации
• Высокая перегрузочная способность (до 200%) позволяет запускать тяжёлые грузы без скачков тока
• Компактные размеры и малый вес упрощают замену и монтаж в ограниченных пространствах
• Ручное, дистанционное и программное управление - гибкая настройка под задачи объекта

Ограничения применения

• Степень защиты IP20 исключает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках или в сырых помещениях
• Не подходит для работы с однофазными двигателями или сетями ниже 380 В
• Требуется обязательное подключение внешнего тормозного резистора при частом торможении с высокой энергией
• Отсутствуют встроенные фильтры гармоник - при использовании в чувствительных сетях может потребоваться внешний фильтр
• Не сертифицирован для взрывоопасных зон (ATEX)

Примеры использования

• Электромагнитный кран на металлургическом заводе - точное позиционирование при перемещении слитков
• Лебёдка для подъёма материалов на стройплощадке - плавный старт и остановка с предотвращением раскачивания груза
• Автоматический подъёмник для транспортировки контейнеров - работа в четырёх квадрантах с рекуперацией энергии при опускании
• Конвейерная система с вертикальным участком - контроль скорости при изменении направления движения

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя (не более 5 А) и тип подключения (звезда/треугольник)
• Настройте параметры торможения в зависимости от массы груза - слишком быстрое торможение вызывает перегрев преобразователя
• Для Modbus используйте терминирующие резисторы 120 Ом на крайних устройствах сети
• При установке в шкафу обеспечьте принудительную вентиляцию, особенно при работе на 80–100% нагрузки
• Запишите все настроенные параметры - они сохранятся при отключении питания, но потеряются при сбросе до заводских значений
• Проверяйте состояние клемм каждые 6 месяцев - вибрация от крана может ослабить соединения
