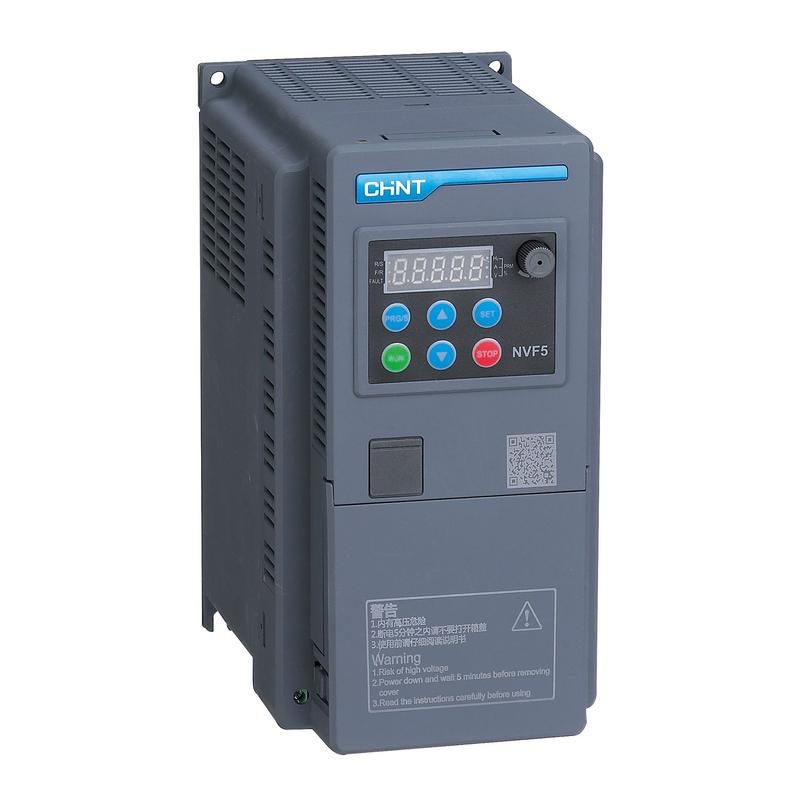

Преобразователь частоты NVF5-2.2/TS4-B 2.2кВт, 380В 3Ф, перегрузка 150% | 201997 CHINT

Преобразователь частоты CHINT NVF5-2.2/TS4-B 2.2 кВт 380 В 3Ф предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Благодаря компактным размерам и высокой надёжности, он легко интегрируется в оборудование малой и средней мощности, особенно там, где важна экономичность и стабильность работы.

Назначение и область применения

Преобразователь частоты CHINT NVF5-2.2/TS4-B управляет скоростью вращения двигателя за счёт изменения частоты и напряжения на выходе. Это позволяет плавно запускать и останавливать оборудование, снижать энергопотребление и продлевать срок службы механических узлов.

Подходит для использования в системах кондиционирования, водоснабжения, охлаждения, упаковочных машинах, фасовочных линиях, конвейерах и других устройствах, требующих регулирования скорости. Особенно эффективен там, где нагрузка меняется - например, насосы с переменным расходом или вентиляторы с дроссельным управлением.

Технические характеристики

• Мощность: 2,2 кВт - соответствует двигателям до этого значения;
• Напряжение питания: 380 В +-10% - работает от стандартной трёхфазной сети;
• Выходное напряжение: до 380 В - адаптируется под двигатель без потерь;
• Номинальный выходной ток: 5 А - максимальный постоянный ток, который может выдавать преобразователь;
• Перегрузочная способность: 150% на 60 секунд - позволяет кратковременно перегружать двигатель при пуске или изменении режима;
• Количество фаз: 3 - рассчитан исключительно на трёхфазные двигатели;
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требуется установка в закрытом щите.

Совместимость и монтаж

Преобразователь частоты NVF5-2.2/TS4-B совместим с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения используются клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно соблюдайте полярность и используйте автоматический выключатель перед входом.

Установка возможна только внутри электрошкафа с достаточным охлаждением. Монтаж выполняйте на вертикальной поверхности, избегая прямого попадания воды, масла и пыли. Кабели питания и управления рекомендуется прокладывать отдельно, чтобы минимизировать помехи.

Безопасность и стандарты

Изделие соответствует требованиям международных норм безопасности IEC 61800-5-1 и EN 61800-3. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренне. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных зон.

Преимущества

• Бездатчиковый векторный контроль - обеспечивает точную работу даже при слабой нагрузке, без необходимости установки энкодера;
• Малые габариты и вес - удобен для компактных шкафов и ограниченных пространств;
• Лёгкая настройка - базовые параметры задаются через кнопки на лицевой панели без ПК;
• Энергоэффективность - снижает потребление на 20–40% по сравнению с клапанами или реостатами;
• Плавный пуск - исключает ударные нагрузки на ремни, муфты и валы.

Ограничения применения

• Не применяется в однофазных сетях - требует именно 380 В трёхфазного напряжения;
• IP20 не допускает открытую установку - обязательно помещать в закрытый корпус с вентиляцией;
• Не подходит для экстремальных температур ниже –10 C и выше +50 C;
• Не предназначена для работы с синхронными двигателями, шаговыми или постоянного тока;
• Запрещено использовать в помещениях с повышенной влажностью, наличием агрессивных паров или пыли без дополнительной защиты.

Примеры использования

• Насосы в системах водоснабжения зданий - плавное регулирование давления;
• Вентиляторы кондиционеров - снижение шума и энергопотребления ночью;
• Конвейеры на пищевых линиях - точная скорость движения упаковки;
• Циркулярные пилы и шлифмашины - контроль оборотов при смене материала;
• Лифтовые системы и транспортеры в логистических центрах - мягкий старт и остановка.

Практические советы

• Выбирайте преобразователь с запасом по току - если двигатель близок к пределу 5 А, лучше взять модель на 3 кВт;
• Обязательно проверьте посадочные размеры перед монтажом - корпус NVF5 имеет стандартизированную форму, но требует свободного места вокруг для теплоотвода;
• Настройте параметры пуска (время разгона, торможения) под конкретную нагрузку - слишком быстрый старт вызывает скачки тока;
• Рекомендовано подключение входного реактора при длинных кабелях (>30 м) - снижает импульсные помехи;
• При длительной работе на низких оборотах - контролируйте температуру двигателя, так как его встроенный вентилятор может недостаточно охлаждать.
