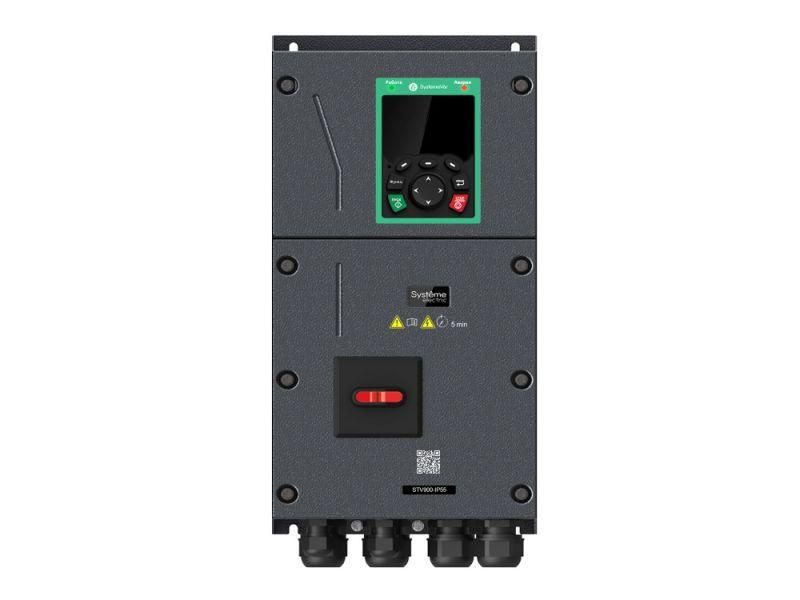

Преобразователь частоты STV900 G-тип: 4.0 кВт (P-тип: 5.5 кВт) 400В IP55 | STV900U40N4-IP55 SE APC

Преобразователь частоты STV900 4.0 кВт 400В IP55 SE (P-тип: 5.5 кВт) предназначен для точного регулирования скорости трёхфазных двигателей в промышленных системах. Бренд Systeme Electric обеспечивает надёжную работу устройства в условиях повышенной запылённости и влаги благодаря защите IP55. Артикул stv900u40n4-ip55 соответствует модели с P-типом мощности 5,5 кВт.

Назначение и область применения

Преобразователь частоты STV900 используется для управления асинхронными и синхронными электродвигателями в автоматизированных производствах. Подходит для оборудования, где требуется плавный пуск, точная скорость и энергоэффективность: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Устройство работает в четырёх квадрантах - позволяет не только ускорять, но и тормозить двигатель с рекуперацией энергии. Применяется исключительно в промышленных зонах с контролируемой средой.

Технические характеристики

• Номинальная мощность двигателя: 4 кВт (G-тип); максимальная выходная мощность: 9,5 кВт (P-тип)
• Номинальный выходной ток: 9,5 А
• Питающее напряжение: 380–440 В переменного тока, 3 фазы +-10%
• Частота сети: 50/60 Гц
• Выходная частота: до 400 Гц
• Степень защиты: IP55 - устойчив к пыли и струям воды из любого направления
• Температурный режим: от –10 C до +50 C; при температуре выше +40 C снижается допустимая нагрузка
• Несущая частота ШИМ: 4 кГц (P-тип)
• Перегрузочная способность (P-тип): 120% в течение 60 секунд
• Количество аналоговых входов: 1 (0…10 В или 4…20 мА)
• Цифровые входы: 6 (настраиваемые на 24 В постоянного тока)
• Аналоговый выход: 1 (0…10 В или 4…20 мА)
• Цифровой выход: 1 (реле, 250 В/5 А)
• Интерфейсы: один порт RS-485 с модбас RTU
• Управление: скалярное и векторное (с обратной связью и без)
• Защита: встроенный STO (Safe Torque Off), уровень SIL2
• Фильтр ЭМС: класс C3, соответствие EN 61800-3
• Покрытие печатных плат: класс 3C2, EN 60721-3-3
• Габариты: 196×260,5×403 мм
• Вес: 7 кг

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 4 кВт. Для подключения требуются три фазы 380–440 В и заземление. Монтаж выполняется на вертикальной поверхности с минимальным зазором 100 мм сверху и снизу для вентиляции. Клеммы для силовой части и управления расположены сбоку - доступны после снятия крышки. Встроенный рубильник позволяет полностью отключить питание без внешних аппаратов. Для установки в шкафах учтите габариты и необходимый тепловой зазор. Расширение функционала возможно через три слота: можно установить карты энкодера, дополнительные I/O, PLC или источник 24 В DC для управления.

Безопасность и стандарты

• Встроенная функция STO (Safe Torque Off) - безопасное отключение крутящего момента, соответствует уровню SIL2
• Электромагнитная совместимость: класс C3 по EN 61800-3 - подходит для промышленных объектов без дополнительных фильтров
• Покрытие плат - класс 3C2 по EN 60721-3-3 - устойчиво к конденсации, соляному туману и химическим воздействиям
• Гарантия: 24 месяца

Преимущества

• Встроенные элементы: тормозной прерыватель, ЭМС-фильтр, рубильник - экономят место в шкафу и снижают стоимость системы
• Поддержка двух типов управления - скалярное для простых задач, векторное для высокой точности
• Модульная архитектура: возможность расширения через слоты позволяет адаптировать устройство под конкретную задачу
• Работает с синхронными двигателями - расширяет возможности для сервоприводов
• Коммуникация Modbus RTU - легко интегрируется в существующие системы автоматизации

Ограничения применения

• Не предназначен для работы вне помещений - IP55 не защищает от прямого дождя или длительного контакта с водой
• При температуре выше +40 C необходимо снижать нагрузку - возможен аварийный отказ при перегреве
• Мощность 4 кВт - не подходит для двигателей более 5,5 кВт даже при P-типе, поскольку он рассчитан на кратковременную перегрузку
• Нет встроенного тормозного резистора - для активного торможения требуется внешний резистор
• Один аналоговый выход - недостаточно для сложных систем с несколькими сигналами обратной связи

Примеры использования

• Конвейерная линия с изменяемой скоростью перемещения материалов
• Вентиляционная система с автоматической регулировкой по давлению
• Насосная станция с плавным пуском и защитой от гидроудара
• Обрабатывающий центр с векторным управлением шпинделя
• Автоматический станок с использованием энкодерной карты для замкнутого контура

Практические советы

• Выбирая преобразователь частоты STV900, проверьте посадочные размеры и глубину шкафа - корпус выступает на 403 мм
• Для долгой службы используйте принудительную вентиляцию, особенно при работе при +40 C и выше
• Настройку параметров лучше выполнять через интерфейс Modbus - удобнее и точнее, чем ручной ввод
• Если нужна работа с энкодером - сразу закажите соответствующую карту расширения
• При подключении к сети с нестабильным напряжением (ближе к пределу +-10%) рекомендуется установить стабилизатор
• Запрещено использовать устройство в взрывоопасных зонах - нет соответствующих сертификатов ATEX
