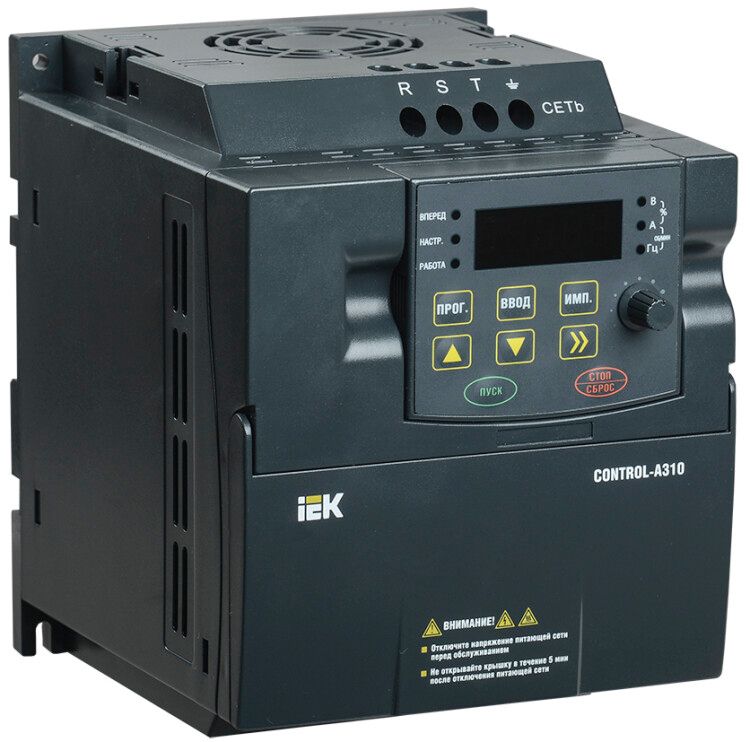

Преобразователь частоты CONTROL-A310 380В, 3Ф 1,5 kW 3,7A | CNT-A310D33V015TEZ IEK

Преобразователь частоты CONTROL-A310 380В, 3 фазы 1,5 кВт 3,7А - устройство для точного регулирования скорости асинхронных двигателей в промышленных и коммерческих системах. Бренд IEK (ИЭК) и артикул cnt-a310d33v015tez обеспечивают совместимость с типичными задачами автоматизации на базе DIN-рейки.

Назначение и область применения

Преобразователь частоты CONTROL-A310 предназначен для управления асинхронными двигателями переменного тока путём изменения частоты и напряжения питания. Подходит для оборудования, где требуется плавный запуск, регулирование скорости или энергосбережение: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Применяется в промышленности, ЖКХ, торговых центрах и объектах с ограниченным пространством.

Технические характеристики

• Номинальная входная мощность: 1,5 кВт
• Входное сетевое напряжение: 400 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 380 В
• Номинальный выходной ток: 3,7 А
• Максимальная выходная частота: 3200 Гц
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Диапазон рабочих температур: от –10 C до +40 C
• Климатическое исполнение: УХЛ3.1 - для помещений с умеренным климатом и повышенной влажностью
• Тип преобразования: непосредственный - без промежуточного звена постоянного тока
• Поддержка ПИД-регулятора - для замкнутых систем управления (например, давление, уровень)
• Встроенные реле: “виртуальные” - программируемые логические выходы
• Интерфейсы: один порт RS-485 с протоколом MODBUS RTU
• Поддержка энкодера - для обратной связи по положению/скорости
• Дисплей: да - русифицированный, показывает параметры работы
• Максимальное сечение кабеля: 2,5 мм2 - для силовых и управляющих проводов
• Способ задания параметров: ручной через кнопки на панели
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 монтируется на DIN-рейку или крепится на монтажную плату. Для подключения используются клеммы, рассчитанные на кабель до 2,5 мм2. Обязательно соблюдать полярность и фазы при подключении к сети и двигателю. Панель управления съемная - позволяет вынести её на удобное место, сохранив основной модуль в щите. Совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Не подходит для синхронных, коллекторных или однофазных двигателей.

Безопасность и стандарты

Преобразователь имеет встроенную защиту электродвигателя - от перегрева, перегрузки, заклинивания, потери фазы и перенапряжения. Максимальная кратковременная перегрузка - до 180%. Наличие встроенного DC-дросселя снижает помехи в сети (на некоторых версиях). Соответствует требованиям к промышленному оборудованию, но не предназначен для взрывоопасных сред. IP20 не допускает использование вне электрошкафа.

Преимущества

• Компактный корпус - экономит место в шкафах управления
• Съёмная русифицированная панель - удобно настраивать и обслуживать
• MODBUS RTU - легко интегрируется в системы автоматизации
• PID-регулятор - позволяет точно поддерживать заданные параметры (давление, температура, уровень)
• Работа в четырёх квадрантах - поддерживает рекуперацию энергии при торможении
• Насосный режим - оптимизирует работу насосов, снижая износ и расход энергии
• Контроль расстояния перемещения - для позиционирования с использованием энкодера

Ограничения применения

• Не работает при температурах ниже –10 C и выше +40 C - требует обогреваемого или охлаждаемого шкафа в экстремальных условиях
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Максимум 2,5 мм2 - не подходит для больших сечений; при необходимости - использовать внешние контакторы
• Нет встроенного тормозного резистора - для быстрого торможения нужен внешний элемент
• Ручное управление - не поддерживает удалённую настройку без внешнего контроллера
• DC-дроссель есть не на всех версиях - проверить конкретный артикул перед заказом

Примеры использования

• Вентиляция в офисном здании - плавное изменение оборотов в зависимости от нагрузки
• Циркуляционный насос в системе отопления - работа в насосном режиме с ПИД-регулированием
• Конвейер на пищевом производстве - точное позиционирование с помощью энкодера
• Компрессор воздуха - снижение пиковой нагрузки за счёт мягкого пуска
• Фрезерный станок - управление скоростью шпинделя по программе

Практические советы

• Перед первым запуском обязательно настроить параметры двигателя (мощность, ток, число пар полюсов) - неверные данные вызывают перегрев или отказ
• Используйте фильтры EMI при наличии чувствительной аппаратуры рядом - даже с дросселем возможны помехи
• При работе с энкодером - используйте экранный кабель и заземлить экран на одном конце
• Для долгой службы - не забывайте про вентиляцию вокруг устройства; минимум 5 см свободного пространства сверху и с боков
• При монтаже на DIN-рейку - затягивайте крепления равномерно, чтобы не деформировать корпус
• Запомните: CONTROL-A310 - это не универсальный преобразователь. Он эффективен именно там, где важны компактность, простота настройки и базовая автономность.
