Плата расширения входов/выходов 2DI 1VF 1FM RS485 Modbus ONI EC-A150-IO IEK

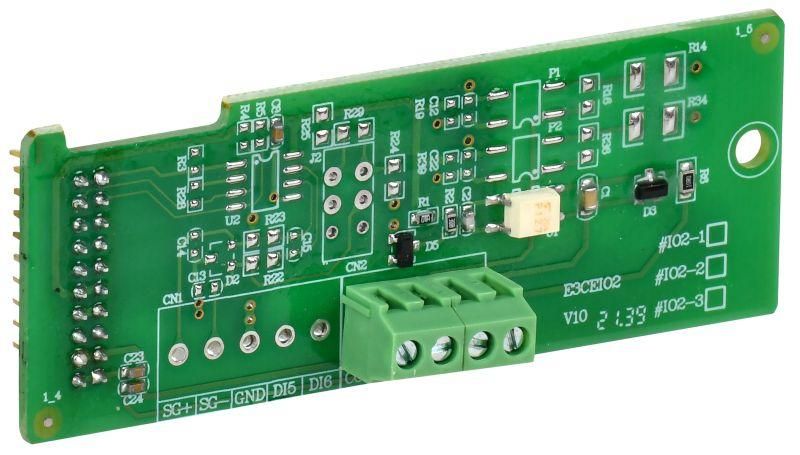

Плата расширения входов/выходов 2DI 1VF 1FM, RS485 Modbus ONI - компактное устройство для увеличения количества сигналов управления у частотного преобразователя А150 от ONI. Устанавливается напрямую на плату контроллера, обеспечивая подключение датчиков, кнопок и исполнительных механизмов без внешних модулей.

Назначение и область применения

Плата расширения 2DI 1VF 1FM, RS485 Modbus ONI предназначена для расширения функционала частотного преобразователя А150. Она позволяет подключить два дискретных сигнала, один аналоговый вход для считывания показаний с датчиков (например, температуры или давления), один аналоговый выход для управления внешним оборудованием (например, клапаном или сервоприводом) и реализовать связь по протоколу Modbus RTU через интерфейс RS485. Подходит для автоматизации станков, насосных систем, конвейеров и других объектов, где требуется точный контроль и интеграция в SCADA-системы.

Технические характеристики

• Цифровые входы (DI): 2 шт. - оптопара, совместимы с DC 24 В, допускают подключение кнопок, концевиков, датчиков наличия
• Аналоговый вход (VF): 1 шт. - входной ток 4–20 мА или напряжение 0–10 В, разрешение 12 бит
• Аналоговый выход (FM): 1 шт. - выходной ток 4–20 мА, нагрузка до 500 Ом
• Интерфейс связи: RS485, протокол Modbus RTU, скорость передачи до 115,2 кбит/с
• Питание: от шины постоянного тока частотного преобразователя А150 (не требует отдельного источника)
• Габариты: соответствуют форм-фактору слота A150, не выступает за корпус устройства

Совместимость и монтаж

Плата расширения 2DI 1VF 1FM, RS485 Modbus ONI совместима исключительно с частотными преобразователями серии А150 от ONI. Монтируется в специальный слот на задней панели контроллера - без проводов, просто вставляется и фиксируется механически. После установки необходимо настроить адрес Modbus и тип сигналов через меню HMI преобразователя. Нельзя использовать с другими моделями ПЧ, даже от того же бренда.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC 61800-5-1 для силовой электроники. Защита от переполюсовки и импульсных помех реализована на уровне схемы. Электромагнитная совместимость соответствует EN 61000-6-2 (промышленная среда).

Преимущества

• Не требует внешнего питания - питается от самого ПЧ А150
• Минимальные затраты на монтаж - нет необходимости в клеммниках, кабелях и дополнительных корпусах
• Высокая надёжность - все соединения внутри герметизированного модуля, нет контактных площадок на открытой плате
• Поддержка стандарта Modbus - легко интегрируется в существующие системы автоматизации

Ограничения применения

• Работает только с ПЧ А150 от ONI - несовместима с другими моделями, включая A100, A200 и аналоги от других производителей
• Аналоговый выход ограничен нагрузкой 500 Ом - не подходит для длинных линий или высоких сопротивлений
• Не имеет защиты от перенапряжения на входах - рекомендуется применять гальванопары или ограничители при работе в условиях сильных помех
• Нет встроенного экрана или индикации состояния - диагностика возможна только через программное обеспечение ПЧ

Примеры использования

• На конвейере: DI - датчики положения детали; VF - термодатчик температуры материала; FM - управление воздушным заслоном
• В насосной станции: DI - аварийные кнопки останова; VF - датчик уровня воды; FM - регулировка скорости второго насоса
• В системе HVAC: DI - состояние фильтра; VF - датчик влажности; FM - управление сервоприводом клапана

Практические советы

• Перед установкой убедитесь, что ПЧ А150 выключен и отключен от сети - плата не заменяет предохранитель
• При использовании аналогового входа выбирайте тип сигнала (ток/напряжение) в настройках ПЧ - неверный выбор приведёт к некорректным показаниям
• RS485-линию лучше экранировать и заземлять на одном конце - это снижает влияние помех в промышленной среде
• Запомните адрес Modbus, который назначен плате - он нужен для настройки хост-системы (SCADA, PLC)
• Не используйте эту плату в качестве основного элемента управления - она лишь расширяет возможности ПЧ, не заменяя полноценный контроллер
