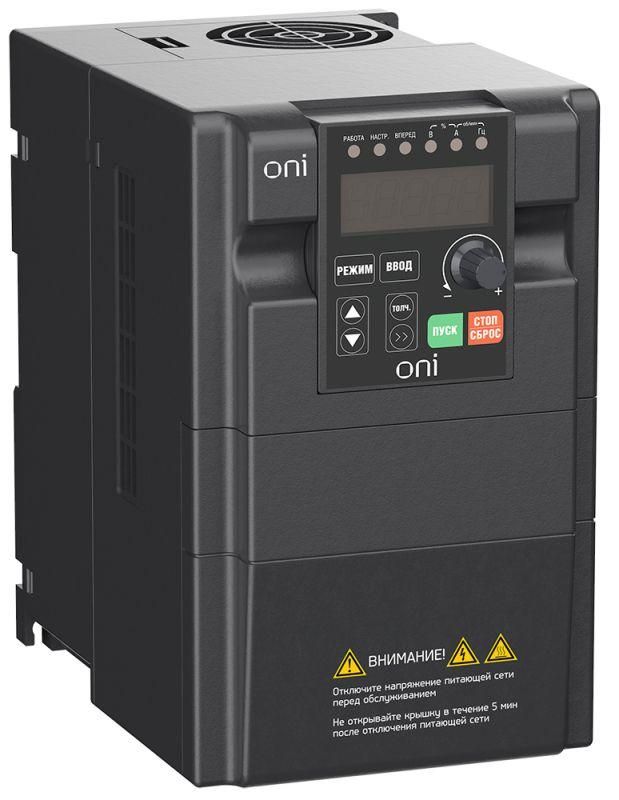

Преобразователь частоты A150 220В 1Ф 2,2кВт 10А со встроенным тормозным модулем | A150-21-22NT ONI IEK

Преобразователь частоты ONI A150-21-22NT - устройство для регулирования скорости однофазных и трёхфазных двигателей на базе бытовой сети 220 В, оснащённое встроенным тормозным модулем для эффективного торможения. Подходит для промышленных и коммерческих объектов, где требуется точный контроль над оборудованием.

Назначение и область применения

Преобразователь частоты ONI A150-21-22NT предназначен для управления асинхронными двигателями переменного тока. Он позволяет плавно изменять скорость вращения двигателя, снижая энергопотребление и износ оборудования. Особенно эффективен в системах вентиляции, кондиционирования, насосах и малых конвейерах. Благодаря встроенному тормозному модулю, подходит для нагрузок с частым торможением - например, в установках дымососов до 15 кВт. Также используется там, где необходимо запитать трёхфазный двигатель от обычной однофазной сети 220 В в схеме «треугольник».

Технические характеристики

• Сетевое напряжение: 220 В, одна фаза
• Номинальная выходная мощность: 2,2 кВт
• Номинальный выходной ток: 10 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами, например, шпинделями или вентиляторами
• Максимальное выходное напряжение: 230 В
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Встроенный тормозной модуль: да - обеспечивает торможение двигателя без внешних резисторов
• Интерфейс связи: Modbus RTU - возможность интеграции в автоматизированные системы через последовательную линию
• Управление: ручное (панель), дистанционное (кнопки, потенциометр), сетевое (Modbus)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI A150-21-22NT совместим с трёхфазными асинхронными двигателями мощностью до 2,2 кВт, рассчитанными на напряжение 220–230 В. Для работы в однофазной сети 220 В двигатель должен быть подключен по схеме «треугольник». Устройство имеет клеммы для подключения питания L/N, выхода U/V/W, сигнальных цепей и тормозного резистора (внутренний уже установлен). Монтаж выполняется в электрическом шкафу с достаточным охлаждением - не допускается установка рядом с источниками тепла. Кабели питания и управления следует прокладывать отдельно, чтобы исключить помехи. Обязательно соблюдайте полярность при подключении входа.

Безопасность и стандарты

Преобразователь частоты ONI A150-21-22NT соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP20 ограничивает использование только внутри помещений. Наличие встроенного тормозного модуля исключает необходимость подключения внешнего резистора, что снижает риск перегрева и повреждения изоляции. Работа устройства контролируется микроконтроллером - предусмотрены защиты от перегрузки, перегрева, короткого замыкания и потери фазы на выходе.

Преимущества

• Встроенный тормозной модуль экономит место и упрощает монтаж - не нужен внешний резистор
• Выходная частота до 600 Гц - поддерживает высокоскоростные задачи, недоступные для стандартных преобразователей (обычно 400–500 Гц)
• Подключение трёхфазного двигателя к одной фазе 220 В - расширяет возможности ремонта и модернизации старого оборудования
• Modbus-интерфейс - легко интегрируется в SCADA и PLC-системы
• Компактные габариты - удобен для установки в ограниченном пространстве

Ограничения применения

• Не предназначена для работы во влажных, пыльных или открытых помещениях - IP20 не обеспечивает защиту от воды и пыли
• Не подходит для двигателей выше 2,2 кВт - превышение нагрузки вызывает аварийное отключение
• Только для однофазной сети 220 В - нельзя использовать с трёхфазным питанием
• Тормозной модуль рассчитан на кратковременные торможения - длительное торможение может вызвать перегрев
• Отсутствие порта RS-485 - нельзя подключить несколько устройств по шине без дополнительных переходников

Примеры использования

• Вентиляция в офисах, торговых центрах - плавный запуск и регулирование оборотов в зависимости от температуры
• Дымососы в кухнях ресторанов - торможение после выключения предотвращает обратный поток
• Насосы для подачи воды в системах горячего водоснабжения - снижение расхода энергии при низкой нагрузке
• Оборудование мастерских: шлифовальные станки, мини-конвейеры - управление скоростью по технологии оператора
• Замена старого реле-регулятора на современный привод - сохранение существующего трёхфазного двигателя при переходе на однофазную сеть

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя (2,2 кВт, 10 А) и схему подключения - «треугольник» для 220 В
• Настройте параметры торможения в меню: время и уровень тормозного момента - слишком агрессивное торможение может повредить механику
• Используйте фильтры EMI на входе, если есть чувствительная аппаратура поблизости - даже при наличии внутреннего фильтра помехи могут возникать
• При работе с Modbus - используйте экранированный кабель, заземлите экран с одной стороны
• Не открывайте корпус во время работы - даже при отключённом питании конденсаторы могут держать заряд
• Проверяйте температуру корпуса каждые 2–3 часа при первой эксплуатации - если нагрев превышает 50 C, увеличьте вентиляцию
