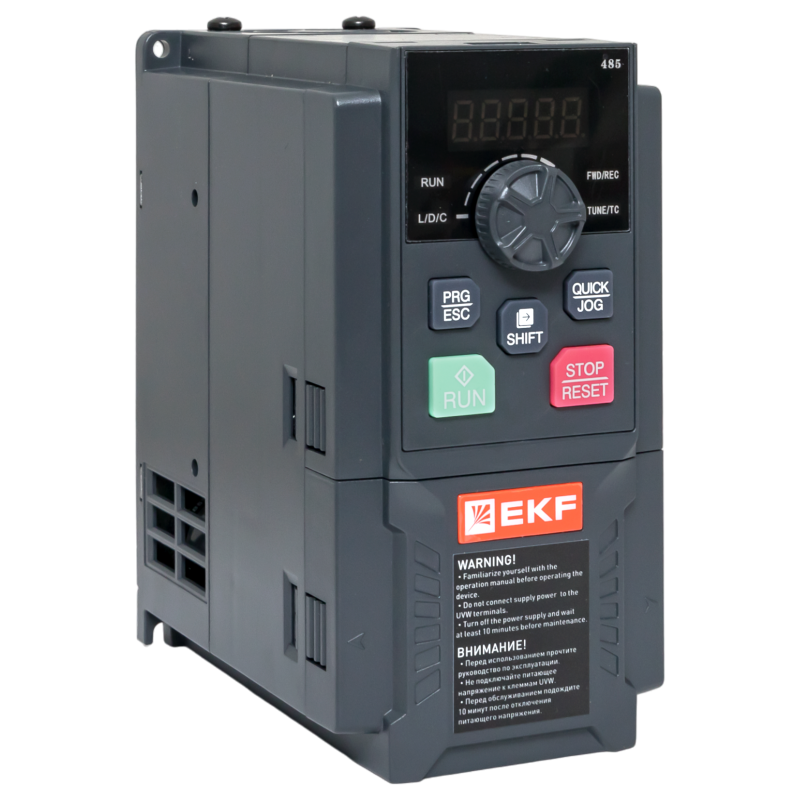

Преобразователь частоты PRO-Drive PD-150-FC-1K5-21-B |PD-150-FC-1K5-21-B|EKF

Частотный преобразователь PD-150-FC-1K5-21-B от EKF предназначен для плавного регулирования скорости трёхфазных электродвигателей до 1,5 кВт в сетях 220 В. Устройство подходит для автоматизации станков, насосов, вентиляторов и других механизмов, где важна точная управляемость оборотов.

Назначение и область применения

PD-150-FC-1K5-21-B используется для управления электродвигателями переменного тока, позволяя изменять скорость вращения вала в зависимости от технологических требований. Это особенно важно там, где требуется экономичная работа - например, при снижении нагрузки в ночное время или при необходимости точной настройки потока жидкости или воздуха. Применяется в системах кондиционирования, пищевой промышленности, логистике, на конвейерах и в оборудовании с циклическими режимами работы.

Технические характеристики

• Сетевое напряжение: 190–260 В (однофазное питание)
• Выходная мощность: до 1,5 кВт
• Выходное напряжение: до 230 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Работает с частотой сети 50/60 Гц
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов старта/стоп
• Цифровые выходы: 3 - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы/выходы: по 2 - для подключения датчиков давления, температуры или задания скорости через потенциометр
• Интерфейс RS-485: 1 - для связи с PLC, HMI или SCADA-системами
• Поддержка протокола MODBUS RTU - возможность интеграции в промышленную сеть
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не для открытых помещений

Совместимость и монтаж

PD-150-FC-1K5-21-B совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт, рассчитанных на 230 В. Для однофазного питания необходимо использовать двигатель с рабочим конденсатором или специальный тип, поддерживающий работу от одной фазы. Монтаж выполняется на DIN-рейку 35 мм. Подключение проводов - клеммы с зажимами; рекомендуется использовать медные жилы сечением 0,75–2,5 мм2. Кабель питания и кабель двигателя следует прокладывать отдельно, чтобы избежать помех. Обязательно соблюдать полярность при подключении входа и выхода.

Безопасность и стандарты

PD-150-FC-1K5-21-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Устройство имеет внутреннюю защиту от перегрузки, перегрева, короткого замыкания и просадки напряжения. Напряжение питания допускает колебания +-15%, что повышает надёжность в условиях нестабильной сети.

Преимущества

• Управление с помощью одного устройства - и частота, и момент, и логика в одном корпусе
• Гибкая настройка через цифровые и аналоговые каналы - можно реализовать сложные алгоритмы без внешнего контроллера
• MODBUS и RS-485 позволяют легко встроить преобразователь в существующую автоматизированную систему
• Непосредственный тип преобразования снижает габариты и стоимость по сравнению с двухзвенными моделями
• Пять цифровых входов дают возможность подключить несколько внешних команд - аварийный стоп, реверс, переключение скоростей

Ограничения применения

• Не предназначен для работы в помещениях с повышенной влажностью, запылённостью или агрессивной средой - степень защиты IP20 требует установки в шкафу
• Не подходит для двигателей выше 1,5 кВт - возможен перегрев и отказ
• Не работает с синхронными двигателями, шаговыми или серводвигателями - только с асинхронными
• При работе от однофазной сети максимальная мощность двигателя снижается - не стоит подключать 1,5 кВт мотор без проверки его совместимости
• Не имеет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор

Примеры использования

• Вентиляция в производственных цехах - плавное увеличение/снижение оборотов в зависимости от температуры
• Насосы для перекачки воды или химикатов - регулировка расхода по давлению в трубопроводе
• Ленточные конвейеры - согласование скорости с производительностью участка
• Фрезерные и токарные станки - точная настройка оборотов для разных материалов
• Автоматические линии упаковки - синхронизация движения с другими узлами через MODBUS

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит эффективность и снизит риск перегрева
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) установите выходной дроссель для подавления импульсных помех
• Для работы с датчиками используйте экранированные кабели и заземлите экран с одной стороны
• Если вы используете PD-150-FC-1K5-21-B в системе с несколькими устройствами - настройте уникальные адреса MODBUS для каждого
• Не забудьте про тепловую нагрузку - в закрытом шкафу необходима принудительная вентиляция при длительной работе на пределе мощности
• Запомните: этот преобразователь - не источник бесперебойного питания. Отключайте его при длительных перебоях в сети
