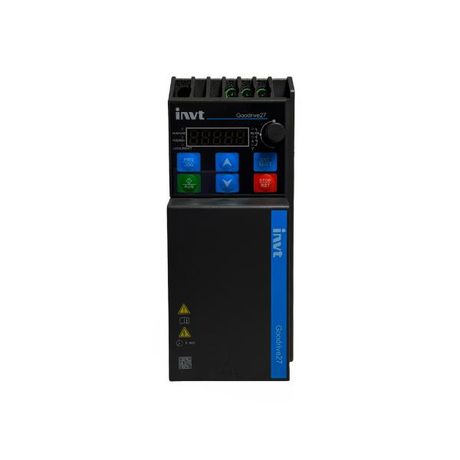

Преобразователь частоты GD27-1R5G-S2-B 1.5кВт 220В INVT 11001-02650

Преобразователь частоты 1.5кВт 220В GD27-1R5G-S2-B INVT предназначен для регулирования скорости вращения асинхронных двигателей переменного тока на напряжение 220 В. Модель подходит для автоматизации насосов, вентиляторов, компрессоров и других устройств с постоянной или изменяемой нагрузкой.

Назначение и область применения

Преобразователь частоты 1.5кВт 220В GD27-1R5G-S2-B INVT позволяет плавно управлять оборотами двигателя, снижая энергопотребление и износ оборудования. Он используется там, где требуется точная настройка скорости - например, в системах водоснабжения, кондиционирования, пищевой промышленности и на конвейерах. Подходит для однофазных сетей 220 В +-10%, что делает его удобным для малых предприятий и объектов без трёхфазного питания.

Технические характеристики

• Мощность: 1.5 кВт - рассчитан на двигатели до этой мощности;
• Напряжение питания: 220 В (однофазный вход);
• Выходное напряжение: до 220 В переменного тока, адаптированное под двигатель;
• Частота выхода: 0–400 Гц - обеспечивает широкий диапазон регулирования скорости;
• Защита корпуса: IP20 - подходит для установки внутри щита, не предназначена для открытой среды;
• Управление: кнопочное на лицевой панели + возможность внешнего управления через терминалы;
• Работа при температуре: от –10C до +50C - требует хорошего проветривания.

Совместимость и монтаж

Преобразователь частоты 1.5кВт 220В GD27-1R5G-S2-B INVT совместим с большинством стандартных асинхронных двигателей 220 В, мощностью до 1.5 кВт. Для подключения используются клеммы L1/N (вход), U/V/W (выход к двигателю), а также заземляющий контакт PE. Установка обязательна в закрытом электрощите с принудительной вентиляцией. Кабели должны быть защищены от перегрева - рекомендуется использовать медные жилы сечением не менее 2.5 мм2 для фаз и 1.5 мм2 для заземления. Не допускается подключение к генераторам или источникам с высоким уровнем гармоник без фильтров.

Безопасность и стандарты

Преобразователь частоты 1.5кВт 220В GD27-1R5G-S2-B INVT соответствует требованиям EN 61800-5-1 и EN 61800-3 - обеспечен уровень EMC и безопасность при работе. Встроенная защита от перегрузки, перепадов напряжения, перегрева и короткого замыкания. Наличие функции быстрого торможения (для некоторых модификаций) требует подключения тормозного резистора при больших инерционных нагрузках.

Преимущества

• Энергоэффективность: снижение потребления на 20–50% по сравнению с механическими способами регулирования;
• Плавный пуск: исключает ударные нагрузки на механизм и сеть;
• Простая настройка: базовые параметры задаются через меню на дисплее без ПК;
• Компактный размер: легко помещается в типовой шкаф управления;
• Поддержка нескольких режимов управления: частотный, напряжения, PID-регулирование.

Ограничения применения

• Не работает от трехфазного входа - только от сети 220 В однофазной;
• Не подходит для двигателей свыше 1.5 кВт - возможен перегрев и отказ;
• Запрещено использование во взрывоопасных зонах - класс защиты IP20 недостаточен;
• Не рекомендован для работы при температуре ниже –10C или выше +50C без дополнительного охлаждения;
• Требуется выделенная цепь питания - нельзя подключать параллельно другим мощным приборам без фильтров.

Примеры использования

• Автоматизация системы подачи воды - плавное увеличение давления по запросу;
• Вентиляция в производственных помещениях - регулировка скорости в зависимости от температуры;
• Ленточные конвейеры - согласование скорости с потоком материалов;
• Насосы в системах отопления - экономичная работа в ночном режиме.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация повредит преобразователь частоты 1.5кВт 220В GD27-1R5G-S2-B INVT;
• Настройте параметры ускорения/замедления - слишком резкие изменения вызывают скачки тока;
• Используйте автономный предохранитель на входе - он защитит устройство от импульсов в сети;
• При длительной работе на низких оборотах - обязательно обеспечьте принудительное охлаждение двигателя;
• Артикул 11001-02650 - единственный идентификатор для заказа запчастей и сервиса; сохраняйте его при обращении в службу поддержки INVT.
