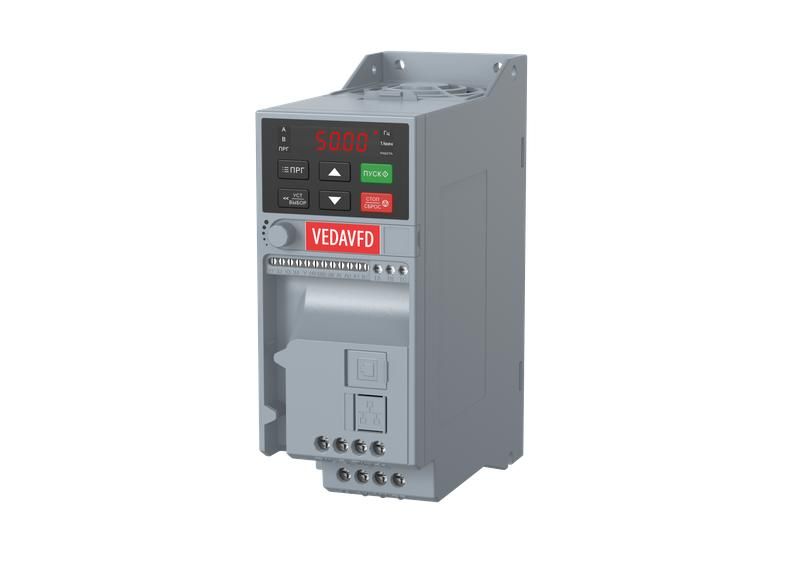

Преобразователь частоты VF-51-P1K5-0007-S2-E20-B-H вход. 220В выход. 1.5кВт 7А VEDA ABA00003

Преобразователь частоты VEDA VF-51-P1K5-0007-S2-E20-B-H предназначен для регулирования скорости трёхфазных асинхронных двигателей при питании от однофазной сети 220 В. Мощность 1,5 кВт и ток 7 А позволяют управлять двигателями средней мощности - от насосов до компактных станков. Устройство поддерживает подключение к компьютеру и промышленным сетям через Modbus, что делает его удобным для автоматизированных систем.

Назначение и область применения

Преобразователь частоты VEDA VF-51-P1K5-0007-S2-E20-B-H используется для плавного запуска, остановки и точного контроля оборотов электродвигателей. Подходит для оборудования, где важна энергоэффективность и управляемость: насосы, вентиляторы, конвейеры, малые станки, компрессоры. Применяется там, где требуется переход с однофазной сети 220 В на трёхфазный двигатель без замены самого двигателя.

Технические характеристики

• Номинальный выходной ток: 7 А
• Выходная мощность: 1,5 кВт (максимальная также 1,5 кВт - перегрузка недоступна)
• Выходное напряжение: до 480 В (возможно управление двигателями на 380–400 В)
• Работа в четырёх квадрантах: да - позволяет рекуперировать энергию при торможении
• Защита корпуса: IP20 - только против доступа к токоведущим частям, не защищён от пыли и влаги
• Цифровые входы: 1 шт. - для старта/стоп, изменения направления
• Цифровые выходы: 4 шт. - сигнализация состояния, аварии, готовности
• Аналоговые входы: 1 шт. - для внешнего задания скорости (например, от потенциометра или ПЛК)
• Аналоговый выход: 1 шт. - для передачи показаний (частота, ток, температура)
• Интерфейсы: один порт RS-485 (Modbus RTU), USB-порт отсутствует
• Управление: источник напряжения (V/f и vector control)

Совместимость и монтаж

Преобразователь частоты VEDA VF-51-P1K5-0007-S2-E20-B-H рассчитан на подключение к однофазной сети 220 В +-10%. Выходные фазы подходят для трёхфазных двигателей мощностью до 1,5 кВт. Для монтажа необходима установка в закрытом щите с хорошей вентиляцией - из-за IP20 устройство нельзя использовать во влажной или пыльной среде. Кабели питания и управления должны быть экранированными, особенно сигналы аналоговых входов. Подключение к ПК осуществляется через RS-485 с использованием адаптера USB-to-RS485 (не встроено). Настройка выполняется через программное обеспечение производителя или терминал с Modbus.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного электрооборудования. Отсутствие встроенного USB и PROFINET указывает на ориентацию на базовые системы автоматизации. Наличие Modbus обеспечивает совместимость с большинством ПЛК и SCADA-систем. Работа в четырёх квадрантах требует наличия тормозного резистора - он не встроен и должен подбираться отдельно.

Преимущества

• Поддержка работы в четырёх квадрантах - экономия энергии при торможении грузовых механизмов
• Гибкая настройка через Modbus - легко интегрируется в существующие системы автоматизации
• Однофазное питание 220 В - позволяет применять трёхфазные двигатели там, где нет трёхфазной сети
• Чёткая структура I/O - достаточное количество дискретных и аналоговых каналов для типовых задач

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от пыли, брызг, влаги
• Нет встроенного USB - для настройки нужен внешний адаптер
• Отсутствуют PROFINET и Ethernet - не подходит для современных высокоскоростных промышленных сетей
• Максимальная мощность равна номинальной - перегрузка невозможна, не подходит для импульсных нагрузок
• Требуется внешний тормозной резистор при активном торможении

Примеры использования

• Насосная станция с изменяемой подачей воды - регулировка по давлению через аналоговый вход
• Конвейер с плавным пуском и остановкой - управление по цифровому входу от кнопочной станции
• Фрезерный станок с ЧПУ - связь с контроллером через Modbus для синхронизации скорости
• Вентиляционная система в цеху - снижение потребления энергии при низкой нагрузке

Практические советы

• Выбирайте двигатель с номинальным током ≤7 А - превышение вызовет отключение по перегрузке
• При работе с длинными кабелями между преобразователем и двигателем используйте фильтры dV/dt - чтобы не повредить изоляцию обмоток
• Для торможения с рекуперацией обязательно подключите тормозной резистор - выбирайте по мощности и сопротивлению из документации VEDA
• Настройка параметров через Modbus требует знания адресов регистров - скачайте таблицу с сайта производителя
• Не забудьте заземлить корпус и экраны кабелей - это предотвращает помехи и повышает надёжность связи
