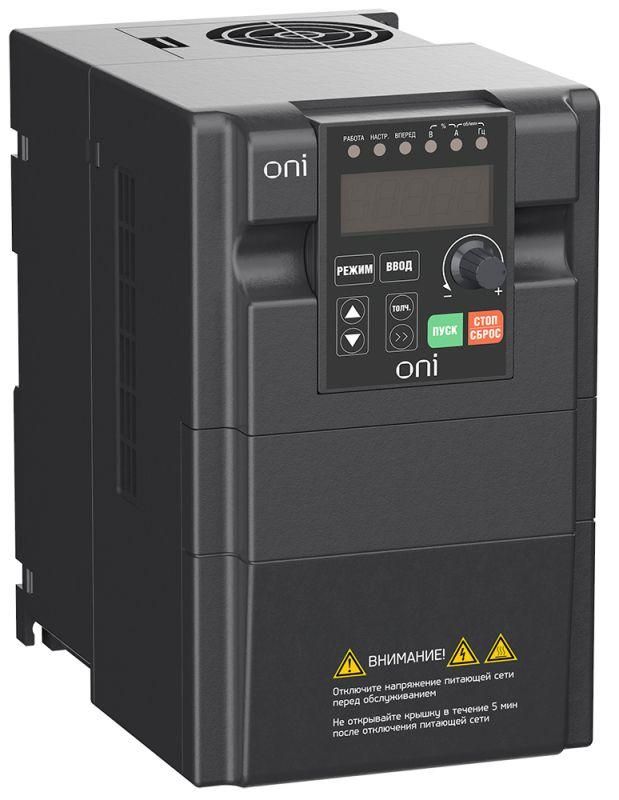

Преобразователь частоты A150 220В 1Ф 1,5кВт 7А со встроенным тормозным модулем ONI - A150-21-15NT IEK

Преобразователь частоты ONI A150-21-15NT — устройство для регулирования скорости однофазного и трёхфазного электродвигателя мощностью до 1,5 кВт на базе сети 220 В. Благодаря встроенному тормозному модулю обеспечивает эффективное торможение без внешних компонентов, что особенно важно в промышленных и коммерческих системах с частыми остановками.

Назначение и область применения

Преобразователь частоты ONI A150-21-15NT предназначен для управления асинхронными двигателями в системах, где требуется плавный запуск, точная регулировка скорости и энергоэффективное торможение. Устройство подходит для работы в промышленных, жилых и коммерческих объектах: вентиляция, кондиционирование, насосы, малые конвейеры, дымососы до 15 кВт. Особенно актуально использование в условиях, когда необходимо подключить трёхфазный двигатель к обычной однофазной сети 220 В — преобразователь позволяет работать с двигателем в схеме «треугольник» без изменения обмоток.

Технические характеристики

• Сетевое напряжение: 220 В ±10%, 50/60 Гц — работает от стандартной бытовой или промышленной однофазной сети;
• Номинальный выходной ток: 7 А — рассчитан на нагрузку до 1,5 кВт;
• Выходное напряжение: до 230 В — обеспечивает полную мощность двигателя;
• Максимальная выходная частота: 600 Гц — позволяет управлять высокоскоростными механизмами (например, шпинделями, вентиляторами);
• Встроенный тормозной модуль — снижает время остановки двигателя без необходимости подключения внешнего сопротивления;
• Интерфейс Modbus — возможность интеграции в автоматизированные системы управления через RS-485 (для этого нужен внешний адаптер);
• Степень защиты IP20 — допускает установку только внутри щитов или закрытых корпусов, не предназначено для открытого монтажа;
• Управление: ручное (на панели), дистанционное (по кнопкам) и по сетевым протоколам (Modbus RTU);
• Гарантия: 24 месяца.

Совместимость и монтаж

Преобразователь частоты ONI A150-21-15NT совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт, в том числе с классическими моделями типа МА, АИР, 4А. Для подключения используется схема «треугольник». Однофазные двигатели не поддерживаются — устройство создаёт искусственную трёхфазную сеть из одной фазы. Клеммы питания L/N и выхода U/V/W расположены на передней панели, доступны для быстрого обслуживания. Монтаж осуществляется на DIN-рейку или с помощью крепёжных отверстий в корпусе. Обязательно соблюдайте заземление и выдерживайте минимальные зазоры вокруг устройства для теплоотвода — перегрев вызывает аварийную остановку.

Безопасность и стандарты

Преобразователь частоты ONI A150-21-15NT соответствует требованиям безопасности для оборудования категории III и имеет сертификаты RoHS и CE. Защита IP20 исключает контакт с внутренними элементами, но не защищает от пыли и влаги — не используйте в сырых помещениях без дополнительной герметизации. Автоматические функции: защита от перегрузки, перегрева, короткого замыкания, потери фазы и перенапряжения.

Преимущества

• Встроенный тормозной модуль экономит место и деньги — не нужны внешние резисторы и контакторы;
• Поддержка трёхфазных двигателей на однофазной сети — решает проблему отсутствия 380 В в старых цехах или домашних мастерских;
• Компактный размер — легко помещается даже в небольшие распределительные щиты;
• Гибкое управление — можно настраивать как с панели, так и удалённо через PLC или SCADA;
• Широкий диапазон частот (до 600 Гц) — подходит для задач, требующих высокой скорости вращения.

Ограничения применения

• Не подходит для двигателей выше 1,5 кВт — превышение нагрузки вызывает отключение и повреждение;
• IP20 — нельзя использовать во влажных, пыльных или наружных условиях без дополнительного кожуха;
• Отсутствие встроенного порта RS-485 — для связи с контроллером потребуется внешний модуль-переводчик;
• Не рекомендован для постоянной работы на максимальной частоте более 90 минут без отдыха — риск перегрева;
• Требует качественного входного напряжения — скачки и помехи в сети могут вызывать сбои.

Примеры использования

• Вентиляционная система офисного здания — плавный запуск и изменение оборотов в зависимости от времени суток;
• Дымосос в котельной — быстрое торможение после отключения котла благодаря встроенному модулю;
• Лабораторный миксер — точная регулировка скорости перемешивания от 10 до 500 об/мин;
• Домашняя деревообрабатывающая станция — подключение трёхфазного двигателя 1,5 кВт к розетке 220 В без замены проводки;
• Автоматический конвейер на мини-производстве — программируемые циклы пуска/останова через Modbus.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз U/V/W — неверная последовательность меняет направление вращения;
• Настройте параметры торможения (время и уровень) в меню — слишком резкое торможение может повредить механику;
• Используйте входной фильтр или автотрансформатор, если в вашей сети часто бывают просадки напряжения;
• Для длительной работы при температуре выше +40°C увеличьте зазор вокруг преобразователя до 10 см;
• Запишите все настройки — при сбросе заводских значений они теряются; сохраняйте профили через Modbus или бумажную таблицу;
• Обязательно подключите заземление — даже при наличии встроенного тормозного модуля это критично для безопасности.
