Плата расширения входов/выходов 2DI 1RO RS485 Modbus ONI EC-A150-IO2-1 IEK

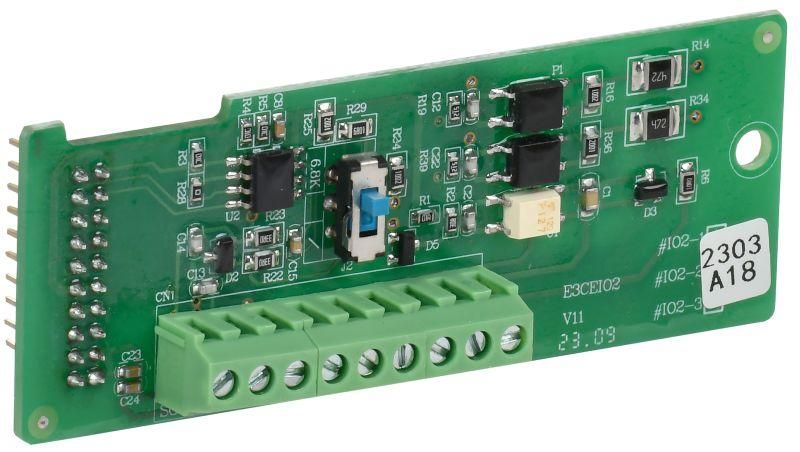

Плата расширения входов/выходов 2DI 1RO RS485 Modbus ONI (артикул ec-a150-io2-1) позволяет добавить цифровые сигналы и релейное управление к частотным преобразователям A150 через шину Modbus RTU на базе RS485. Устройство предназначено для модернизации систем автоматизации без замены основного оборудования.

Назначение и область применения

Плата расширения 2DI 1RO RS485 Modbus ONI используется для увеличения количества доступных дискретных входов и одного релейного выхода в системах управления, где установлен частотный преобразователь A150. Она не работает автономно - подключается напрямую к ПЧ A150 и расширяет его возможности за счёт передачи данных по протоколу Modbus RTU.

Подходит для задач: контроля состояния датчиков (концевиков, термостатов, кнопок), управления внешними устройствами (световые сигнализации, вентиляторы, клапаны) в промышленной автоматике, на конвейерах, насосных станциях, малых линиях производства.

Технические характеристики

• Цифровые входы: 2 шт. (DI) - оптопара, совместимы с DC 24 В, допускают подключение сухих контактов или NPN-датчиков;
• Релейный выход: 1 шт. (RO) - переключающий контакт (НО+НЗ), коммутирующая способность до 250 В~ / 5 А, 30 В~ / 5 А;
• Интерфейс связи: RS485, протокол Modbus RTU (ASCII не поддерживается);
• Питание: получает энергию от частотного преобразователя A150, внешнее питание не требуется;
• Габариты: компактная плата, рассчитана на установку внутрь корпуса ПЧ A150;
• Температурный режим: работа при температуре от –10 C до +55 C (соответствует условиям эксплуатации A150).

Совместимость и монтаж

Плата ec-a150-io2-1 совместима исключительно с частотными преобразователями серии A150 от ONI (IEK). Подключение осуществляется через специальный разъём на плате контроллера ПЧ - физически и программно. Монтаж возможен только при выключенном питании и снятой крышке корпуса ПЧ.

Не устанавливайте плату в другие модели преобразователей - даже если они имеют аналогичный форм-фактор, протокол и разъём могут отличаться.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC 61800-5-1 для силовой электроники. Защита IP20 обеспечена конструкцией корпуса ПЧ, в который она встраивается. Электромагнитная совместимость соответствует EN 61800-3.

Преимущества

• Не требует внешнего источника питания - экономит место и провода;
• Минимальная задержка передачи данных благодаря прямому подключению к процессору A150;
• Один кабель RS485 одновременно решает задачи связи и расширения ввода/вывода;
• Поддерживает два типа входов: сухие контакты и активные NPN-датчики без дополнительных резисторов.

Ограничения применения

• Не поддерживает analog-входы - только дискретные сигналы;
• Один релейный выход - недостаточно для сложных систем с множеством исполнительных элементов;
• Только Modbus RTU; несовместим с Modbus TCP, Profibus, CANopen;
• Нельзя использовать вне ПЧ A150 - плата не имеет собственного источника питания и не функционирует автономно;
• Не рекомендовано применение во взрывоопасных зонах - отсутствует сертификат Ex.

Примеры использования

• На линии сборки: DI1 - контроль наличия детали, DI2 - аварийная остановка, RO - включение светового табло “Стоп”;
• В насосной станции: DI1 - уровень воды (сухой контакт поплавка), DI2 - давление в трубе, RO - запуск резервного насоса;
• В системе вентиляции: DI1 - открытый люк, DI2 - перегрев двигателя, RO - включение экстренной вентиляции.

Практические советы

• Перед установкой проверьте версию прошивки ПЧ A150 - старые версии могут не распознавать плату ec-a150-io2-1;
• При подключении сухих контактов используйте резисторы подтяжки, если источник сигнала слабый (например, герконы);
• RS485-шину лучше делать звездой или линейной, избегайте ответвлений длиннее 1 метра;
• Адрес устройства Modbus задаётся внутри ПЧ A150 - не меняйте его вручную на плате;
• После установки платы выполните сброс настроек ПЧ и заново настройте адресацию входов/выходов в меню Modbus.
