Плата расширения входов/выходов 2DI 1RO НО НЗ RS485 Modbus ONI EC-A150-IO3-1 IEK

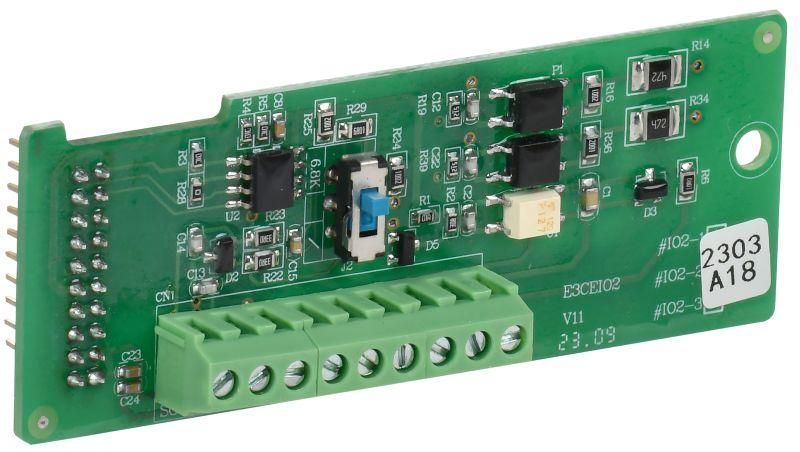

Плата расширения входов/выходов 2DI 1RO нормально открытый нормально закрытый RS485 Modbus ONI (артикул ec-a150-io3-1) позволяет увеличить количество цифровых сигналов и управляющих функций в системах на базе частотного преобразователя А150, сохраняя совместимость с существующей автоматизацией.

Назначение и область применения

Плата расширения ONI ec-a150-io3-1 предназначена для подключения дополнительных датчиков и исполнительных устройств к частотному преобразователю A150. Она добавляет два цифровых входа (DI) и один релейный выход (RO) с возможностью настройки контакта как нормально открытого (НО) или нормально закрытого (НЗ). Подключается через шину RS485 с протоколом Modbus RTU. Применяется в системах автоматизации, где требуется гибкое управление: конвейеры, насосные станции, системы вентиляции, малые производственные линии.

Технические характеристики

• Цифровые входы: 2 шт., изолированные, совместимы с дискретными сигналами 24 В постоянного тока
• Релейный выход: 1 шт., переключаемый контакт (НО/НЗ), коммутационная способность до 250 В~ / 5 А
• Интерфейс связи: RS485, протокол Modbus RTU
• Питание: от шины управления частотного преобразователя A150 (не требует внешнего источника)
• Габариты: компактный форм-фактор, рассчитан на установку внутри корпуса A150

Совместимость и монтаж

Плата ONI ec-a150-io3-1 совместима исключительно с частотными преобразователями серии A150. Устанавливается внутренне - в специальный слот на плате управления преобразователя. Монтаж выполняется при выключенном питании. После физической установки необходимо настроить адрес устройства Modbus (по умолчанию - 1) и тип сигнала на каждом входе (НО или НЗ) через меню HMI A150. Кабель RS485 не выводится наружу - связь осуществляется через внутреннюю шину.

Безопасность и стандарты

Плата соответствует требованиям безопасности для оборудования низкого напряжения. Произведена в соответствии с сертификатами ЕАЭС. Защита от перегрузок и помех реализована на уровне схемы. Не имеет собственной защиты IP - работает только в защищённой среде внутри корпуса преобразователя.

Преимущества

• Не требует отдельного источника питания - питается от A150
• Поддерживает оба типа контактов (НО и НЗ) - гибкость подключения датчиков
• Минимальные затраты на расширение функционала без замены всего преобразователя
• Интеграция в единую систему управления через Modbus - удобство диагностики и программирования

Ограничения применения

• Не совместима с другими моделями преобразователей, кроме A150
• Нет возможности подключения аналоговых сигналов - только дискретные
• Релейный выход ограничен мощностью 5 А - не подходит для управления двигателями или большими нагрузками
• Установка возможна только при наличии свободного слота в A150; не подлежит замене после сборки

Примеры использования

• Подключение двух концевых выключателей на конвейере + управление звонком аварийной остановки через реле
• Связь с датчиком уровня жидкости (дискретный выход) и запуск насоса при достижении порога
• Использование одного входа для кнопки “Старт” и второго - для “Останов”, реле активирует световой индикатор

Практические советы

• Перед установкой проверьте наличие свободного слота в вашем A150 - плата не устанавливается во все версии модели
• Настройте тип контакта (НО/НЗ) сразу после монтажа - изменение возможно только через меню HMI, а не физически
• При использовании длинных кабелей от датчиков к входам используйте экранированные провода и заземлите экран
• Не подключайте высоковольтные цепи к релейным контактам - максимальная нагрузка 250 В~, 5 А
• Если система не реагирует на входы - проверьте адрес Modbus и правильность полярности 24 В на DI
