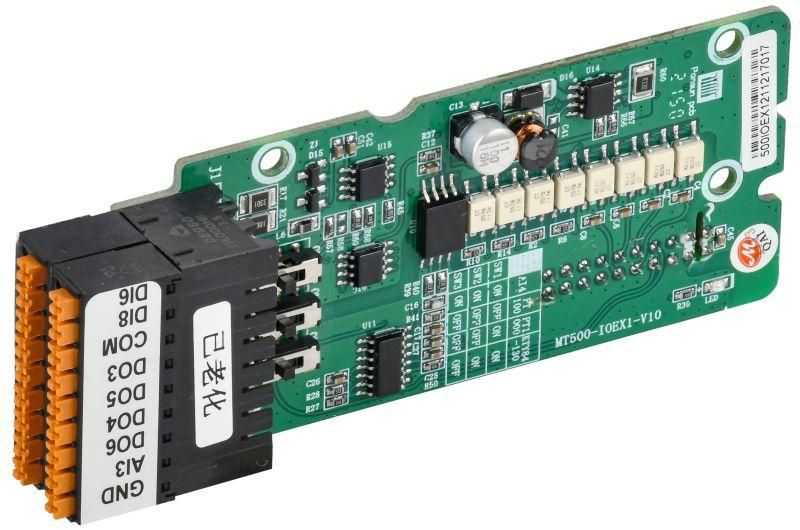

Плата расширения входа/выхода ONI IEK ONI EC-K750-IOEX1

Плата расширения входа/выхода ONI (артикул ec-k750-ioex1) предназначена для увеличения количества цифровых сигналов у преобразователей частоты К750 и К751. Она позволяет подключить дополнительные датчики, кнопки или исполнительные устройства без замены основного оборудования.

Назначение и область применения

Плата расширения входа/выхода ONI используется для расширения возможностей преобразователей частоты К750 и К751. Она добавляет два цифровых входа и один цифровой выход, что необходимо при автоматизации процессов, где требуется больше точек управления или контроля. Подходит для установки на промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ.

Технические характеристики

• Тип: плата расширения цифровых входов/выходов
• Совместима с: преобразователями частоты ONI К750 и К751
• Цифровые входы: 2 шт.
• Цифровые выходы: 1 шт.
• Подключение: через специальный разъём на корпусе ПЧ
• Рабочее напряжение: совпадает с питанием контроллера ПЧ (не требует внешнего питания)

Совместимость и монтаж

Плата расширения входа/выхода ONI устанавливается исключительно на преобразователи частоты К750 и К751. Для подключения достаточно вынуть крышку с контактной площадки на корпусе ПЧ и защёлкнуть плату на штекере. Монтаж выполняется при отключенном питании. Никаких проводов или настроек не требуется - система автоматически определяет новую плату после перезагрузки.

Безопасность и стандарты

Плата соответствует требованиям безопасности для промышленного электрооборудования. Не имеет собственной защиты от перенапряжений - надёжность обеспечивается за счёт внутренней защиты преобразователя частоты. Установка допускается только в соответствии с руководством пользователя К750/K751.

Преимущества

• Не требует внешнего источника питания - работает от ПЧ
• Минимальная задержка при передаче сигнала благодаря прямому подключению
• Замена механических контактов на электронные - повышает долговечность системы
• Экономит место в щите - нет необходимости в дополнительных реле или модулях

Ограничения применения

• Несовместима с другими сериями преобразователей частоты - даже аналогичными от других брендов
• Не предназначен для аналоговых сигналов - только дискретные (вкл./выкл.)
• Выход не рассчитан на управление нагрузками выше 1 А - для больших токов нужен промежуточный реле
• Не работает без установленного и запущенного ПЧ К750 или К751

Примеры использования

• Добавление аварийной остановки по кнопке на станке
• Подключение датчика наличия материала на конвейере
• Управление световой сигнализацией при работе ПЧ
• Интеграция с системой сбора данных через дополнительные входы

Практические советы

• Перед установкой проверьте версию прошивки ПЧ - старые версии могут не распознать плату
• Не используйте плату вне герметичного шита - она не имеет степени защиты IP
• Если нужны аналоговые входы - выбирайте другие модели ПЧ или внешние модули
• Артикул ec-k750-ioex1 всегда указывается в документации на ПЧ - сверьте его при заказе
