Плата расширения входов/выходов 3DI независ. ONI EC-A150-IO4 IEK

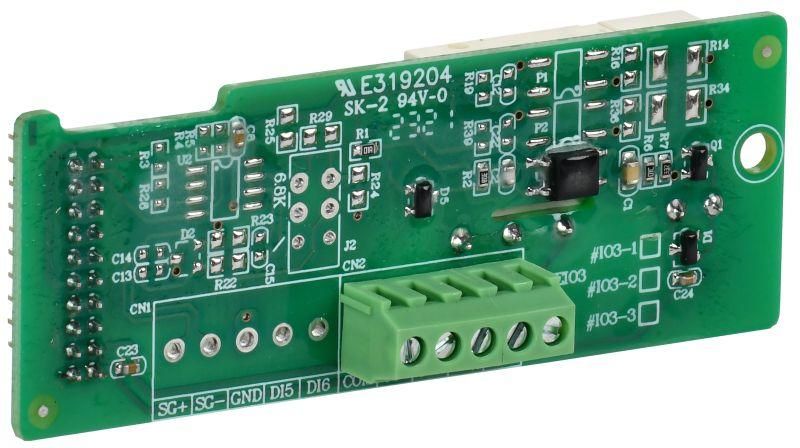

Плата расширения входов/выходов 3DI независимый ONI - компактное устройство для увеличения количества цифровых входов у частотного преобразователя А150. Артикул ec-a150-io4 позволяет легко модернизировать систему управления без замены основного оборудования.

Назначение и область применения

Плата расширения входов/выходов 3DI независимый ONI предназначена для подключения трёх дополнительных дискретных сигналов к частотному преобразователю А150. Она используется там, где требуется больше точек контроля состояния - например, сигнализация аварий, датчики положения, кнопки экстренной остановки или внешние переключатели. Подходит для автоматизации станков, насосов, конвейеров и других объектов, где ПЧ А150 уже установлен, но не хватает входов.

Технические характеристики

• Количество входов: 3 цифровых (дискретных)
• Тип входов: независимые (не связаны между собой)
• Совместимость: исключительно с частотным преобразователем А150
• Подключение: через специальный разъём на плате А150
• Рабочее напряжение: соответствует уровню сигнала ПЧ А150 (обычно 24 В постоянного тока)
• Гальваническая изоляция: отсутствует - входы подключаются напрямую к логике контроллера

Совместимость и монтаж

Плата расширения входов/выходов 3DI независимый ONI совместима только с частотными преобразователями серии А150. Устанавливается непосредственно на корпус устройства - требует физического подключения к шлейфу разъёма на материнской плате А150. Монтаж выполняется при выключенном питании. После установки необходимо проверить соответствие параметров входов в программном обеспечении ПЧ (например, настройка типа входа: NPN/PNP, задержка фильтрации).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленной электроники, применяемой в системах управления. Сертификаты не указаны - рекомендуется использовать в соответствии с нормами IEC 61800-5-1 для силовой электроники. Напряжения на входах не должны превышать допустимые пределы ПЧ А150 - в противном случае возможен выход из строя.

Преимущества

• Не требует замены всего ПЧ - экономит время и стоимость ремонта
• Минимальная занимаемая площадь - монтируется внутри корпуса
• Простая интеграция - подключение через заводской разъём
• Независимые входы - каждый можно настроить отдельно

Ограничения применения

• Не работает с другими моделями ПЧ - только с А150
• Нет гальванической изоляции - нельзя подключать к цепям с высокими помехами или потенциалами выше 24 В
• Не предназначен для аналоговых сигналов - только цифровые (вкл./выкл.)
• Не имеет защиты от перенапряжений - необходимы внешние фильтры при работе в условиях сильных ЭМИ

Примеры использования

• Подключение трёх датчиков наличия материала на конвейере
• Добавление кнопок “Старт”, “Стоп” и “Экстренная остановка” вне пульта управления
• Интеграция с концевыми выключателями на механизме подъёма
• Связь с термореле или датчиком давления, имеющими дискретный выход

Практические советы

• Перед установкой убедитесь, что свободен разъём на плате А150 - он есть только у определённых версий устройства
• Проверьте тип входа (NPN или PNP) в настройках ПЧ - плата не меняет логику, она лишь передаёт сигнал
• Используйте экраненные кабели для подключения входов, особенно при длинных проводах (>5 м)
• Не подключайте к этим входам переменный ток или напряжения выше 30 В - риск повреждения платы ec-a150-io4
• После монтажа протестируйте каждый вход вручную - убедитесь, что ПЧ корректно реагирует на изменения состояния
