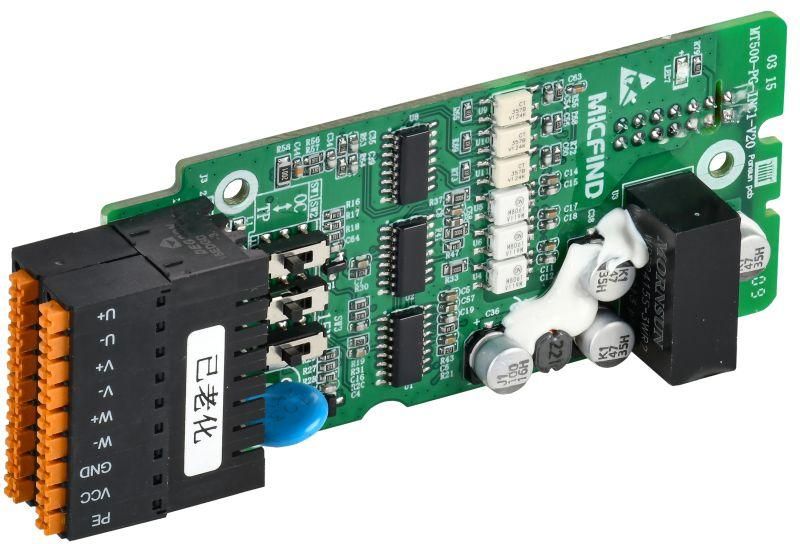

Плата расширения энкодера ONI IEK инкрементального типа ONI EC-K750-PG-INC1

Плата расширения энкодера инкрементального типа ONI (артикул ec-k750-pg-inc1) предназначена для подключения инкрементальных энкодеров к преобразователям частоты ONI К750 и К751, обеспечивая точную обратную связь по положению и скорости двигателя.

Назначение и область применения

Плата расширения энкодера инкрементального типа ONI используется для добавления сигнала обратной связи от инкрементального энкодера к преобразователям частоты К750 и К751. Это позволяет перейти от открытой системы управления к замкнутому контуру регулирования - повышает точность позиционирования, стабильность скорости и реакцию на нагрузочные изменения. Подходит для автоматизированных линий, станков с ЧПУ, конвейеров и других систем, где важна контроль за движением.

Технические характеристики

• Тип поддерживаемого энкодера: инкрементальный (A/B/Z сигналы)
• Совместимость: исключительно с ПЧ ONI К750 и К751
• Подключение: через специализированный разъём на корпусе преобразователя
• Работает с энкодерами TTL/HTL (при соблюдении уровней напряжения)
• Не содержит внутреннего питания энкодера - питание должно подаваться отдельно

Совместимость и монтаж

Плата расширения энкодера инкрементального типа ONI устанавливается только в преобразователи частоты серий К750 и К751. Монтаж выполняется путём вставки платы в предусмотренный слот на задней стенке устройства - без инструментов. После установки требуется настройка параметров ПЧ: активация входа энкодера (обычно параметр P0-49 = 1), выбор типа сигнала (TTL/HTL) и масштабирование импульсов. Не совместима с другими моделями ПЧ, даже аналогичными по мощности.

Безопасность и стандарты

Плата соответствует требованиям безопасности для устройств низкого напряжения (ГОСТ IEC 61800-5-1). Электромагнитная совместимость обеспечивается в рамках норм для промышленного оборудования. Установка возможна только в закрытом корпусе ПЧ - внешнее использование запрещено.

Преимущества

• Минимальное время интеграции - плата подключается без проводки
• Идентичная надёжность с основным устройством - разработана одним производителем
• Не требует внешних компонентов для согласования сигналов
• Фиксированная схема подключения снижает риск ошибок при монтаже

Ограничения применения

• Не работает с абсолютными энкодерами - только инкрементальные
• Не поддерживает энкодеры с высокой частотой более 500 кГц
• Не имеет защиты от переполюсовки - важно правильно подключить A/B/Z выводы
• Требуется наличие свободного слота на ПЧ К750/К751 - не все версии имеют его
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Станок с ЧПУ - управление перемещением осей с точностью до одного импульса
• Лента транспортера - стабилизация скорости при изменении нагрузки
• Заправочная система - точный контроль длины материала
• Роботизированный манипулятор - координированное движение нескольких двигателей

Практические советы

• Перед установкой проверьте, есть ли на вашем ПЧ К750/К751 физический слот для платы - некоторые ранние модели его не имеют
• Выбирайте энкодер с выходом HTL, если линия передачи длиннее 5 метров - он менее чувствителен к помехам
• Экран кабеля энкодера обязательно заземляйте только на стороне ПЧ - двойное заземление вызывает шум
• После установки платы выполните тестовый запуск с малой скоростью - проверьте отсутствие пропусков импульсов
• Не используйте удлинители для сигналов A/B/Z - это снижает качество сигнала и увеличивает риск сбоев
