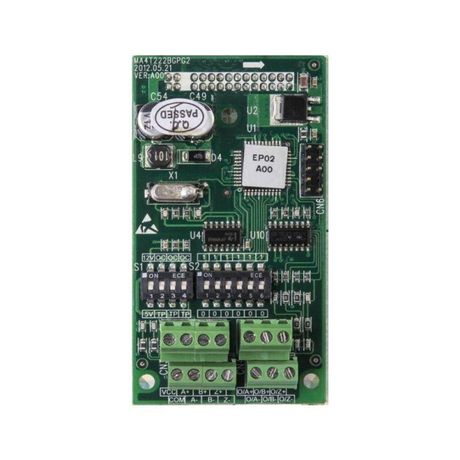

Плата расширения для подключения энкодера OptiCore A-PG1 | 348484 КЭАЗ

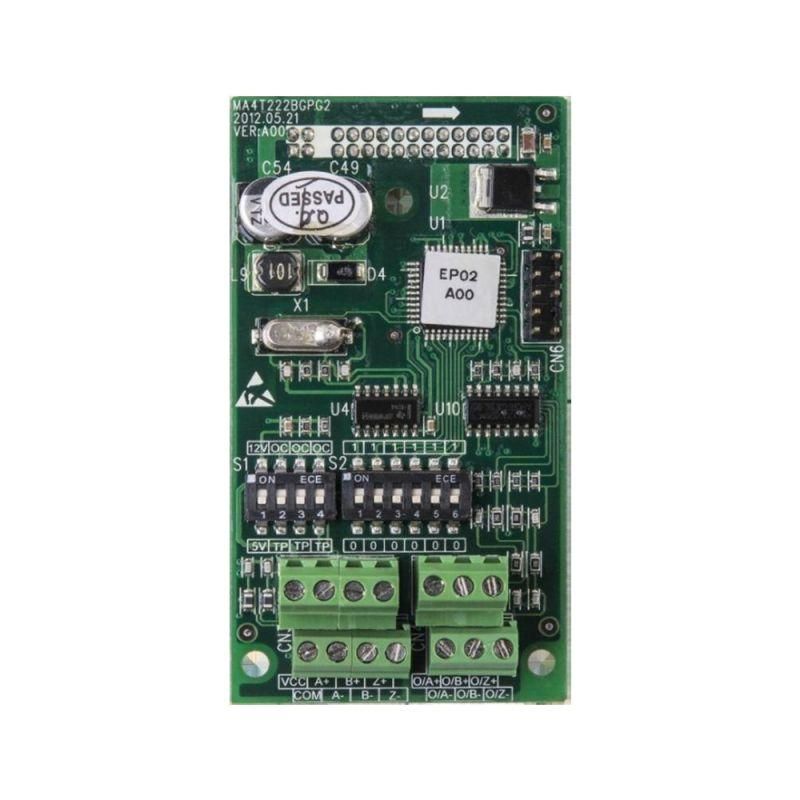

Плата расширения для подключения энкодера OptiCore A-PG1 КЭАЗ позволяет подключить энкодеры с выходными сигналами push-pull или с открытым коллектором к системам автоматизации, работающим на базе контроллеров OptiCore. Артикул 348484 - решение для точного позиционирования в условиях промышленной среды.

Назначение и область применения

Плата расширения для подключения энкодера OptiCore A-PG1 КЭАЗ предназначена для приема и преобразования импульсных сигналов с энкодеров в формат, совместимый с контроллерами серии OptiCore. Она используется там, где требуется высокая точность измерения положения, скорости или угла поворота - например, на станках с ЧПУ, конвейерных линиях, роботизированных комплексах и устройствах позиционирования.

Технические характеристики

• Тип входных сигналов: push-pull или открытый коллектор
• Напряжение питания: 12 В постоянного тока
• Поддерживаемые типы энкодеров: инкрементальные с двухфазным выходом (A/B) и индексным каналом (Z)
• Рабочий температурный диапазон: не указан - рекомендуется использовать в пределах нормальных промышленных условий (0…+50 C)
• Защита корпуса: не указана - не предназначена для работы во взрывоопасных зонах или при повышенной запылённости без внешней защиты

Совместимость и монтаж

Плата расширения для подключения энкодера OptiCore A-PG1 КЭАЗ совместима исключительно с контроллерами OptiCore, имеющими соответствующий слот для установки плат расширения. Установка выполняется при выключенном питании системы. Подключение энкодера осуществляется через клеммы на плате - соблюдайте полярность и подключайте экранированный кабель с заземлением экрана на стороне контроллера. Посадочные размеры и разъём соответствуют стандартному интерфейсу КЭАЗ - адаптеры и переходники не требуются.

Безопасность и стандарты

Плата расширения для подключения энкодера OptiCore A-PG1 КЭAZ не имеет сертификатов взрывозащиты (Ex), IP-защиты или соответствия EN/IEC 61131-2. Применяйте её только в защищённых шкафах, согласно требованиям безопасности для промышленной автоматизации.

Преимущества

• Простой и надёжный интерфейс для подключения популярных типов энкодеров без необходимости внешних фильтрующих цепей
• Интеграция в систему OptiCore без дополнительных настроек - плата определяется автоматически
• Стандартная компактная форма - занимает один слот в шасси контроллера, не увеличивает габариты сборки

Ограничения применения

• Не работает с абсолютными энкодерами - только с инкрементальными
• Поддерживает только 12 В - нельзя использовать с энкодерами на 5 В или 24 В без внешнего преобразователя
• Не имеет внутренней защиты от перенапряжений - необходимо применять внешние TVS-диоды или фильтры при работе в зонах с помехами
• Не рассчитана на работу при температурах ниже 0 C или выше +50 C - возможна потеря сигнала или отказ

Примеры использования

• Подключение энкодера к приводу ленточного конвейера для контроля скорости движения
• Фиксация углового положения вращающегося стола на станке с ЧПУ
• Измерение перемещения в механизме подачи материала в печатную машину

Практические советы

• Выбирайте энкодеры с выходом push-pull для более устойчивого сигнала в условиях электромагнитных помех
• При использовании энкодеров с открытым коллектором обязательно подключите подтягивающие резисторы 2,2–4,7 кОм к 12 В
• Используйте экранированный кабель с заземлением экрана только на одной стороне - на стороне контроллера, чтобы избежать контуров заземления
• Перед первым запуском проверьте, что сигналы A, B и Z с энкодера достигают платы без потерь - используйте осциллограф или тестер с функцией частотомера
• Артикул 348484 - единственная версия этой платы; аналоги от других производителей несовместимы
