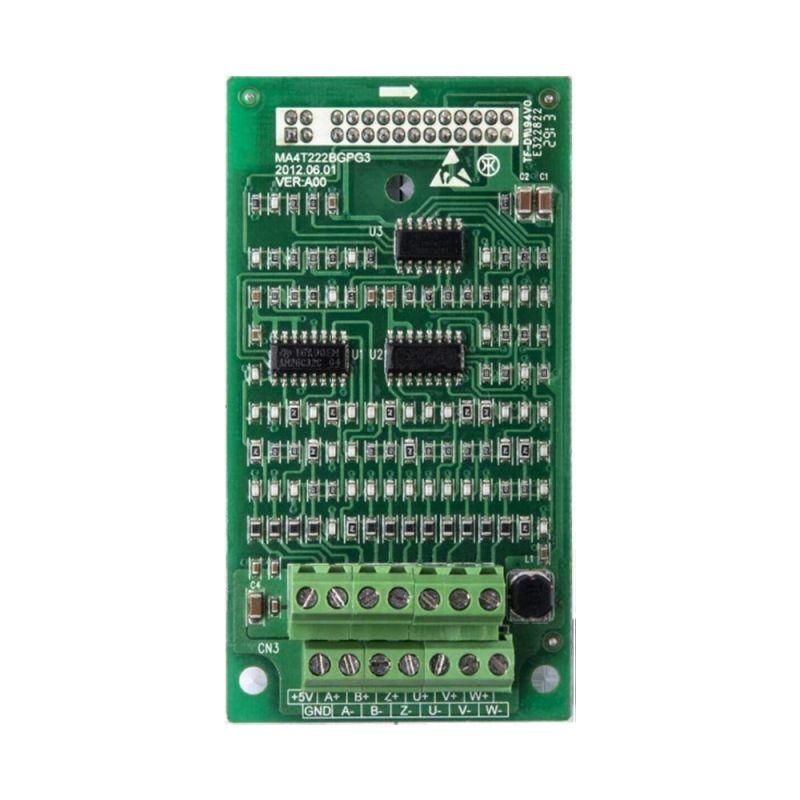

Плата расширения для подключения энкодера OptiCore A-PG3 | 348486 КЭАЗ

Плата расширения для подключения энкодера OptiCore A-PG3 КЭАЗ позволяет подключить энкодер к системе управления на базе контроллеров OptiCore, обеспечивая точную обратную связь по положению и скорости. Артикул 348486 - решение от КЭАЗ для задач автоматизации, где важна надёжная передача импульсных сигналов.

Назначение и область применения

Плата расширения для подключения энкодера OptiCore A-PG3 КЭАЗ предназначена для интеграции энкодеров в системы управления приводами. Она используется там, где требуется высокая точность позиционирования - например, в ЧПУ-станках, конвейерных линиях, роботизированных комплексах и устройствах с сервоприводами. Поддерживает как обычные энкодеры, так и модели с трёхфазным UVW-сигналом, что делает её универсальной для большинства типов датчиков.

Технические характеристики

• Поддерживает два типа входных сигналов: традиционный А/В/Z и трёхфазный UVW - для совместимости с различными энкодерами;
• Работает в составе системы OptiCore от КЭАЗ - требует наличия совместимого контроллера;
• Не содержит собственного источника питания - питание и обработка сигнала осуществляются через основной контроллер;
• Интерфейс подключения - клеммная колодка для проводов энкодера;
• Максимальная частота входного сигнала - определяется возможностями контроллера OptiCore, не превышает 500 кГц в типичных режимах работы.

Совместимость и монтаж

Плата расширения для подключения энкодера OptiCore A-PG3 КЭАЗ устанавливается внутрь корпуса контроллера OptiCore и подключается к шине данных платы управления. Для монтажа необходимо:

• Выключить питание контроллера до начала работ;
• Закрепить плату в предусмотренном слоте внутри корпуса;
• Подсоединить кабель энкодера к клеммам на плате согласно схеме подключения (A/B/Z или U/V/W);
• Настроить параметры энкодера в прошивке контроллера OptiCore - указать тип сигнала и количество импульсов на оборот.

Артикул 348486 не имеет внешних разъёмов - все соединения выполняются внутри системы. Установка возможна только в контроллеры OptiCore, поддерживающие расширение по этому интерфейсу.

Преимущества

• Универсальность - работает с двумя типами энкодеров без замены оборудования;
• Надёжность - выполнена в соответствии с требованиями КЭАЗ к промышленному оборудованию;
• Простота интеграции - не требует внешних преобразователей или дополнительных устройств;
• Сохраняет целостность системы - плата является частью экосистемы OptiCore, что исключает проблемы совместимости.

Ограничения применения

• Не работает автономно - обязательное условие: наличие контроллера OptiCore;
• Не поддерживает энкодеры с аналоговым выходом или цифровыми протоколами (CANopen, SSI, EnDat);
• Не рассчитана на работу в условиях повышенной вибрации выше класса IP54 - требуется защита корпуса контроллера;
• Не допускается подключение энкодеров с напряжением питания выше 30 В постоянного тока - риск повреждения входных цепей.

Примеры использования

• ЧПУ фрезерный станок - управление осью Z с помощью энкодера с UVW-сигналом;
• Ленточный конвейер с серводвигателем - контроль скорости и позиции через энкодер с А/В/Z;
• Автоматическая линия упаковки - точная синхронизация движения нескольких механизмов;
• Робот-манипулятор - обратная связь по углу поворота с использованием энкодера с высокой разрешающей способностью.

Практические советы

• Перед установкой проверьте тип энкодера - выберите правильный режим (A/B/Z или U/V/W) в настройках контроллера OptiCore;
• Используйте экранованный кабель для подключения энкодера - особенно при длинных линиях (>5 м), чтобы избежать помех;
• Убедитесь, что посадочные размеры и тип разъёма энкодера соответствуют вашему кабелю - плата не предусматривает адаптеры;
• При первом запуске проведите калибровку - система должна зафиксировать начальное положение энкодера;
• Не перепутайте выводы U/V/W - неверная полярность вызывает ошибки позиционирования и может повредить драйвер двигателя.
