Плата расширения для подключения энкодера OptiCore A-PG2 | 348485 КЭАЗ

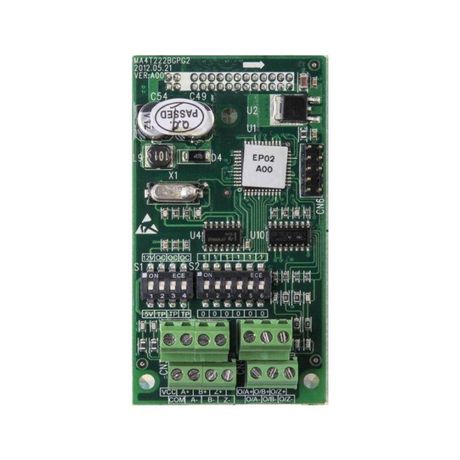

Плата расширения для подключения энкодера OptiCore A-PG2 КЭАЗ - это коммуникационный модуль, предназначенный для передачи импульсных сигналов от энкодеров с открытым коллектором в системы управления на базе контроллеров OptiCore. Артикул 348485 позволяет легко интегрировать энкодеры в автоматические системы без необходимости изменения основной платы контроллера.

Назначение и область применения

Плата расширения для подключения энкодера OptiCore A-PG2 КЭАЗ используется для подключения энкодеров с выходными сигналами типа «открытый коллектор». Она преобразует эти импульсы в формат, совместимый с входами контроллеров серии OptiCore. Модуль применяется там, где требуется точная фиксация положения, скорости или угла поворота - например, на конвейерах, станках с ЧПУ, подъёмных механизмах и системах позиционирования.

Технические характеристики

• Тип изделия: плата расширения
• Тип компонента: коммуникационный модуль
• Поддерживаемые сигналы: открытый коллектор (open collector)
• Дискретизация: частотная (обработка импульсов по частоте)
• Рабочий температурный диапазон: от -50 C до +70 C
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий (пыли, влаги, механических повреждений)

Совместимость и монтаж

Плата расширения для подключения энкодера OptiCore A-PG2 КЭАЗ совместима исключительно с контроллерами серии OptiCore от КЭАЗ. Устанавливается внутренне - в слот расширения на основном устройстве. Для подключения энкодера используются клеммы на плате: необходимо соблюдать полярность питания и правильно соединить фазы A/B/Z. Подключение требует отключения питания контроллера. Нельзя использовать с энкодерами, имеющими дифференциальные выходы (TTL, HTL, RS-422).

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования, однако из-за степени защиты IP00 не предназначен для установки в условиях повышенной запылённости, влажности или на открытом воздухе. Все работы по подключению должны выполняться в соответствии с правилами электробезопасности.

Преимущества

• Широкий диапазон рабочих температур (-50…+70 C) обеспечивает надёжную работу в суровых климатических условиях - от холодных цехов до жарких зон нагрева.
• Простая интеграция: не требует программирования, работает сразу после физического подключения.
• Использование сигнала «открытый коллектор» снижает риск помех и позволяет работать с длинными кабелями при правильном экранировании.

Ограничения применения

• Не защищена от пыли и влаги (IP00) - должна устанавливаться внутри закрытого щита или корпуса.
• Не поддерживает дифференциальные сигналы (TTL/RS-422) - нельзя подключать современные энкодеры с такими выходами без дополнительного преобразователя.
• Требуется наличие свободного слота расширения на контроллере OptiCore; не является автономным устройством.

Примеры использования

• Подключение энкодера к станку с ЧПУ для контроля перемещения стола.
• Фиксация оборотов вала на ленточном транспортере в пищевой промышленности.
• Измерение угла поворота в механизме подъёма груза в условиях низких температур (например, на складах холодильного хранения).

Практические советы

• Перед монтажом проверьте тип выхода вашего энкодера - он должен быть именно «открытым коллектором».
• Используйте экранированный кабель для подключения энкодера, особенно при длине более 10 метров, чтобы минимизировать влияние ЭМИ.
• Обязательно заземлите экран кабеля на стороне контроллера, а не на стороне энкодера.
• Убедитесь, что питание энкодера соответствует напряжению, указанному в его паспорте - плата не регулирует напряжение, она лишь передаёт сигнал.
• Плата расширения для подключения энкодера OptiCore A-PG2 КЭАЗ (артикул 348485) не заменяет функционал самого контроллера - её задача - только расширить количество доступных входов.
