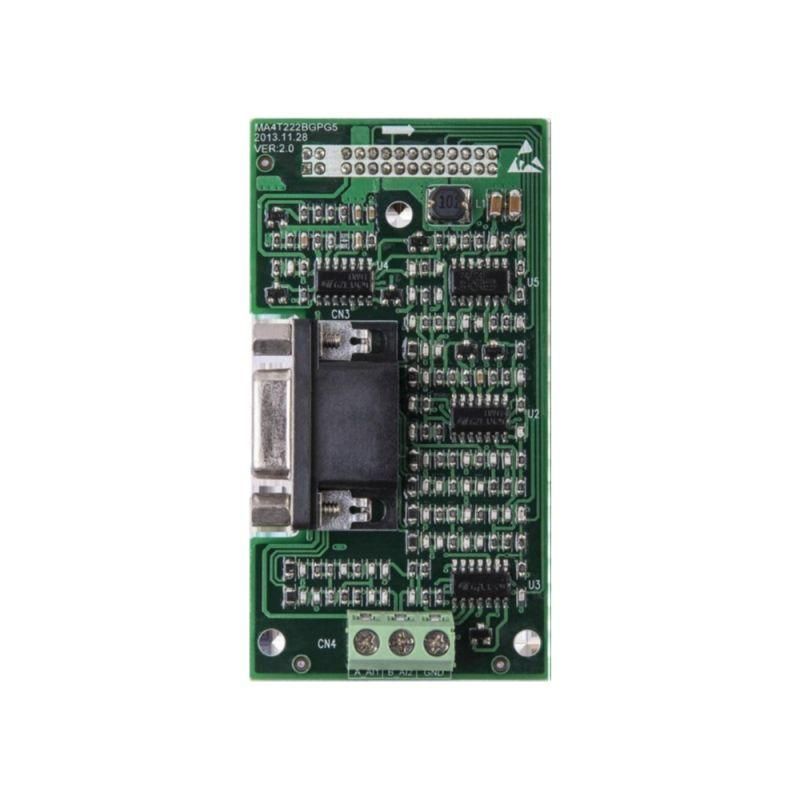

Плата расширения для подключения энкодера OptiCore A-PG15 | 348493 КЭАЗ

Плата расширения для подключения энкодера OptiCore A-PG15, коммуникационный модуль КЭАЗ - устройство для подключения энкодеров с аналоговыми выходными сигналами SinCos к системам автоматизации на базе контроллеров КЭАЗ. Применяется там, где требуется точная обратная связь по положению и скорости вращения.

Назначение и область применения

Плата расширения для подключения энкодера OptiCore A-PG15, коммуникационный модуль КЭАЗ предназначена для приема и передачи сигналов от энкодеров с выходами SinCos. Она обеспечивает интерфейс между датчиком положения и управляющим оборудованием, позволяя точно определять угол поворота и скорость вращения вала. Подходит для использования в системах ЧПУ, сервоприводах, конвейерах, насосах и других устройствах, требующих высокой точности позиционирования.

Технические характеристики

• Тип сигнала: SinCos (синусоидально-косинусоидальный)
• Напряжение питания энкодера: 5 В постоянного тока
• Интерфейс подключения: совместим с платформами КЭАЗ Optima
• Рабочий температурный диапазон: не указан - рекомендуется соблюдать условия эксплуатации, указанные в документации контроллера

Совместимость и монтаж

Плата расширения для подключения энкодера OptiCore A-PG15, коммуникационный модуль КЭАЗ устанавливается внутрь корпуса контроллера КЭAZ Optima, который имеет слот для расширительных модулей. Для подключения используется штатный разъем, соответствующий типу энкодера с выходом SinCos. Монтаж выполняется при выключенном питании системы. Убедитесь, что провода от энкодера защищены от помех - используйте экранированные кабели и заземление экрана в одной точке.

Безопасность и стандарты

Не указаны конкретные стандарты. Устройство проектировалось для работы в промышленной среде и должно использоваться в соответствии с требованиями безопасности, предъявляемыми к оборудованию КЭАЗ. Настоятельно рекомендуется применять в рамках одобренных систем управления и следовать руководству пользователя контроллера.

Преимущества

• Поддержка аналогового сигнала SinCos - обеспечивает высокую разрешающую способность и устойчивость к электромагнитным помехам
• Стандартное напряжение питания 5 В - совместимо с большинством современных энкодеров без необходимости внешнего источника
• Прямая интеграция с контроллерами КЭАЗ - минимизирует время настройки и исключает необходимость в дополнительных преобразователях

Ограничения применения

• Не поддерживает цифровые протоколы (EnDat, BiSS, SSI) - только SinCos
• Требует наличия совместимого контроллера КЭАЗ Optima - не работает автономно и не подключается к другим брендам
• Не предназначен для работы в условиях повышенной вибрации или агрессивной среды без дополнительной защиты корпуса
• Максимальная частота сигнала не указана - не использовать с энкодерами сверхвысокой скорости без проверки совместимости

Примеры использования

• ЧПУ-станки с закрытым контуром управления - для контроля перемещений осей
• Ленточные конвейеры с регулируемой скоростью - для точного позиционирования груза
• Приводы роботов-манипуляторов - для обратной связи по углу поворота
• Насосы с переменной частотой - для контроля оборотов двигателя через энкодер

Практические советы

• Перед установкой проверьте, что энкодер действительно имеет выход SinCos и питание 5 В - другие типы сигналов (TTL, HTL) не будут работать
• Используйте экранированный кабель с двумя парами для сигналов Sine и Cosine + заземление экрана на стороне контроллера
• Не перепутайте выводы энкодера - неверное подключение может вызвать сбои в работе или повреждение платы
• При первом запуске выполните калибровку входа SinCos в программе контроллера - это повысит точность измерений
• Артикул 348493 - заменяет устаревшие модели; при заказе уточняйте совместимость с вашей версией контроллера КЭАЗ Optima
