Плата расширения для подключения энкодера OptiCore A-PG13 | 348492 КЭАЗ

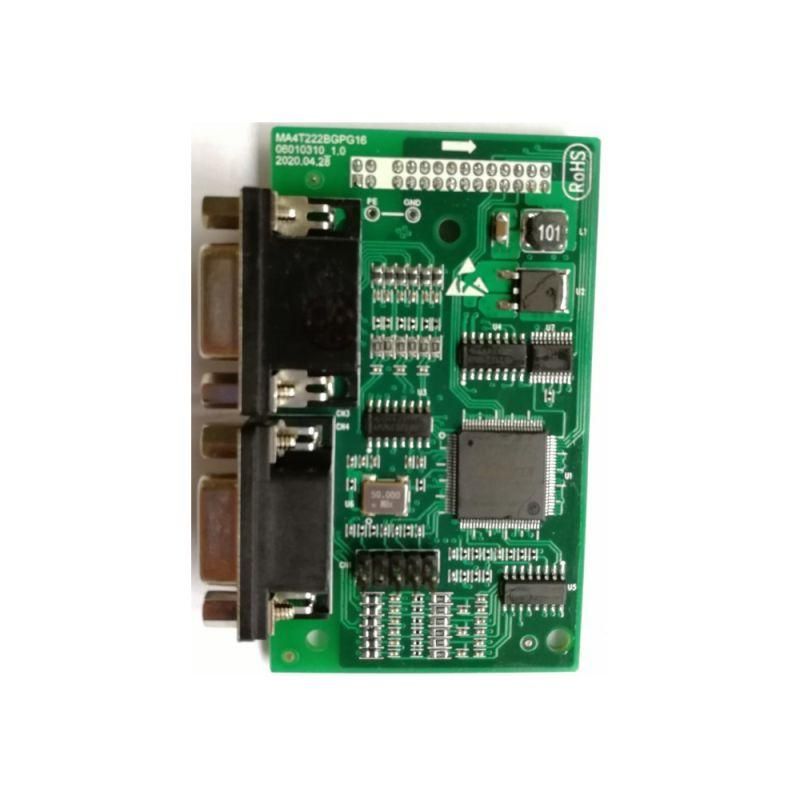

Плата расширения для подключения энкодера OptiCore A-PG13 КЭАЗ - это компактный коммуникационный модуль КЭАЗ, предназначенный для передачи дифференциальных сигналов A/B/Z от энкодеров на контроллеры в условиях длительных кабельных линий и жестких промышленных сред.

Назначение и область применения

Плата расширения для подключения энкодера OptiCore A-PG13 КЭАЗ используется для надёжного соединения энкодеров с системами управления, особенно когда длина кабеля между устройствами превышает несколько метров. Она преобразует однопроводные импульсы в дифференциальные сигналы A/B/Z, что снижает влияние электромагнитных помех. Подходит для установки на станках, конвейерах, роботизированных комплексах и других объектах с высокой степенью электромагнитной нагрузки.

Технические характеристики

• Тип изделия: плата расширения
• Поддерживаемые сигналы: дифференциальные A/B/Z (инвертированные и неинвертированные)
• Рабочий температурный диапазон: от -50 C до +70 C
• Степень защиты: IP00 - отсутствие защиты от пыли и воды; требуется установка в защищённом корпусе
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Артикул: 348492

Совместимость и монтаж

Плата расширения для подключения энкодера OptiCore A-PG13 КЭАЗ совместима с большинством энкодеров, выдающих дифференциальный выход A/B/Z. Устанавливается непосредственно рядом с энкодером или вблизи точки входа сигнала в управляющую систему. Для монтажа требуются клеммы или разъёмы для подключения трёх пар проводов (A+, A-, B+, B-, Z+, Z-) и питания. Обязательно использовать экранированный кабель с заземлением экрана на стороне контроллера.

Безопасность и стандарты

Плата не имеет встроенной защиты от внешних воздействий (IP00), поэтому её нельзя устанавливать в открытых или сырых помещениях. Применяется исключительно внутри электрощитов, корпусов или других защитных оболочек, соответствующих требованиям безопасности для промышленного оборудования.

Преимущества

• Устойчивость к шумам благодаря дифференциальному типу передачи сигнала - позволяет работать на расстояниях до сотен метров без потери точности
• Широкий диапазон рабочих температур (-50…+70 C) обеспечивает стабильную работу в холодных цехах, на улице (в закрытых корпусах) и в нагреваемых зонах
• Минимальная задержка сигнала - идеально для систем с высокими требованиями к скорости реакции

Ограничения применения

• Не допускается использование вне герметичного корпуса из-за отсутствия защиты (IP00)
• Требуется внешнее питание - плата не является пассивным элементом
• Не подходит для подключения энкодеров с однопроводной (single-ended) выходной схемой - только для дифференциальных A/B/Z
• Не содержит фильтров или ограничителей перенапряжений - необходимо применять внешнюю защиту при наличии скачков напряжения в сети

Примеры использования

• Подключение энкодера к ЧПУ станку через 150-метровый кабель в металлообработке
• Передача положения вала на PLC в ленточных конвейерах на пищевых производствах
• Интеграция в системы автоматизации на холодильных складах, где температура опускается ниже -30 C

Практические советы

• Выбирайте кабель с двойной экранировкой и медной оплёткой - это повысит отказоустойчивость при работе с платой расширения для подключения энкодера OptiCore A-PG13 КЭАЗ
• Заземляйте экран кабеля только на одной стороне - на стороне контроллера, чтобы избежать замыканий по земле
• Проверьте соответствие уровней напряжения питания энкодера и платы - не все модели поддерживают 5 В и 24 В одновременно
• При использовании в условиях повышенной вибрации закрепите плату расширения для подключения энкодера OptiCore A-PG13 КЭАЗ с помощью хомутов или клея, а не только клеммами
