Плата расширения для подключения энкодера OptiCore A-PG8 КЭАЗ - это коммуникационный модуль, предназначенный для передачи сигналов с дифференциальных энкодеров в системы управления на базе OptiCore. Артикул 348490 обеспечивает надёжное соединение между датчиками положения и контроллерами при работе в экстремальных условиях.

Назначение и область применения

Плата расширения для подключения энкодера OptiCore A-PG8 КЭАЗ используется для подключения энкодеров с дифференциальными выходами (A, B, Z) к системам автоматизации. Напряжение питания 5 В позволяет работать совместно с большинством современных контроллеров. Применяется в промышленной автоматике: на станках с ЧПУ, конвейерных линиях, роботизированных комплексах, где требуется точная фиксация угла поворота или перемещения.

Технические характеристики

• Тип изделия: плата расширения
• Тип компонента: коммуникационный модуль
• Тип сигнала: дифференциальный (A, B, Z)
• Напряжение питания: 5 В постоянного тока
• Рабочий температурный диапазон: от -50 C до +70 C
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий (пыли, влаги, механических повреждений)

Совместимость и монтаж

Плата расширения для подключения энкодера OptiCore A-PG8 КЭАЗ совместима исключительно с энкодерами, имеющими дифференциальные выходы и питание 5 В. Подключение осуществляется через клеммную колодку или разъём, соответствующий спецификациям платы. Монтаж требует установки внутри защищённого корпуса или шкафа - из-за отсутствия степени защиты (IP00) плата не выдерживает открытую эксплуатацию. Убедитесь, что провода от энкодера экранированы и правильно заземлены для минимизации помех.

Безопасность и стандарты

Модуль не имеет сертификатов взрывозащиты, повышенной электромагнитной совместимости (EMC) или других норм безопасности. Его применение допускается только в закрытых, контролируемых средах, где соблюдены требования по электробезопасности и защите оборудования от внешних факторов.

Особенности конструкции

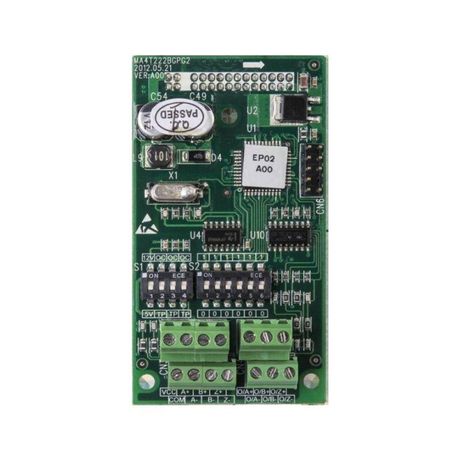

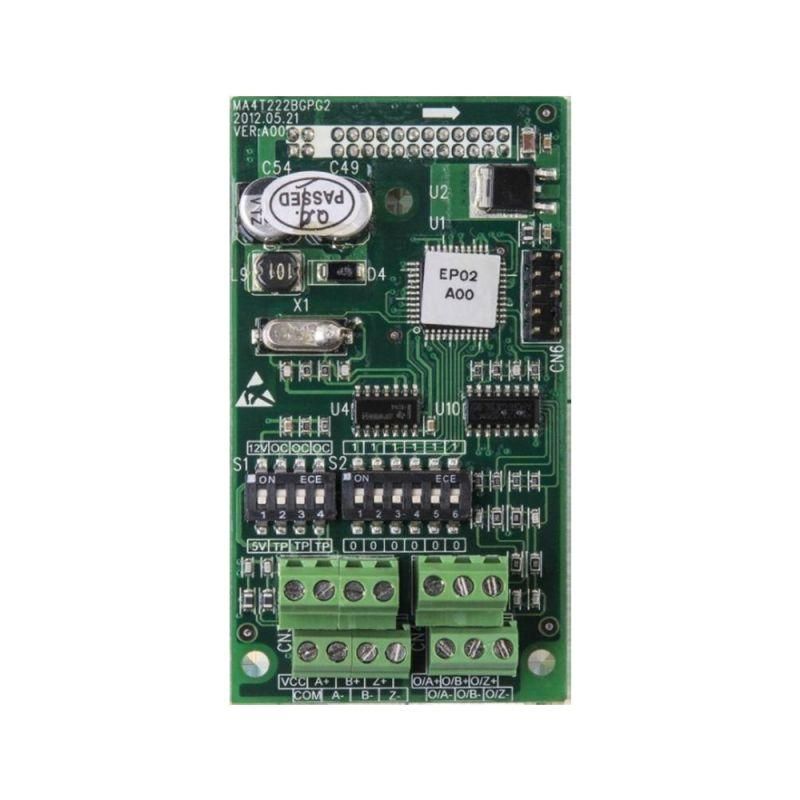

Плата выполнена в виде печатной платы без корпуса. Все контакты открыты - это снижает стоимость, но требует обязательной установки в герметичном или защищённом месте. Отсутствие индикации состояния работы - необходимо использовать сторонние средства диагностики.

Преимущества

• Широкий диапазон рабочих температур (-50…+70 C) - подходит для холодных цехов и жарких зон производства
• Поддержка дифференциальных сигналов - высокая помехоустойчивость даже в условиях сильных ЭМИ
• Низкое энергопотребление благодаря питанию 5 В
• Простая интеграция в существующие системы OptiCore

Ограничения применения

• Не применяется вне защищённых шкафов - степень защиты IP00 делает её уязвимой к пыли, влаге, брызгам и механическому воздействию
• Не подходит для подключения энкодеров с однопроводными (single-ended) выходами
• Не предназначен для эксплуатации в помещениях с высокой запылённостью, влажностью или химически активной средой
• Требует внешнего источника питания 5 В - не содержит встроенного преобразователя

Примеры использования

• Подключение энкодера к регулятору скорости двигателя на ленточном конвейере в пищевой промышленности
• Фиксация углового положения оси в CNC-станке с замкнутым контуром управления
• Интеграция в систему позиционирования робота-манипулятора в автомобильном цехе

Практические советы

• Обязательно используйте экранированные кабели с двумя проводами на каждый канал (A+/A-, B+/B-) и заземлите экран на одном конце
• Проверьте соответствие напряжения питания энкодера - плата работает только с 5 В, не выше
• При монтаже в шкафу предусмотрите доступ для обслуживания - плата не имеет защитного корпуса
• Для контроля работоспособности подключите диагностический интерфейс контроллера - на самой плате нет светодиодов или индикаторов
• Артикул 348490 - это часть серии OptiCore КЭАЗ; не путайте с другими модулями КЭАЗ, несовместимыми по протоколу связи
