Плата расширения CANopen | EC-K750-CAN1 ONI IEK

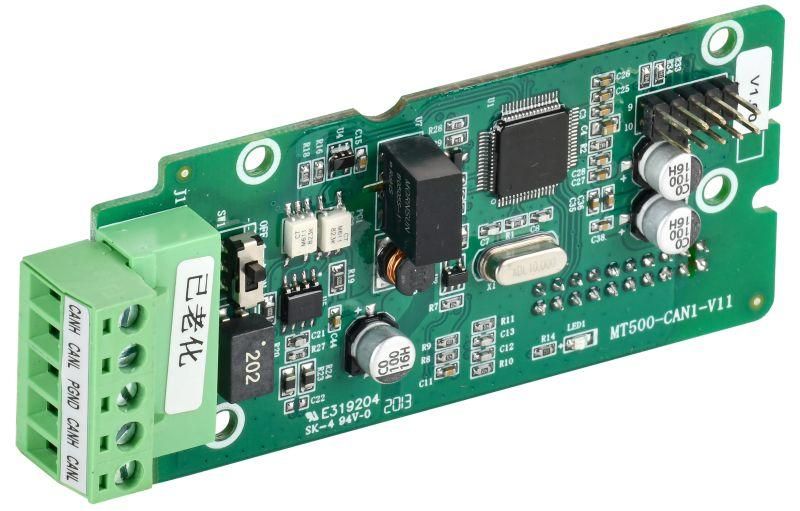

Плата расширения CANopen ONI - компактное устройство для увеличения возможностей преобразователей частоты К750 и К751 за счёт подключения к сети CANopen. Артикул ec-k750-can1 позволяет легко модернизировать существующую систему управления без замены основного оборудования.

Назначение и область применения

Плата расширения CANopen ONI предназначена для установки в преобразователи частоты серий К750 и К751. Она обеспечивает подключение этих устройств к промышленной сети CANopen, позволяя им взаимодействовать с контроллерами, HMI и другими узлами системы автоматизации. Подходит для применений на конвейерах, насосных станциях, станках с ЧПУ и других объектах, где требуется точная координация работы нескольких приводов через цифровую шину.

Технические характеристики

• Тип интерфейса: CANopen (DS-301)
• Совместимость: исключительно с ПЧ ONI К750 и К751
• Метод подключения: внутренняя установка в корпус преобразователя
• Рабочее напряжение: питание от шины постоянного тока ПЧ
• Поддерживаемые скорости передачи: 125 кбит/с, 250 кбит/с, 500 кбит/с, 1 Мбит/с

Совместимость и монтаж

Плата ec-k750-can1 совместима только с преобразователями частоты ONI К750 и К751. Установка выполняется внутри корпуса ПЧ - требует вскрытия устройства и фиксации платы на специальном разъёме. Для монтажа необходимо отключить питание и соблюдать правила антистатической защиты. После установки требуется настройка параметров CANopen через меню ПЧ (например, адрес узла, скорость передачи). Нельзя использовать с другими моделями преобразователей - даже аналогичными от других брендов.

Безопасность и стандарты

Плата расширения CANopen ONI соответствует требованиям EN 61800-5-1 (безопасность управляемых электроприводов) и EN 61000-6-4 (электромагнитная совместимость). Сертифицирована для использования в промышленной среде. Не предназначен для применения во взрывоопасных зонах.

Преимущества

• Не требует внешних кабелей или дополнительных модулей - всё интегрировано внутрь ПЧ
• Быстрая замена старой платы или первоначальная установка без перепрошивки контроллера
• Стандартный протокол CANopen - совместим с широким спектром промышленных устройств
• Экономия места в щите управления благодаря отсутствию внешнего CAN-интерфейса

Ограничения применения

• Не работает с преобразователями частоты других брендов или моделей вне серии К750/К751
• Не поддерживает профили CANopen кроме DS-301 (например, CiA 402 для движения не активируются автоматически - требуют ручной настройки)
• Не имеет встроенного питания - зависит от стабильности ШПТ ПЧ
• Не рекомендовано использование в условиях высоких уровней радиопомех без экранированных кабелей

Примеры использования

• Линия сборки с несколькими приводами, управляемыми одним PLC через CANopen
• Автоматизированный станок, где ПЧ К751 получает команды скорости и положения от контроллера
• Система транспортировки с синхронизацией нескольких конвейеров по единому такту

Практические советы

• Перед установкой проверьте версию прошивки ПЧ - некоторые функции CANopen доступны только после обновления
• Используйте экранированные кабели с заземлением экрана на одном конце для минимизации помех
• Настройте уникальный сетевой адрес (Node ID) для каждого ПЧ с установленной платой ec-k750-can1 - дубликаты вызывают сбои связи
• При возникновении ошибок связи проверьте терминаторы на крайних узлах CAN-шины - они обязательны при скоростях выше 125 кбит/с
• Запишите параметры настройки до снятия платы - при замене можно восстановить конфигурацию быстрее
