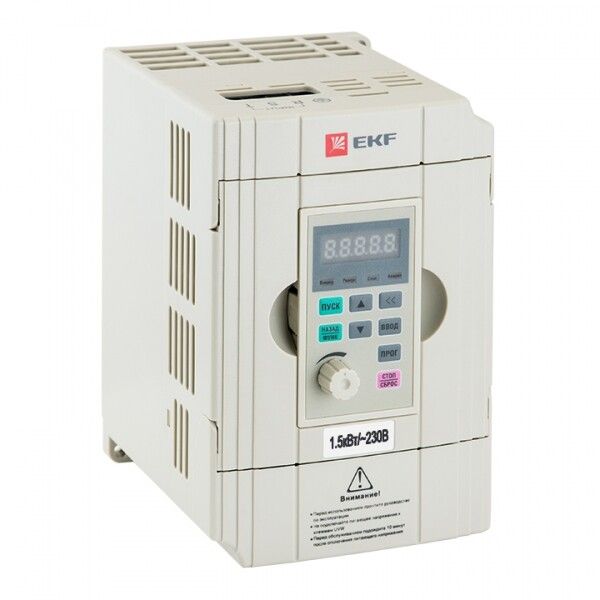

Преобразователь частоты 1,5/2,2кВт 1х230В VECTOR-100 EKF | VT100-1R5-1B

Преобразователь частоты 1,5/2,2 кВт 1х230В VECTOR-100 от EKF PROxima предназначен для регулирования скорости вращения однофазных и трехфазных электродвигателей в системах автоматизации. Устройство сочетает компактную конструкцию, встроенное тормозное сопротивление и поддержку удалённого управления - идеально для задач, где важна энергоэффективность и точный контроль.

Назначение и область применения

Преобразователь частоты 1,5/2,2 кВт 1х230В VECTOR-100 используется для плавного запуска, остановки и регулирования оборотов двигателей переменного тока. Подходит для установки на насосах, вентиляторах, конвейерах, компрессорах и другом оборудовании, где требуется изменение нагрузки в реальном времени. Применяется в легкой промышленности, пищевой отрасли, ЖКХ и автономных системах автоматизации.

Технические характеристики

• Номинальная мощность: 1,5 кВт (макс. 2,2 кВт при кратковременной перегрузке)
• Напряжение питания: 230 В +-15%, 50/60 Гц
• Выходной ток: 7 А
• Макс. выходная частота: 600 Гц
• Род тока: переменный (AC), совместим с однофазными и трёхфазными двигателями
• Степень защиты: IP20 - для внутренней установки в шкафах
• Интерфейсы: 1 порт RS-485 (Modbus RTU), 2 аналоговых входа, 1 аналоговый выход, 5 цифровых входов, 2 цифровых выхода
• Встроенное тормозное сопротивление: да - позволяет эффективно тормозить двигатель без внешнего модуля
• Способ задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс (PLC, SCADA)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Макс. сечение кабеля: 25 мм2
• Гарантия: 3 года
• Материал корпуса: пластик

Совместимость и монтаж

Преобразователь частоты 1,5/2,2 кВт 1х230В VECTOR-100 устанавливается на DIN-рейку или монтажную плату внутри электрощита. Для подключения используются клеммы с зажимами под провода до 25 мм2. Кабель питания и двигателя следует прокладывать отдельно, чтобы избежать помех. Интерфейс RS-485 позволяет подключить устройство к контроллерам, HMI или центральным системам управления. Внимание: не допускается открытый монтаж - требует защиты от пыли и механических воздействий.

Безопасность и стандарты

Преобразователь соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования). Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована встроенной электроникой. Наличие встроенного тормозного сопротивления исключает необходимость внешних элементов, что повышает надёжность.

Преимущества

• Поддержка работы в четырёх квадрантах - возможность рекуперации энергии при торможении
• Пусковой момент до 150% при 0,5 Гц - равномерный запуск даже при высоких стартовых нагрузках
• Экономия энергии до 30% за счёт адаптивного режима работы
• RS-485 с Modbus RTU - легко интегрируется в существующие системы автоматизации
• Встроенное тормозное сопротивление - экономия места и стоимости
• Высокая устойчивость к колебаниям сети: +-15% по напряжению и частоте

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Максимальная мощность 2,2 кВт - не подходит для крупных приводов свыше этого значения
• Требуется соблюдение правил электромагнитной совместимости: кабели управления и силовые должны быть разнесены
• Не рассчитан на длительную работу на пределе мощности - перегрузка 150% возможна лишь до 60 сек
• Не поддерживает Ethernet, Profibus, CANopen - только RS-485

Примеры использования

• Вентиляция в производственном помещении - регулировка скорости в зависимости от температуры
• Насосная станция - плавный запуск и поддержание давления
• Конвейерная линия - изменение скорости передачи в зависимости от загрузки
• Фрезерный станок - точная настройка оборотов для разных материалов
• Заправочная станция - управление воздушным компрессором с учётом потребления воздуха

Практические советы

• Выбирайте преобразователь частоты 1,5/2,2 кВт 1х230В VECTOR-100, когда нужна простая, но надёжная система управления малым приводом - он оптимален для замены старых релейных схем
• При использовании с трёхфазным двигателем подключайте все три фазы на выход - даже если питание однофазное, устройство выдаёт сбалансированный сигнал
• Настройку параметров начинайте с заводских значений - затем корректируйте по характеру нагрузки
• Для дистанционного управления используйте PLC с Modbus RTU - это упростит интеграцию в автоматизированную систему
• Проверьте посадочные габариты перед монтажом - устройство имеет жесткий форм-фактор, подходящий только для типовых шкафов
• При работе в условиях повышенной влажности - обязательно герметизируйте шкаф и используйте конденсатоотвод
