Плата расширения резольвера | EC-K750-PG-RT1 ONI IEK

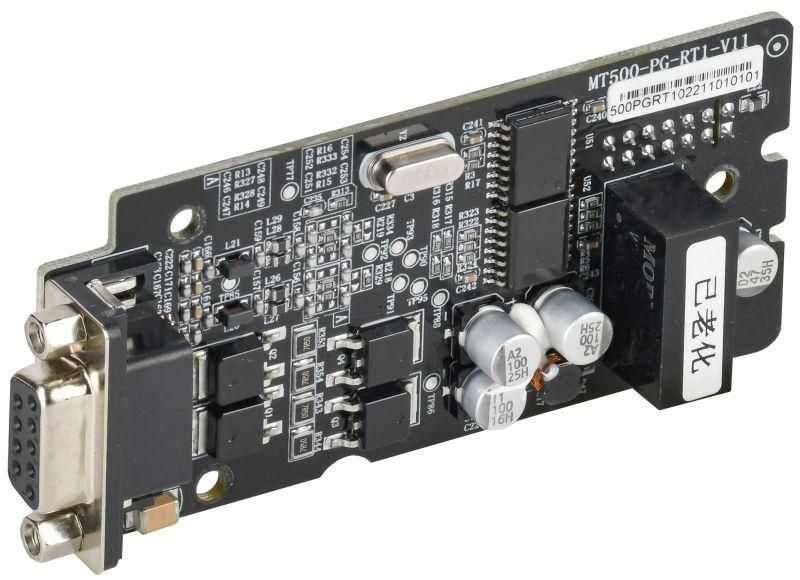

Плата расширения резольвера ONI (IEK) артикул ec-k750-pg-rt1 предназначена для подключения резольверов к преобразователям частоты К750 и К751, обеспечивая точную обратную связь по положению и скорости двигателя без необходимости замены основного устройства.

Назначение и область применения

Плата расширения резольвера ec-k750-pg-rt1 используется для усиления функционала преобразователей частоты К750 и К751 за счёт поддержки сигналов с резольверов - устройств, измеряющих угловое положение и скорость вращения вала двигателя. Применяется там, где требуется высокая надёжность и устойчивость к помехам: на тяжёлом оборудовании, в условиях вибраций, перепадов температур или повышенной запылённости.

Технические характеристики

• Совместима исключительно с преобразователями частоты К750 и К751;
• Поддерживает входные сигналы от резольверов (синус/косинус, 1 Вpp - типичный уровень);
• Не требует внешнего питания - питание получает через шину преобразователя;
• Работает в составе системы управления с закрытым контуром;
• Интегрируется внутренне - не имеет отдельного корпуса, монтируется на плату контроллера.

Совместимость и монтаж

Плата ec-k750-pg-rt1 устанавливается только в преобразователи частоты К750 и К751 серий ONI (IEK). Монтаж выполняется при выключенном питании и снятой крышке корпуса ПЧ. Подключение резольвера осуществляется через клеммы, расположенные на самой плате - провода должны быть экранированными, с заземлением экрана на одном конце. После установки необходимо выполнить настройку параметров в меню ПЧ: выбрать тип датчика “резольвер” и задать количество пар полюсов двигателя.

Безопасность и стандарты

Плата расширения резольвера ec-k750-pg-rt1 соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах автоматизации. Соответствие нормам EN 61800-5-1 и IEC 61800-3 обеспечивается за счёт встроенной защиты и прохождения испытаний в рамках сертификации всего преобразователя К750/K751.

Преимущества

• Минимальная задержка сигнала - оптимизированная схема обработки импульсов резольвера;
• Высокая отказоустойчивость - работает даже при наличии электромагнитных помех;
• Экономия времени - не нужна замена ПЧ, достаточно просто установить плату;
• Нет лишних кабелей - все соединения внутри модульной конструкции.

Ограничения применения

• Не совместима с другими моделями преобразователей - даже аналогичными от других производителей;
• Не поддерживает энкодеры, только резольверы - нельзя использовать вместо платы для энкодеров;
• Не предназначен для работы вне пределов рабочего температурного диапазона ПЧ (обычно –10…+50 C);
• Запрещено вскрытие или самостоятельная доработка платы - гарантия теряется.

Примеры использования

• Приводы металлорежущих станков с жёсткими требованиями к позиционированию;
• Лифтовые механизмы, где важна точность остановки;
• Конвейерные системы с многоканальным управлением;
• Грузоподъёмные устройства с обратной связью по положению.

Практические советы

• Перед установкой проверьте, что ваш ПЧ - именно модель К750 или К751; другие версии не поддерживают эту плату;
• Используйте только экранированные кабели для подключения резольвера - неэкранированные вызывают сбои;
• После монтажа обязательно проведите тестовый запуск с малой нагрузкой - убедитесь, что система фиксирует положение без потерь;
• Если возникают ошибки “Reslover Fault”, проверьте целостность обмоток резольвера и правильность подключения фаз A/B/Z.
