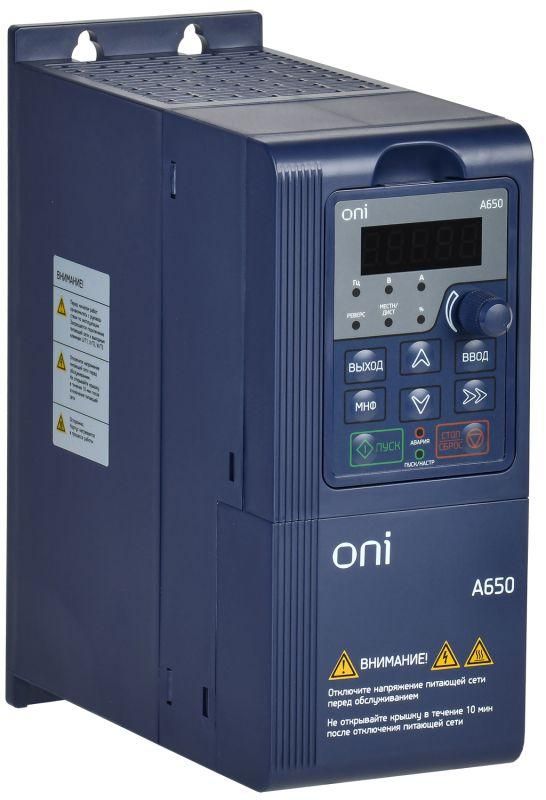

Преобразователь частоты A650 380В 3Ф 1,5кВт 4,2А M | A650-33E015TM ONI IEK

Преобразователь частоты 380В 3Ф 1,5кВт 4,2А M ONI - компактное устройство для точного регулирования скорости трёхфазных двигателей в промышленных системах, особенно эффективно работает с насосами и вентиляторами. Модель a650-33e015tm из серии A650 ONI сочетает высокую надёжность, встроенную логику управления и совместимость с промышленными сетями.

Назначение и область применения

Преобразователь частоты 380В 3Ф 1,5кВт 4,2А M ONI предназначен для управления асинхронными двигателями переменного тока. Он позволяет плавно изменять скорость вращения нагрузки, снижая потребление электроэнергии и продлевая срок службы оборудования. Особенно хорошо зарекомендовал себя в системах с переменной нагрузкой: насосных станциях, вентиляционных установках, конвейерах и воздушных завесах. Подходит для работы в промышленных помещениях с контролируемыми условиями.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Выходная мощность: 1,5 кВт
• Номинальный выходной ток: 4,2 А
• Максимальная выходная частота: до 600 Гц - позволяет управлять высокооборотными механизмами
• Максимальное выходное напряжение: 400 В - соответствует стандартным требованиям к питанию двигателей
• Частота сети: 50/60 Гц - универсальное применение в России и за рубежом
• Тип преобразования: непосредственный - преобразование входящего переменного тока в нужную частоту без промежуточного постоянного тока
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды; требуется установка в закрытом щите
• Имеет встроенный блок управления - позволяет настраивать алгоритмы без внешнего ПЛК
• Поддерживает протокол MODBUS RTU - легко интегрируется в системы автоматизации через RS-485

Совместимость и монтаж

Преобразователь частоты 380В 3Ф 1,5кВт 4,2А M ONI совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для подключения используются клеммы L1/L2/L3 (питание), U/V/W (выход к двигателю), а также клеммы для сигнализации и управления. Устройство монтируется на DIN-рейку или жестко к стенке внутри электрощита. Обязательно соблюдать свободное пространство вокруг корпуса для теплоотвода - минимум 50 мм сверху и с боков. Кабели питания и управления рекомендуется прокладывать раздельно, чтобы исключить помехи.

Безопасность и стандарты

Преобразователь частоты a650-33e015tm соответствует требованиям безопасности EN 61800-5-1 и EN 60204-1. Защита IP20 обеспечивает безопасность при обслуживании в закрытых шкафах, но не допускает использование вне помещений или во взрывоопасных зонах. Все внутренние цепи имеют защиту от перегрузки, перегрева и короткого замыкания.

Преимущества

• Встроенная система каскадного управления - позволяет одновременно контролировать несколько насосов (до 5 в одной группе), что экономит место и стоимость внешних контроллеров
• Специализированные насосные функции - автоматическое переключение между насосами, режим «два рабочих + один резервный», мягкий запуск и останов
• Энергоэффективность - снижение расхода энергии до 40% по сравнению с клапанной регулировкой
• MODBUS - возможность удалённого контроля и диагностики через SCADA-системы
• Увеличенный диапазон частот (до 600 Гц) - подходит для высокоскоростных задач, таких как центробежные компрессоры или шпиндели

Ограничения применения

• Не предназначен для эксплуатации в условиях повышенной влажности, пыли или температур выше +40C - требует установки в герметичном или охлаждаемом шкафе
• IP20 не допускает монтаж на открытых площадках или в цехах с брызгами жидкостей
• Не подходит для управления однофазными двигателями или синхронными машинами без доработки
• Максимальная мощность 1,5 кВт - нельзя использовать для двигателей выше этого значения даже при временных перегрузках

Примеры использования

• Автоматическая насосная станция водоснабжения - преобразователь частоты 380В 3Ф 1,5кВт 4,2А M ONI поддерживает давление в трубопроводе, включая/выключая насосы по необходимости
• Вентиляционная система офисного здания - регулирует обороты вентиляторов в зависимости от CO₂ и температуры воздуха
• Производственная линия с конвейером - плавный пуск и останов позволяют избежать механических ударов
• Групповое управление тремя насосами в системе охлаждения - благодаря каскадной логике, устройство само выбирает активный насос и чередует работу всех трёх

Практические советы

• Перед первым запуском обязательно проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Настройте параметры ускорения и замедления - слишком быстрый пуск вызывает скачки тока, слишком медленный - снижает производительность
• Используйте входной реактор (опционально) при наличии частых колебаний напряжения в сети
• Для связи по MODBUS используйте экранированный двужильный кабель, массу подключите к шасси устройства
• Регулярно проверяйте температуру корпуса - если он нагревается выше 50C, проверьте вентиляцию шкафа
• Обратите внимание на посадочные размеры - модель a650-33e015tm имеет стандартные габариты для серий A650, совместимые со шкафами IEK и других производителей
