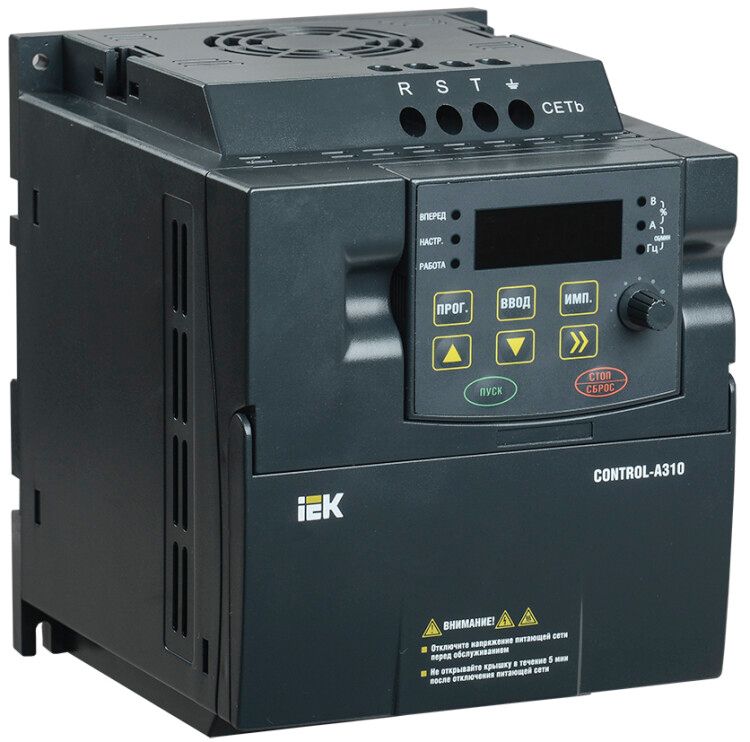

Преобразователь частоты CONTROL-A310 380В, 3Ф 3,7 kW 8,8A | CNT-A310D33V037TEZ IEK

Преобразователь частоты 380В 3 фазы 3.7 кВт 8.8 А от бренда IEK (ИЭК), артикул cnt-a310d33v037tez, предназначен для точного регулирования скорости асинхронных двигателей в промышленных системах. Модель из серии CONTROL отличается компактностью, встроенной автоматикой и возможностью удалённого управления.

Назначение и область применения

Преобразователь частоты используется для управления асинхронными двигателями переменного тока, где требуется изменение оборотов - например, на насосах, вентиляторах, конвейерах, компрессорах и станках. Подходит как для промышленных цехов, так и для коммерческих объектов: теплотрасс, систем вентиляции, автономных энергообъектов. Обеспечивает экономию электроэнергии за счёт снижения нагрузки на двигатель при неполной производительности.

Технические характеристики

• Входное напряжение: 400 В, 3 фазы, 50/60 Гц +-5%
• Выходное напряжение: 380 В, 3 фазы
• Номинальный выходной ток: 8.8 А
• Номинальная мощность: 3.7 кВт
• Максимальная выходная частота: 3200 Гц - позволяет управлять высокоскоростными приводами
• Тип преобразования: Непосредственный (AC–AC), без промежуточного звена постоянного тока
• Степень защиты: IP20 - подходит для установки внутри щитов, не защищён от воды и пыли
• Диапазон температур: от –10 C до +40 C - работает в помещениях с нормальным микроклиматом
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренные и холодные климатические зоны с повышенной влажностью
• Питание: Только от трёхфазной сети, не подключается к однофазному питанию
• Дисплей: Есть - отображает текущую частоту, ток, ошибки, параметры
• ПИД-регулятор: Встроенный - позволяет автоматически поддерживать давление, уровень, скорость
• Интерфейсы: 1 порт RS-485 с протоколом MODBUS RTU - для связи с PLC, HMI, SCADA
• Поддержка энкодера: Да - можно подключить внешний датчик положения
• Работа в четырёх квадрантах: Да - допускает рекуперацию энергии при торможении
• Максимальное сечение кабеля: 4 мм2 - для входа и выхода
• Способ задания параметров: Ручной через кнопки на панели
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3 фазы 3.7 кВт 8.8 А монтируется на DIN-рейку или крепится на монтажную плату. Для подключения используются клеммы, рассчитанные на провода сечением до 4 мм2. Кабели питания и двигателя должны быть экранированными, особенно при длинных линиях - чтобы минимизировать помехи. Панель управления съёмная - её можно вынести на дверцу шкафа для удобного доступа. Подключение к сети и двигателю выполняется после отключения питания. Перед запуском необходимо настроить базовые параметры: тип двигателя, максимальную частоту, пределы тока.

Безопасность и стандарты

Преобразователь имеет встроенную защиту электродвигателя - от перегрева, перегрузки, заклинивания, потери фазы, перенапряжения и недонапряжения. Защита от перегрузки до 180% на 60 секунд даёт возможность работать с кратковременными пики нагрузки. Продукт соответствует требованиям IEC 61800-5-1 и EN 61800-3 для промышленных преобразователей. Сертифицирован для работы в условиях, указанных в классе УХЛ3.1.

Преимущества

• Компактный корпус - легко помещается даже в малогабаритные шкафы
• Съёмная русифицированная панель - удобна для обслуживания и настройки без вскрытия шкафа
• Встроенный DC-дрессель - снижает импульсные помехи в сети (для некоторых модификаций)
• Поддержка MODBUS RTU - совместим с большинством промышленных систем автоматизации
• Работа в четырёх квадрантах - позволяет эффективно тормозить и возвращать энергию в сеть
• PID-регулятор - исключает необходимость во внешних контроллерах для замкнутых контуров управления
• Насосный режим - оптимизирует работу насосов по закону “квадратичной зависимости”
• “Виртуальные” реле - программируемые выходы для сигнализации и управления внешним оборудованием

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не работает от однофазной сети - обязательно трёхфазное питание 400 В
• Запрещено использование при температурах ниже –10 C и выше +40 C - риск отказа
• Не содержит внутреннего тормозного резистора - при активном торможении нужен внешний резистор
• Настройка только ручная - нет USB/Bluetooth/Wi-Fi для программирования с компьютера
• DC-дрессель есть не во всех версиях - проверьте конкретный артикул перед заказом

Примеры использования

• Насосная станция водоснабжения - плавный пуск и поддержание давления через PID
• Конвейерная лента на заводе - регулировка скорости по графику производства
• Вентиляционная система в офисном здании - снижение мощности ночью
• Центробежный компрессор - управление давлением воздуха с помощью энкодера
• Лебёдка или подъёмник - работа в четвёртом квадранте для безопасного опускания груза

Практические советы

• Перед первым запуском выполните автонастройку двигателя - она повышает точность управления
• Используйте фильтры EMI на входе, если рядом чувствительная аппаратура
• При использовании энкодера - соблюдайте полярность и экран кабеля
• Для длительной работы на низких оборотах - предусмотрите принудительное охлаждение двигателя
• При подключении к сети - используйте автоматический выключатель с характеристикой C или D
• Сохраняйте настройки через меню - они теряются при отключении питания без батареи
• Проверяйте посадочные размеры - совместимость с DIN-рейкой типа TS35/7,5
