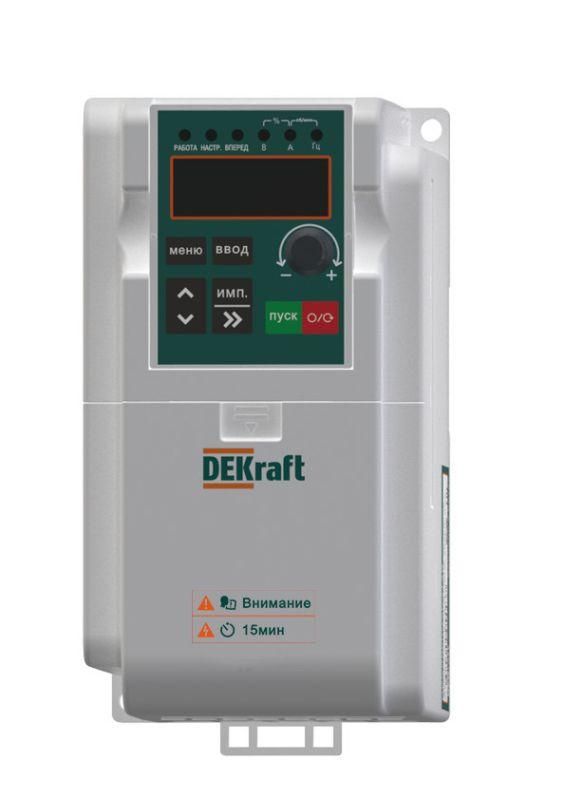

Преобразователь частоты DEKV060-0.75/1.5кВт 3 фазы 380В с торм. модулем | DEKV060G0R7P1R5T4B DEKraft APC

Преобразователь частоты 0.75/1.5 кВт 3 фазы 380В с тормозным модулем от DEKraft предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель dekv060g0r7p1r5t4b сочетает в себе управление мощностью до 1,5 кВт и встроенный тормозной модуль, что делает её удобной для задач с динамическими нагрузками - например, на конвейерах, насосах или станках с необходимостью быстрой остановки.

Назначение и область применения

Преобразователь частоты 0.75/1.5 кВт 3 фазы 380В с тормозным модулем используется для управления электродвигателями в промышленных системах, где требуется изменение скорости вращения, энергосбережение или точная регулировка момента. Подходит для оборудования с переменной нагрузкой: вентиляторы, насосы, конвейеры, компрессоры, шлифовальные и фрезерные станки. Благодаря наличию тормозного модуля, эффективно реализуется рекуперация энергии при торможении, снижая износ механических элементов. Может применяться в жилых и коммерческих зонах - например, в системах вентиляции офисных или торговых помещений.

Технические характеристики

• Номинальная выходная мощность: 1,5 кВт (G-тип), 0,75 кВт (P-тип)
• Номинальный выходной ток: 3 А (P-тип), 4,5 А (G-тип)
• Сетевое напряжение: 380–440 В, 3 фазы
• Выходное напряжение: до 440 В
• Частота сети: 50/60 Гц +-5%
• Допустимое отклонение сетевого напряжения: +-15%
• Максимальная выходная частота: 299 Гц
• Перегрузочная способность (P-тип): 150% до 60 сек, 180% до 3 сек
• Перегрузочная способность (G-тип): 120% до 60 сек, 150% до 3 сек
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Аналоговые входы: 1 (для задания скорости или давления)
• Цифровые входы: 6 (управление пуском, остановом, переключением скоростей)
• Аналоговый выход: 1 (сигнал обратной связи - ток, скорость, температура)
• Цифровой выход: 1 (сигнализация аварии или завершения цикла)
• Интерфейс RS-485: 1 (Modbus RTU для интеграции в автоматизированные системы)
• Тип преобразователя: непосредственный (AC-AC), без промежуточного постоянного тока
• Встроенная функция: пожарный режим - принудительная работа на максимальной скорости при сигнале пожарной тревоги
• Управление: съемная LED-панель оператора для настройки и контроля

Совместимость и монтаж

Преобразователь частоты 0.75/1.5 кВт 3 фазы 380В с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для подключения требуются три фазы питания 380–440 В и двигатель с соответствующей номинальной мощностью. Кабели питания и двигателя должны быть экранированными, особенно при длинных линиях - чтобы минимизировать помехи. Тормозной модуль требует подключения внешнего тормозного резистора - он не встроен, его необходимо выбрать по расчетному значению мощности и сопротивления. Установка допускается в щитовой комнате с хорошей вентиляцией. Монтаж выполняется на DIN-рейке или с помощью крепёжных отверстий на корпусе. Съёмная панель управления позволяет настраивать параметры удалённо, после чего её можно демонтировать для безопасности.

Безопасность и стандарты

Преобразователь dekv060g0r7p1r5t4b соответствует требованиям к устройствам класса IP20 - не предназначен для установки во влажных, запылённых или открытых помещениях. Защита от перегрева, перегрузки, короткого замыкания и потери фазы встроена. Протокол Modbus RTU обеспечивает безопасную передачу команд в рамках промышленных сетей. Функция пожарного режима соответствует нормам пожарной безопасности для эвакуационных систем. Все внутренние компоненты проходят тестирование на соответствие международным стандартам качества DEKraft.

Преимущества

• Встроенный тормозной модуль уменьшает износ тормозных механизмов и повышает срок службы механизма
• Гибкая настройка через съёмную панель - удобство обслуживания и предотвращение случайных изменений параметров
• Работа в двух режимах (P- и G-тип) - оптимизация под тип нагрузки: насосы/вентиляторы (P) или конвейеры/станки (G)
• Поддержка Modbus RTU - легко интегрируется в SCADA и PLC-системы
• Пожарный режим - обязательная функция для объектов с повышенными требованиями к надёжности
• Широкий диапазон входного напряжения (380–440 В) - устойчивость к колебаниям в сети

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или воздействия прямых струй воды - степень защиты IP20 исключает такие среды
• Требует внешнего тормозного резистора - без него торможение будет некорректным или возможен перегрев устройства
• Не подходит для однофазных двигателей или двигателей постоянного тока
• Максимальная частота 299 Гц ограничивает использование на сверхвысоких скоростях - например, в шпинделях с частотой выше 300 Гц
• Не имеет встроенного фильтра EMI - при чувствительном оборудовании рядом может потребоваться внешний фильтр

Примеры использования

• Конвейерная линия в пищевой промышленности - плавный пуск и остановка, торможение при срабатывании датчика
• Вентиляция в торговом центре - регулирование оборотов в зависимости от времени суток и загруженности
• Насосная станция водоснабжения - поддержание постоянного давления с помощью аналогового входа
• Фрезерный станок - переход между несколькими скоростями обработки по программе через цифровые входы
• Эвакуационная вытяжка в здании - активация пожарного режима при получении сигнала от пожарной сигнализации

Практические советы

• Выбирайте тормозной резистор с учётом энергии торможения - рассчитывайте по формуле: P = (J × ω²) / t, где J - момент инерции, ω - угловая скорость, t - время торможения
• При использовании Modbus - проверьте адрес устройства и скорость передачи (обычно 9600 бод); используйте терминирующие резисторы 120 Ом на концах шины
• Снимите LED-панель после настройки - это предотвратит несанкционированные изменения параметров
• Не подключайте силовые кабели параллельно с сигналами управления - соблюдайте расстояние минимум 30 см или используйте отдельные каналы в кабель-каналах
• Проверяйте соответствие номинального тока двигателя и преобразователя - при работе в G-режиме (1,5 кВт) ток двигателя не должен превышать 4,5 А
• При первом запуске - выполните автонастройку двигателя (если поддерживается), чтобы повысить точность управления
