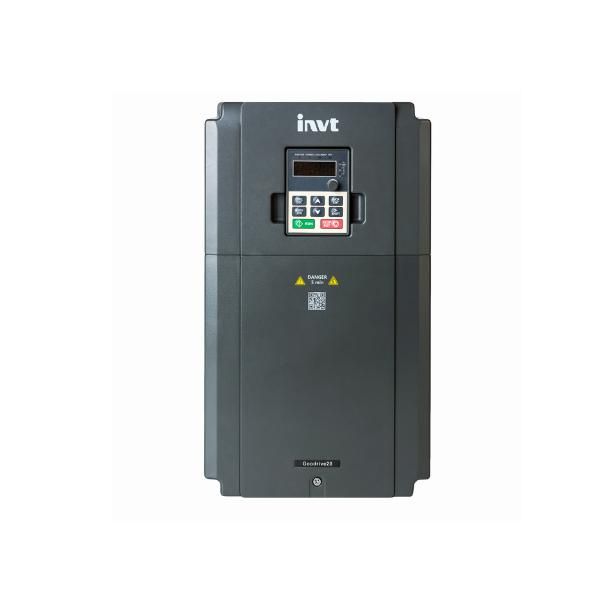

Преобразователь частоты GD20-0R7G-4 0.75кВт 380В INVT 90001-01094

Преобразователь частоты 0.75кВт 380В GD20-0R7G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в сетях 380 В. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность в промышленных системах, где важна стабильная работа оборудования.

Назначение и область применения

Преобразователь частоты 0.75кВт 380В GD20-0R7G-4 INVT управляет скоростью вращения двигателя путём изменения частоты напряжения питания. Он применяется там, где требуется плавный запуск, регулирование нагрузки или экономия электроэнергии - например, на насосах, вентиляторах, конвейерах, компрессорах и других механизмах с переменной нагрузкой.

Технические характеристики

• Мощность: 0,75 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип управления: V/F (напряжение/частота) и скалярное управление
• Защита от перегрузки: да (по току и температуре)
• Степень защиты корпуса: IP20 (внутренняя установка)

Совместимость и монтаж

Преобразователь частоты 0.75кВт 380В GD20-0R7G-4 INVT совместим с трёхфазными асинхронными двигателями мощностью до 0,75 кВт. Для подключения требуются три фазы входного напряжения (L1, L2, L3) и три выхода (U, V, W) к двигателю. Монтаж выполняется на вертикальной поверхности в закрытом щите с хорошей вентиляцией. Клеммы должны быть затянуты моментом 0,5–0,6 Нм - избыточное усилие повредит контакты.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 и IEC 61800-3 по безопасности и электромагнитной совместимости. Защищено от перегрева, перегрузки по току, потери фазы и короткого замыкания на выходе. Не предназначено для работы во взрывоопасных зонах.

Преимущества

• Плавный пуск снижает механический удар на привод и продлевает срок службы ремней, муфт и подшипников.
• Экономия энергии до 30% за счёт адаптации мощности под реальную нагрузку.
• Простой интерфейс настроек - достаточно базового набора параметров для большинства задач.
• Компактный размер позволяет устанавливать устройство даже в ограниченном пространстве.

Ограничения применения

• Не работает с однофазными двигателями - только с трёхфазными.
• Не допускается использование вне помещений или в условиях высокой влажности - степень защиты IP20 не защищает от воды и пыли.
• Не рекомендован для применений с постоянным максимальным моментом (например, лебёдки с грузом в подвешенном состоянии) без дополнительной системы торможения.
• Работает только при температуре окружающей среды от –10C до +50C.

Примеры использования

• Вентиляционная система: автоматическое изменение оборотов в зависимости от температуры воздуха.
• Насосная станция: плавное увеличение давления при включении, предотвращение гидроудара.
• Конвейерная лента: регулировка скорости передачи материалов в зависимости от цикла производства.
• Фрезерный станок: точная настройка скорости шпинделя под тип материала и инструмента.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону.
• Используйте внешний термореле или вентилятор, если преобразователь частоты 0.75кВт 380В GD20-0R7G-4 INVT установлен в плотном щите без естественной циркуляции воздуха.
• Настройте параметр “время разгона” - слишком быстрый разгон создаёт скачки тока, что может срабатывать защиту устройства.
• Для длительной работы на низких оборотах (менее 20%) убедитесь, что двигатель имеет собственный вентилятор - самовентилируемые модели могут перегреваться.
• Артикул 90001-01094 - это конкретная модификация серии GD20; не путайте с другими сериями INVT, такими как GD300 или GD100.
