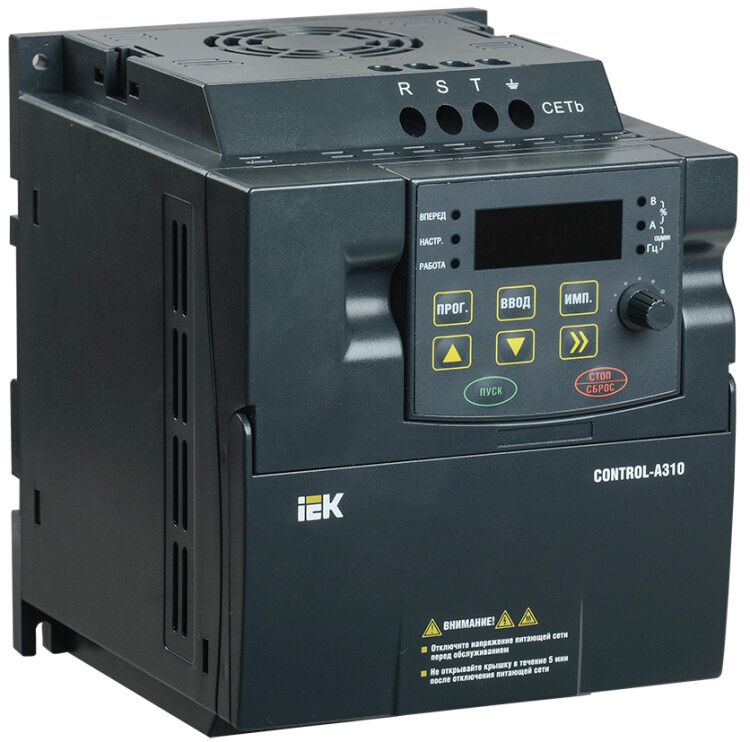

Преобразователь частоты CONTROL-A310 380В, 3Ф 0,75 kW 2,3A | CNT-A310D33V0075TEZ IEK

Преобразователь частоты CONTROL-A310 380В, 3 фазы, 0,75 кВт, 2,3 А предназначен для точного регулирования скорости асинхронных двигателей в промышленных системах. Бренд IEK (ИЭК) предлагает эту модель как компактное решение с встроенной панелью управления и поддержкой промышленных протоколов связи. Артикул cnt-a310d33v0075tez соответствует модели с номинальной мощностью 0,75 кВт и током 2,3 А.

Назначение и область применения

Преобразователь частоты CONTROL-A310 управляет работой асинхронных электродвигателей, изменяя частоту и напряжение на выходе. Подходит для автоматизации оборудования: насосов, вентиляторов, конвейеров, компрессоров, станков. Применяется в промышленности, а также в бытовых системах с высокими требованиями к энергоэффективности — например, в системах водоснабжения или отопления многоквартирных домов.

Технические характеристики

• Сетевое напряжение: 400 В (трёхфазное), допустимо отклонение ±5%
• Номинальная выходная мощность: 0,75 кВт
• Номинальный выходной ток: 2,3 А
• Максимальная выходная частота: 3200 Гц — позволяет управлять двигателями с высокой скоростью вращения
• Выходное напряжение: до 400 В — совпадает с входным, обеспечивает полную нагрузку двигателя
• Работа в четырёх квадрантах — поддерживает рекуперацию энергии при торможении
• Степень защиты: IP20 — защищён от прикосновений и крупных частиц, не герметичен
• Диапазон рабочих температур: от –10 °C до +40 °C — подходит для помещений с нормальным микроклиматом
• Климатическое исполнение: УХЛ3.1 — рассчитан на умеренные и холодные климатические зоны с возможностью повышенной влажности
• Подключение кабеля: макс. сечение 2,5 мм² — для силовых и управляющих цепей
• Питание: 50/60 Гц — совместим с сетями России и стран СНГ
• Наличие дисплея: да — отображает текущие параметры работы
• Способ задания параметров: ручной — через кнопки на лицевой панели
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 монтируется на DIN-рейку 35 мм. Для подключения используются клеммы на передней панели. Максимальное сечение проводов — 2,5 мм²; не используйте более толстые кабели — они не войдут в клеммники. Есть возможность вынести панель управления на удалённое место — удобно при установке в закрытых шкафах. Интерфейс RS-485 поддерживает протокол MODBUS RTU — позволяет интегрировать устройство в системы автоматизации с PLC или SCADA. Подключается к энкодеру для замкнутого контура управления (например, для позиционирования).

Безопасность и стандарты

Преобразователь частоты CONTROL-A310 имеет встроенную защиту электродвигателя: от перегрузки, перегрева, короткого замыкания, потери фазы и перенапряжения. Работа в четырёх квадрантах снижает риск повреждения из-за обратной энергии при торможении. Стандарт IP20 исключает использование вне электрошкафа — не применяйте в сырых, пыльных или открытых помещениях. Соответствует требованиям к промышленному оборудованию, но не сертифицирован для взрывоопасных сред.

Преимущества

• Компактный корпус — экономит место в щитах и шкафах
• Съёмная русифицированная панель — легко обслуживать и настраивать без доступа к внутренним элементам
• Встроенный PID-регулятор — позволяет точно поддерживать давление, уровень жидкости или скорость без внешнего контроллера
• Поддержка MODBUS RTU — упрощает интеграцию в существующие системы автоматизации
• Возможность рекуперации энергии — снижает расходы на электроэнергию при часто тормозящих механизмах
• Насосный режим — оптимизирует работу насосов, снижая пиковые нагрузки
• “Виртуальные” реле — программируемые выходы для управления другими устройствами

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или экстремальных температур — IP20 требует установки внутри закрытого шкафа
• Не поддерживает Ethernet, Profibus, CANopen — только RS-485/MODBUS
• Максимальная частота 3200 Гц — недостаточно для некоторых высокоскоростных шпинделях (обычно требуется >5000 Гц)
• Нет встроенного DC-дросселя во всех модификациях — при использовании длинных кабелей к двигателю может потребоваться внешний фильтр
• Ручная настройка — неудобна для массового внедрения без ПК-софт; отсутствует USB/PC-интерфейс

Примеры использования

• Автоматизация водяного насоса в системе горячего водоснабжения дома — с помощью PID-регулятора поддерживается постоянное давление
• Конвейер на пищевом производстве — плавный пуск и остановка предотвращают проскальзывание продукции
• Вентилятор в HVAC-системе — снижение оборотов ночью экономит энергию
• Шлифовальный станок — точная регулировка скорости вращения шпинделя по программе
• Лебёдка с рекуперацией — при спуске груза энергия возвращается в сеть

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 400 В — не подключайте к 220 В!
• При использовании длинных кабелей (>30 м) к двигателю — установите внешний dV/dt-фильтр, чтобы избежать пробоя изоляции обмоток
• Для надёжной работы в условиях колебаний напряжения — используйте входной автономный фильтр
• Настройку параметров начинайте с заводских значений — меняйте только то, что необходимо для вашего объекта
• При работе с энкодером — убедитесь, что тип сигнала (TTL/HTL) совпадает с требованиями устройства
• Запрещено открывать крышку при включенном питании — даже после отключения есть заряд на конденсаторах
• Для сервисного обслуживания — отсоединяйте панель управления, она снимается без инструментов
